مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | 2-1- تعاریف و اصطلاحات

1-2-1- مجرای عبور هادی
conduit system
سامانه مدیریت کابل، شامل لوله های محافظ و اتصالات لوله محافظ است که برای حفاظت و مدیریت کابل ها و/یا هادی های عایق شده در تاسیسات الکتریکی یا ارتباطی به کار می رود و امکان کابل کشی و/یا تعویض کابل ها و/یا هادی های عایق دار را فراهم می کند و امکان وارد شدن کابل ها و/یا هادی های عایق شده از جداره لوله محافظ و اتصالات لوله محافظ وجود ندارد.

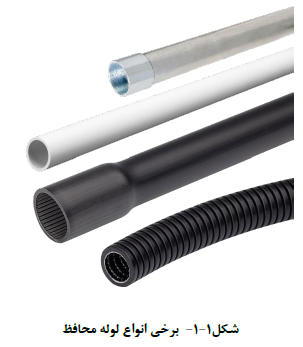

2-2-1- لوله محافظ
conduit
قسمتی از مجرای عبور هادی، با سطح مقطع دایره ای شکل که امکان کابل کشی و/یا تعویض کابل ها و/یا هادی های عایق دار را در تاسیسات الکتریکی یا ارتباطی فراهم می کند.

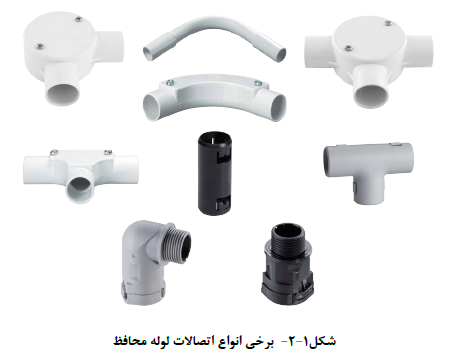

۳-۲-۱- اتصالات لوله محافظ

conduit fitting

قطعه ای که برای اتصال اجزای مجرای عبور هادی یا برای تغییر راستای آن ها طراحی شده است .

۴-۲-۱- لوله محافظ و یا اتصالات لوله محافظ فلزی

metallic conduit and٫or conduit fitting

لوله محافظ یا اتصالات لوله محافظ که فقط از جنس فلز است.

۵-۲-۱- لوله محافظ و یا اتصالات لوله محافظ غیر فلزی

non-metallic conduit and٫or conduit fitting

لوله محافظ با اتصالات لوله محافظ که فقط از مواد غیر فلزی هستند و هیچ گونه اجزای فلزی ندارند.

۶-۲-۱- لوله محافظ و یا اتصالات لوله محافظ کامپوزیتی

composite conduit and٫or conduit fitting

لوله محافظ یا اتصالات لوله محافظ که دارای مواد فلزی و غیر فلزی هستند.

۷-۲-۱- لوله محافظ و یا اتصالات لوله محافظ با قابلیت عدم انتشار شعله

non-flame propagating conduit and٫or conduit fitting

لوله محافظ یا اتصالات لوله محافظ که در نتیجه اعمال شعله قابلیت آتش گیری دارند ولی شعله در آنها منتشر نشده و  در مدت محدودی پس از برداشتن شعله خود به خود خاموش می شود.

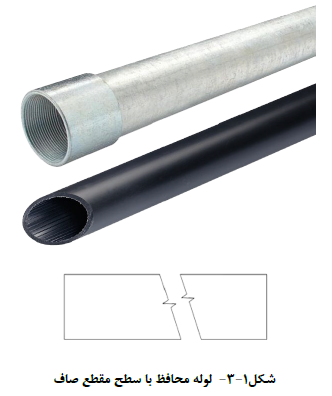

8-2-1- لوله محافظ صاف

plain conduit

لوله محافظی که سطح مقطع آن در راستای طول یکسان است.

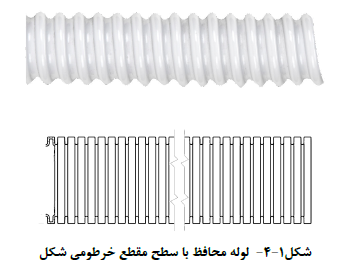

۹-۲-۱- لوله محافظ خرطومی شکل

corrugated conduit

لوله محافظی که سطح مقطع آن در راستای طول موج دار است.

یادآوری - هر دو نوع لوله محافظ حلقوی و مارپیچی مجاز است و ترکیب هر دو لوله محافظ صاف و خرطومی امکان پذیر است.

۱۰-۲-۱- لوله محافظ صلب

rigid conduit

لوله محافظی که امکان خم شدن ندارد یا فقط بتوان آن را با کمک یک وسیله مکانیکی با عملیات خاص یا بدون عملیات خاص خم کرد.

۱۱-۲-۱- لوله محافظ خم پذیر

pliable conduit

لوله محافظی که بتوان آن را با دست خم کرد و برای خم شدن مکرر در نظر گرفته نشده است.

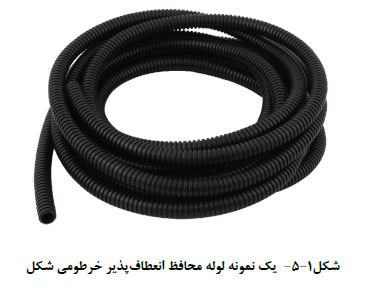

۱۲-۲-۱- لوله محافظ انعطاف پذیر

flexible conduit

لوله محافظی که بتوان آن را با دست خم کرد و برای خم شدن مکرر در مدت عمر خود در نظر گرفته شده است.

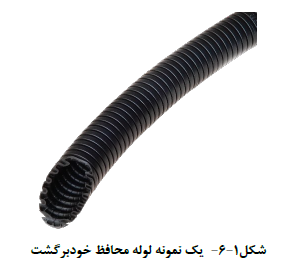

۱۳-۲-۱- لوله محافظ خود برگشت

self-recovering conduit

لوله محافظ خم پذیری که وقتی برای مدت کوتاهی در معرض یک نیروی عمود بر راستای طول قرار می گیرد. تغییر شکل پیدا میکند و بعد از برداشتن این نیرو پس از یک دوره معین تقریباً به شکل اولیه خود بر می گردد.

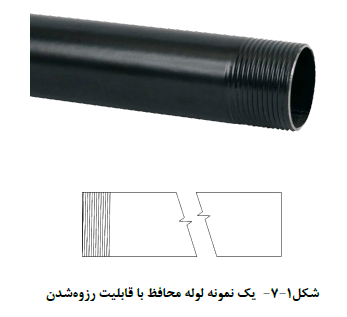

۱۴-۲-۱- لوله محافظ و اتصالات لوله محافظ با قابلیت رزوه شدن

threadable conduit and conduit fitting

لوله محافظ یا اتصالات لوله محافظی که برای اتصال دارای رزوه است یا بتوان داخل یا خارج آن رزوه ایجاد کرد.

۱۵-۲-۱- لوله محافظ و اتصالات لوله محافظ بدون قابلیت رزوه شدن

non-threadable conduit and conduit fitting

لوله محافظ با اتصالات لوله محافظی که برای اتصال فقط با روشی غیر از رزوه مناسب است.

۱۶-۲-۱- اثر عوامل بیرونی

external influence

عواملی مانند وجود آب روغن یا مصالح ساختمانی دماهای بالا و پایین و مواد آلاینده یا خورنده که ممکن است روی مجرای عبور هادی تاثیر بگذارد.

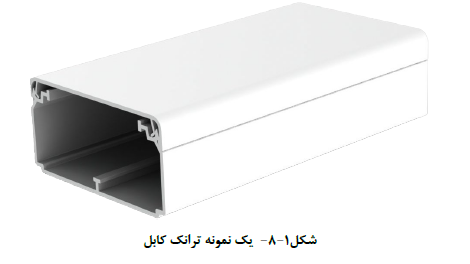

۱۷-۲-۱- سامانه ترانک کابل

cable trunking system

مجموعه ای متشکل از یک شاخه ترانک و سایر اجزای محتمل سامانه که محفظه ای را برای جاسازی و خواباندن کابل ها و هادی های عایق دار و جاسازی احتمالی سایر تجهیزات الکتریکی مانند پریز فراهم می کند.

۱۸-۲-۱- سامانه داکت کابل

cable ducting system.

مجموعه ای شامل یک شاخه داکت و سایر اجزای محتمل سامانه که محفظه ای را برای جاسازی و کشیدن کابل ها و هادی های عایق دار و جاسازی احتمالی سایر تجهیزات الکتریکی مانند پریز فراهم میکند.

۱۹-۲-۱ - جزء سامانه بدون قابلیت انتشار شعله

non-flame propagating system component

جزئی از سیستم که می تواند در نتیجه اعمال شعله آتش بگیرد ولی شعله حاصل منتشر نمی شود و در مدت زمان محدودی بعد از برداشتن شعله اعمالی به طور خود به خودی خاموش می شود.

۲۰-۲-۱- آمیزه بدون هالوژن

halogen free compound

ترکیبی که پلیمر آن پلی اولفین و یا معادل آن پلیمر مصنوعی بدون هالوژن است و مطابق با الزامات استانداردهای مربوطه ساخته شده است.
