مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۷-۱- الزامات و موارد کاربرد سامانه های داکت و ترانک

۱-۷-۱- الزامات عمومی

سامانه های داکت و ترانک باید مطابق با بخش های مختلف استاندارد ملی ایران به شماره ۱۵۵۵۹ ساخته شده و با رعایت الزامات معرفی شده در این بخش مورد استفاده قرار بگیرد.

۲-۷-۱- شرایط انتخاب و نصب

• داکت و ترانک باید طوری طراحی و ساخته شود که در صورت نیاز نسبت به هادی های عایق دار کابل ها و سایر تجهیزات الکتریکی محتمل درون خود حفاظت مکانیکی قابل اعتمادی را فراهم کند. در صورت نیاز این سیستم باید حفاظت الکتریکی کافی را نیز فراهم کند.

• اجزای سیستم باید تنش های احتمالی که تحت حداقل دمای طبقه بندی شده برای انبارش حمل و نقل، نصب و بهره برداری و بیشینه دما برای بهره برداری نصب و به کارگیری جدول (۴۱) به وقوع می پیوندد را تحمل کند.

• داکت و ترانک باید طوری طراحی شود که وقتی نصب شده و با ماژول ها و یا سایر تجهیزات الکتریکی جفت می شوند در استفاده عادی قسمت های برق دار آنها قابل دسترس نباشد.

• اجزای غیر فلزی سیستم و اجزای کامپوزیتی سیستم که ممکن است به دلیل اثرات الکتریکی و فرسایش در معرض حرارت غیر عادی قرار بگیرند که موجب اختلال در ایمنی سیستم شوند نباید شروع کننده آتش باشند و همچنین نباید به طور فعال در آتش مشارکت داشته باشند.

• هیچ سطح یا لبه ای نباید به هادی های عایق دار یا کابل ها آسیب برساند.

• پیچ ها یا سایر قطعات محکم کننده دیگر باید طوری محکم شوند که به هادی های عایق دار با کابل ها آسیبی وارد نکنند.

• قسمت های رسانای قابل دسترس داکت و ترانک که مطابق با دستور العمل سازنده نصب شده است و احتمال برق دار شدن آنها در صورت بروز عیب عایقی وجود دارد باید دارای تمهیداتی برای اتصال قابل اطمینان به زمین باشند.

• امکان استفاده از داکت یا ترانک برای هم بندی هم پتانسیل کننده می بایست توسط سازنده اظهار شود.

• ترانکینگ ها اعم از فلزی یا پلاستیکی توکار و یا روکار باید مجهز به جعبه تقسیم ها جعبه انشعاب ها، قطعات اتصالی و انتهایی و انواع زانوها داخلی و خارجی و سه راهه ها و چهار راهه های مناسب و مخصوص به خود باشند. ترانکینگ هایی که از داخل آنها علاوه بر سیم کشی های مربوط به قدرت سیم کشی های تاسیسات جریان ضعیف نیز عبور می کند باید حداقل به یک دیواره جدا کننده دو نوع سیم کشی مجهز باشند و این جدایی باید در سراسر مسیر جعبه تقسیم ها جعبه انشعاب ها و غیره برقرار باقی بماند.

• ترانکینگ های فلزی باید به پیچ های مخصوص پیوستگی الکتریکی بدنه مجهز باشند و در سراسر سیستم مجراء بدنه ها به طور کامل به یکدیگر متصل و همگی به هادی حفاظتی تابلوی مربوط همبند گردند.

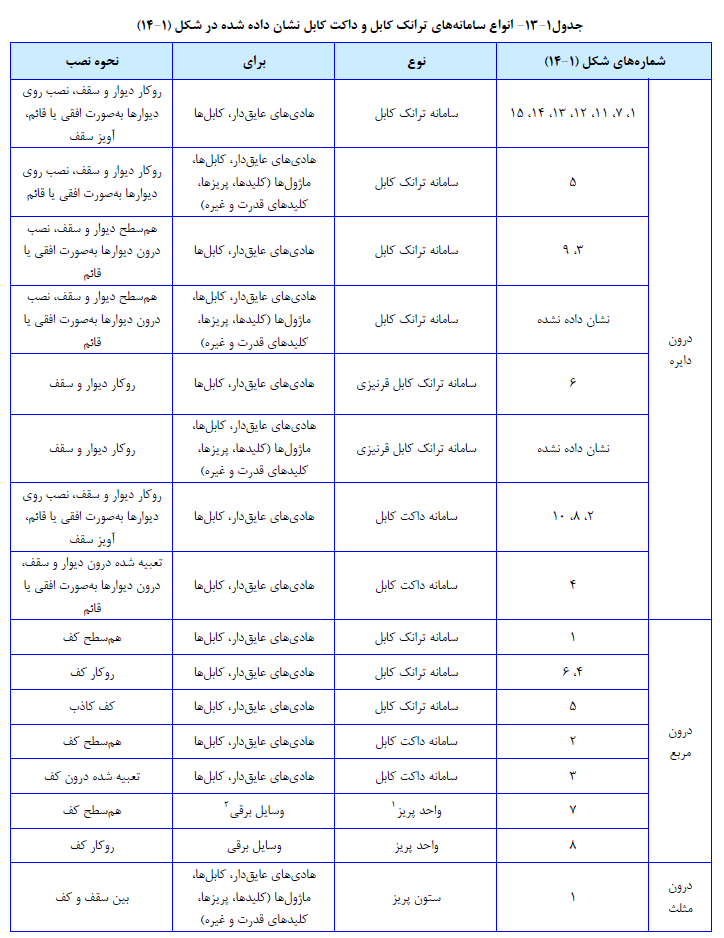

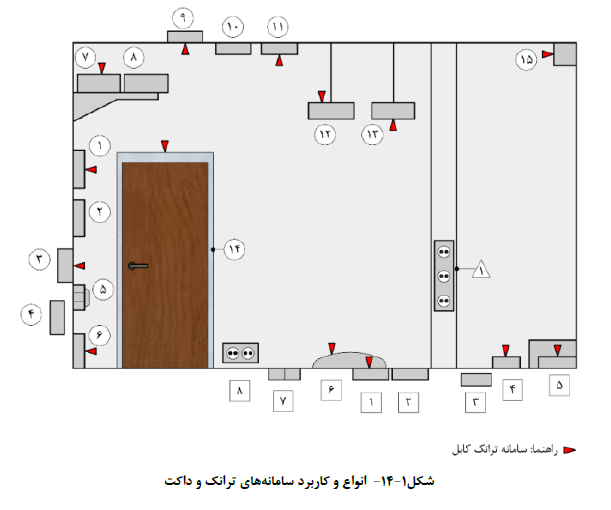

• کاربری سیستم های ترانک و سیستم های داتک مطابق با شکل (1-14) نمایش داده شده است .
