مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۴-۱- طبقه بندی

در این بخش برخی از متداول ترین طبقه بندی لوله های محافظ و همچنین سامانه های داکت و ترانک مطابق با استانداردهای ملی معرفی شده است.

۱-۴-۱- طبقه بندی لوله های محافظ

۱-۱-۴-۱- طبقه بندی بر اساس جنس لوله

• لوله های محافظ فلزی

• لوله های محافظ غیر فلزی

• لوله های محافظ کامپوزیتی

۲-۱-۴-۱- طبقه بندی بر اساس مقاومت در برابر فشرده سازی

• خیلی سبک

• سبک

• متوسط

• سنگین

• خیلی سنگین

۳-۱-۴-۱- طبقه بندی بر اساس مقاومت در برابر ضربه

• خیلی سبک

• سبک

• متوسط

• سنگین

• خیلی سنگین

۴-۱-۴-۱- طبقه بندی بر اساس مقاومت در برابر خمش

• صلب

• خم پذیر

• خم پذیر خود برگشت

• انعطاف پذیر

۵-۱-۴-۱ طبقه بندی بر اساس استقامت کششی

• خیلی سبک

• سبک

• متوسط

• سنگین

• خیلی سنگین

۶-۱-۴-۱- طبقه بندی بر اساس ظرفیت بار آویخته

• خیلی سبک

• سبک

• متوسط

• سنگین

• خیلی سنگین

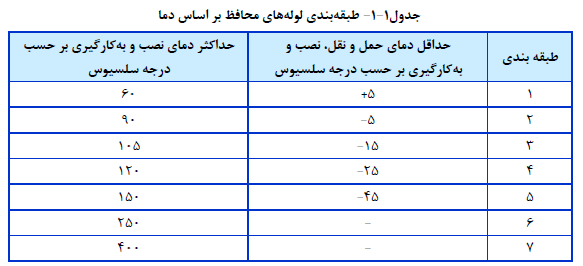

۷-۱-۴-۱- طبقه بندی بر اساس دما

لوله های محافظ بر اساس دمای حمل و نقل نصب و به کارگیری مطابق با جدول (۱۱) طبقه بندی می شود.

۸-۱-۴-۱- طبقه بندی بر اساس مشخصه های الکتریکی

• با مشخصه های پیوستگی الکتریکی

• با مشخصه های عایقی الکتریکی

• با مشخصه های پیوستگی و عایقی الکتریکی

۹-۱-۴-۱ طبقه بندی بر اساس درجه حفاظتی

• حفاظت در برابر نفوذ اجسام جامد مطابق با استاندارد ملی ایران به شماره ۲۸۶۸ با حداقل IP3X

• حفاظت در برابر نفوذ آب مطابق با استاندارد ملی ایران به شماره ۲۸۶۸، با حداقل IPX0

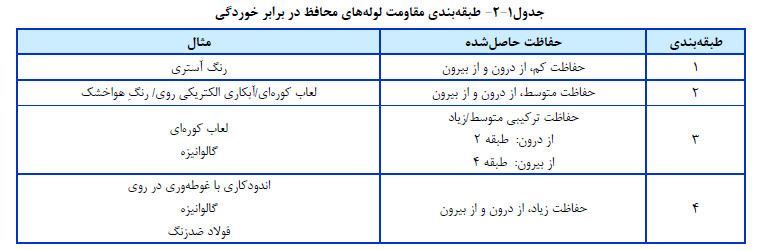

۱۰-۱-۴-۱- طبقه بندی بر اساس مقاومت در برابر خوردگی

• بدون حفاظت

• با حفاظت طبق جزئیات ارایه شده در جدول (2-1)

۱۱-۱-۴-۱- طبقه بندی بر اساس مقاومت در برابر انتشار شعله

• با قابلیت عدم انتشار شعله

• انتشار دهنده شعله

یادآوری - استفاده از لوله های محافظ انتشار دهنده شعله در این مشخصات فنی ممنوع است. (به جز مواردی که استفاده از آن با رعایت شرایط و ضوابط ویژه معرفی شده در این فصل مجاز شمرده شده است.)

۱۲-۱-۴-۱- طبقه بندی بر اساس انتشار گاز اسیدی

لوله های محافظ بدون هالوژن

لوله های محافظ هالوژن دار

۲-۴-۱- طبقه بندی داکت و ترانک کابل

۱-۲-۴-۱- طبقه بندی بر اساس مقاومت در برابر ضربه برای نصب و بهره برداری

طبقه بندی داکت و ترانک بر اساس مقاومت در برابر ضربه برای نصب و بهره برداری مطابق با جدول (۱-۳) است.

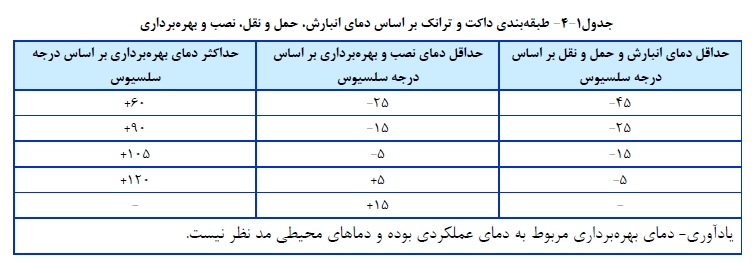

۲-۲-۴-۱- طبقه بندی بر اساس دمای انبارش حمل و نقل نصب و بهره برداری

طبقه بندی داکت و ترانک بر اساس دمای انبارش حمل و نقل نصب و بهره برداری مطابق با جدول (۱-۴) است.

۳-۲-۴-۱- طبقه بندی بر اساس مقاومت در برابر انتشار شعله

• با قابلیت عدم انتشار شعله

ه انتشار دهنده شعله

۴-۲-۴-۱- طبقه بندی بر اساس مشخصه پیوستگی الکتریکی

• با مشخصه پیوستگی الکتریکی

• بدون مشخصه پیوستگی الکتریکی

۵-۲-۴-۱- طبقه بندی بر اساس مشخصه عایق بندی الکتریکی

• با مشخصه عایق بندی الکتریکی

• بدون مشخصه عایق بندی الکتریکی

۶-۲-۴-۱- طبقه بندی بر اساس درجه حفاظتی

مقاومت داکت و ترانک در برابر نفوذ اجسام خارجی و مایعات مطابق با استاندارد ملی ایران به شماره ۲۸۶۸ و با رعایت موارد زیر طبقه بندی میشود.

• درجه حفاظتی IP4X با بالاتر نباید در صورتی که متکی بر لب به لب بودن مفصل یا درستی برش شاخه های داکت با شاخه های ترانک یا پوشش های دسترسی بدون ارایه رابطه ای مرتبط با وسایل مونتاژ با وسایل آب بندی پیش ساخته در کارخانه باشد. اظهار شود.

• درجه حفاظتی IPX1 یا بالاتر نباید در صورتی که متکی بر لب به لب بودن مفصل یا درستی برش شاخه های داکت با شاخه های ترانک یا پوشش های دسترسی بدون ارایه رابط های مرتبط با وسایل مونتاژ یا وسایل آب بندی پیش ساخته در کارخانه باشد، اظهار شود.

• درجه حفاظتی IPXX-D نباید در صورتی که متکی بر لب به لب بودن مفصل یا درستی برش شاخه های داکت یا شاخه های ترانک با پوشش های دسترسی بدون ارایه رابط های مرتبط با وسایل مونتاژ با وسایل آب بندی پیش ساخته در کارخانه باشد، اظهار شود.

۷-۲-۴-۱- طبقه بندی بر اساس بسته بودن پوشش دسترسی سیستم

• پوشش دسترسی با قابلیت باز شدن بدون ابزار

• پوشش دسترسی با قابلیت باز شدن فقط با ابزار

۸-۲-۴-۱- طبقه بندی بر اساس کاربری

• نوع ۲ یا توزیع : به منظور برقراری اتصال تقاطعی بین دو شاخه ترانک یا دو شاخه داکت یا تغییرات مسیر داخلی و خارجی و همچنین اتصال T بین سه شاخه ترانک یا سه شاخه داکت و پایان دهی داکت و ترانک مورد استفاده قرار می گیرد.

• نوع ۳ یا تاسیسات : داکت و ترانک توزیع که کارکرد نصب ماژول را هم انجام می دهد.

• نوع ۱ : داکت و ترانک که نمیتوان آن را نوع ۲ یا ۳ طبقه بندی کرد.

۹-۲-۴-۱- طبقه بندی بر اساس نوع نصب

• نصب روکار : برای نصب روی سطح در نظر گرفته شده است.

• نصب توکار : برای نصب به صورت توکار در نظر گرفته شده است طوری که حداقل ۹۰ درصد عمق محصول پس از اینکه مطابق دستور العمل سازنده نصب شود زیر سطح تمام شده کار باشد.

• نصب نیمه توکار : برای نصب به صورت توکار در نظر گرفته شده و بیش از ۱۰ درصد عمق محصول از سطح تمام شده کار بیرون زده باشد.

• نصب زیر کف : اجرای سامانه به جز واحدهای دسترسی و واحدهای پریز برای نصب درون یا زیر کف در نظر گرفته شده است و در استفاده عادی در معرض بارهای عبور و مرور قرار نمی گیرد.

• نصب هم سطح کف : اجزای سامانه به جز واحدهای دسترسی و واحدهای پریز برای نصب هم سطح در نظر گرفته شده است به طوری که حداکثر ارتفاع آن از بالای سطح رویی پوشش کف ۴ میلی متر باشد.

• روی کف : برای نصب روی کف در نظر گرفته شده است به طوری که ارتفاع آن از بالای سطح رویی پوشش کف بیش تر از ۴ میلی متر باشد.
