مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۸-۱- انتخاب ظرفیت

۱-۸-۱- انتخاب ظرفیت لوله ها

تعداد مجاز هادی ها در هر لوله بستگی به درصد سطح مقطع اشغال شده از لوله به وسیله هادی ها دارد و نباید از مقادیر معرفی شده در این بخش تجاوز کند.

انتخاب اندازه لوله ها باید با توجه به قطر داخلی لوله و تعداد خم های موجود در آن به گونه ای انجام شود که سیم کشی و کابل کشی به آسانی صورت گرفته و هیچ صدمه و آسیبی به سیم ها و کابل ها و عایق بندی آن وارد نشود.

مقادیر معرفی شده در این بخش بر اساس شرایط عادی سیم کشی با توجه به طول نرمال کشش سیم ها یا کابل ها و تعداد خم های مجاز در نظر گرفته شده است. بدیهی است که در سایر موارد باید اندازه لوله و تعداد سیم ها و کابل ها متناسب با شرایط کار و با رعایت دستور العملهای معتبر ارایه شده توسط تولید کننده لوله ها انتخاب شود.

۱-۱-۸-۱- انتخاب سایز لوله محافظ در مسیر مستقیم تا ۳ متر

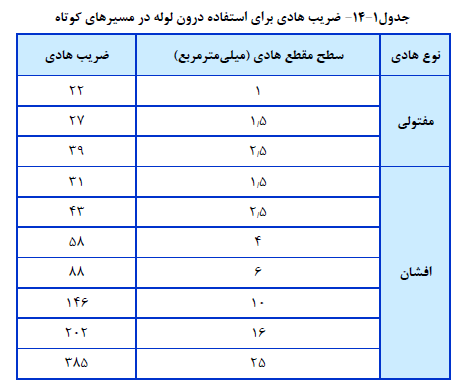

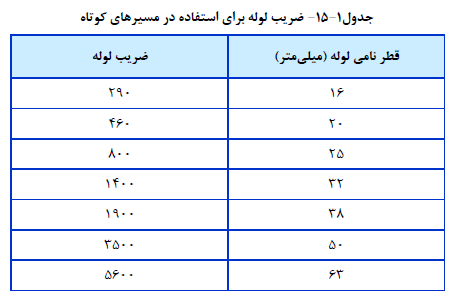

سایز لوله محافظ در مسیرهای مستقیم و کوتاه (تا ۳ متر) با توجه به حداکثر تعداد هادی داخل لوله بر اساس ضریب هادی ارایه شده در جدول (۱-۱۴) و ضریب لوله ارایه شده در جدول (۱-۱۵) انتخاب می شود.

برای این منظور حاصل جمع ضریب هادیهای مورد نظر با استفاده از جدول (۱-۱۴) محاسبه و عدد به دست آمده با ضرایب لوله درج شده در جدول (۱-۱۵) مقایسه می شود حداقل سایر لوله انتخاب شده باید دارای ضریب مساوی یا بزرگ تر از مجموع ضریب هادی ها باشد.

۲-۱-۸-۱- انتخاب سایز لوله محافظ در مسیر بیش از ۳ متر

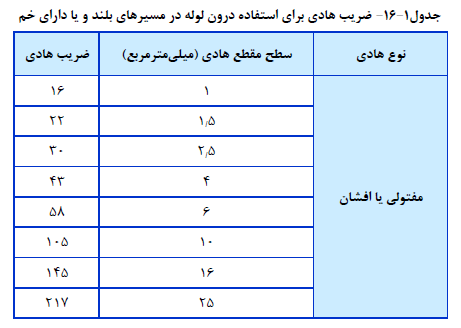

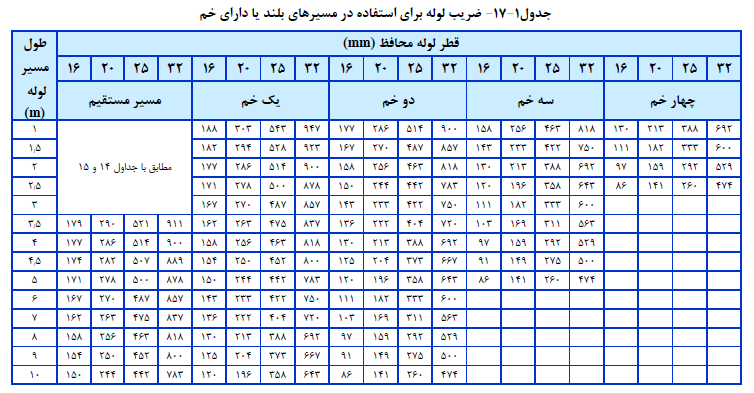

سایز لوله محافظ در مسیرهای مستقیم بیش از ۳ متر و یا مسیرهای دارای یک یا چند خم با توجه به حداکثر تعداد هادی داخل لوله بر اساس ضریب هادی ارایه شده در جدول (1-16) و ضریب اوله ارایه شده در جدول (۱-۱۷) انتخاب می شود.

برای این منظور حاصل جمع ضریب هادی های مورد نظر با استفاده از جدول (1-16) محاسبه و عدد به دست آمده با ضرایب لوله درج شده در جدول (1-17) مقایسه می شود حداقل سایز لوله انتخاب شده باید دارای ضریب مساوی با بزرگ تر از مجموع ضریب هادی ها باشد.

۳-۱-۸-۱- انتخاب سایز لوله محافظ هادی های جریان ضعیف

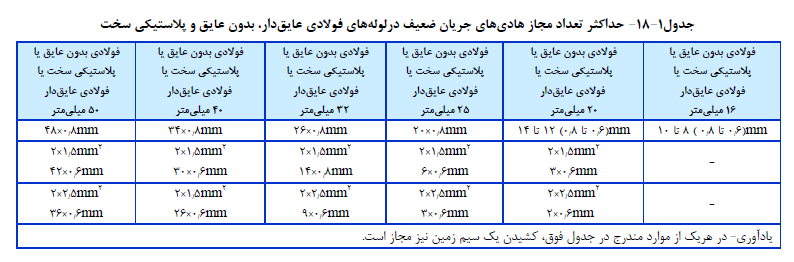

حداکثر تعداد مجاز هادی های جریان ضعیف تلفن زنگ و مانند آن در لوله های فولادی عایق دار بدون عایق و پلاستیکی سخت بر حسب سطح مقطع و یا قطر هادی ها و قطر داخلی لوله ها باید مطابق با جدول (۱-۱۸) باشد.

۲-۸-۱- انتخاب ظرفیت ترانک

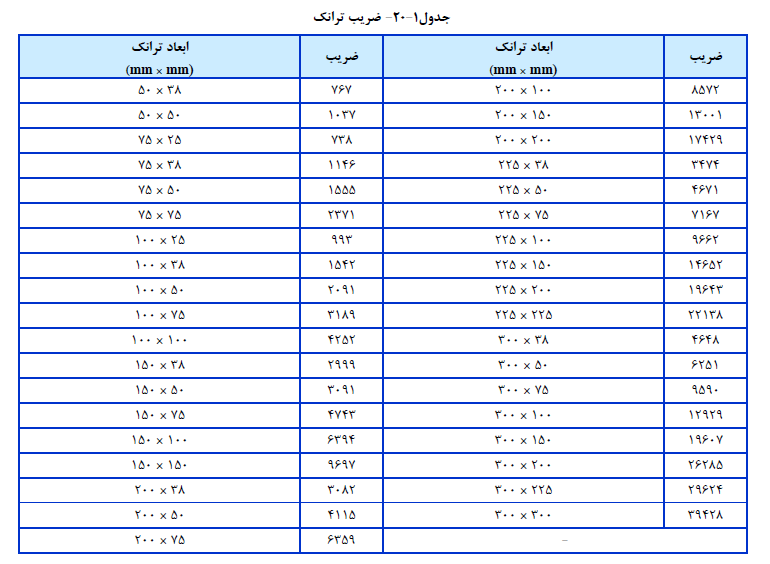

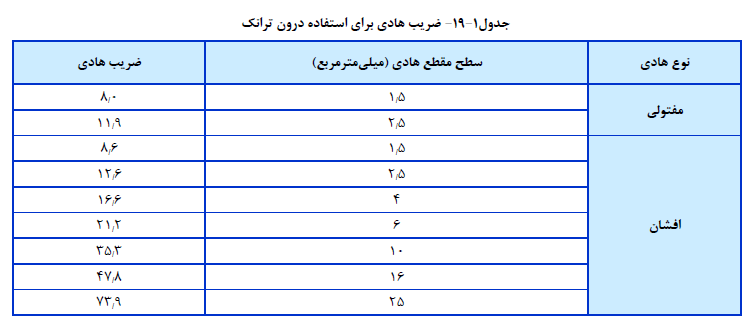

سایز ترانک با توجه به حداکثر تعداد هادی داخل ترانک بر اساس ضریب هادی ارایه شده در جدول (۱-۱۹) و ضریب ترانک ارایه شده در جدول (۱-۲۰) انتخاب می شود.

برای این منظور حاصل جمع ضریب هادی های مورد نظر با استفاده از جدول (۱-۱۹) محاسبه و عدد به دست آمده با ضرایب ترانک درج شده در جدول (۲۰۱) مقایسه می شود. حداقل سایر ترانک انتخاب شده باید دارای ضریب مساوی یا بزرگ تر از مجموع ضریب هادی ها باشد.
