مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۲۲-۹- مدارهای الکتریکی سیستم های تأمین ایمنی

۱-۲۲-۹- مدارهای سیستم های تأمین ایمنی باید مستقل از مدارهای دیگر باشد. یک خطای الکتریکی یا هر گونه اصلاح در یک سیستم نباید بر عملکرد صحیح سیستم دیگر تأثیر بگذارد. این امر مستلزم این است که مدارها به وسیله مواد مقاوم در برابر حریق یا مسیر یا محفظه های مناسب جداسازی شوند.

۲-۲۲-۹- مدارهای برق ایمنی نباید از مکانهایی که در معرض خطر آتش سوزی هستند عبور کند، مگر اینکه مقاوم در برابر حریق باشد. به هر حال مدارها نباید از مناطقی که مستعد انفجار هستند عبور کند. در صورت امکان بهتر است از عبور هر مدار از مکان هایی که در معرض خطر آتش سوزی هستند، اجتناب شود.

۳-۲۲-۹- مطابق با بند ۳-۳ از استاندارد ملی ایران به شماره ۴۳-۴-۱۹۳۷ اگر نبود تغذیه در صورت عملکرد حفاظت اضافه بار خطر بزرگتری را ایجاد کند آن حفاظت باید حذف شود. در صورت حذف حفاظت وقوع هرگونه اضافه بار باید پایش شود.

۴-۲۲-۹- وسایل حفاظت در برابر اضافه جریان باید طوری انتخاب و نصب شود که از عبور اضافه جریان در یک مدار که باعث مختل شدن کارکرد صحیح مدارهای ایمنی میشود جلوگیری کند.

۵-۲۲-۹- در تجهیزاتی که از دو مدار مختلف تغذیه می شود، بروز خطا در یک مدار نباید به حفاظت در برابر برق گرفتگی و کارکرد صحیح مدار دیگر آسیب برساند در صورت لزوم چنین تجهیزاتی باید به هادی حفاظتی هر دو مدار وصل شود.

۶-۲۲-۹- علاوه بر دیاگرام کلی، جزئیات کامل تمام منابع الکتریکی ایمنی باید در یک دیاگرام تک خطی ارایه شده و این اطلاعات در نزدیکی تابلو توزیع برق نگهداری شود.

۷-۲۲-۹- نقشه تاسیسات الکتریکی ایمنی باید مکان دقیق موارد زیر را نشان دهد :

    • تمام تجهیزات الکتریکی و تابلوهای توزیع مربوط به همراه کدگذاری .

    • تجهیزات ایمنی با مدارهای ایمنی کدگذاری شده مشخصات و کاربرد آن تجهیزات .

    • تجهیزات ویژه کلیدزنی و پایش برای منبع تغذیه ایمنی (به عنوان مثال تجهیزات هشدار دیداری و شنیداری) .

۸-۲۲-۹- مدارهای ایمنی نباید به وسیله RCD یا AFDD ها حفاظت شود.

۹-۲۲-۹- برای سیستم های تأمین ایمنی مورد نیاز برای کار در شرایط حریق باید از یک یا چند سیستم سیم کشی زیر استفاده شود :

    • کابل عایق شده معدنی مطابق با استانداردهای IEC 60332-1-2 و IEC 60702-1,2

    • کابل مقاوم در برابر حریق مطابق با قسمت مناسب مجموعه استاندارد 60331 IEC و 2-1-60332 IEC

    • حفظ و نگاه داشت سیستم سیم کشی لازم برای حفاظت مکانیکی و حریق

۱۰-۲۲-۹- سیستم سیم کشی و نگهدارنده های آن ها باید طوری نصب شود که در حین حریق یکپارچگی مدار از بین نرود.

۱۱-۲۲-۹- در سیستم های سیم کشی عمودی طولانی، برای تضمین عدم فرو ریختن ناگهانی کابل ها در شرایط حریق نگهدارنده های کابل باید دارای حفاظت در برابر حریق باشند.

۱۲-۲۲-۹- مدارهای ایمنی که می توانند به وسیله جریان مستقیم تغذیه شود باید دارای وسایل حفاظتی دوپل حفاظت اضافه جریان باشد.

۱۳-۲۲-۹- لوازم کلیدزنی و کنترل مورد استفاده برای هر دو منبع تغذیه (a.c) و (.d.c) باید مناسب هر دو کارکرد (a.c) و (.d.c) باشد.

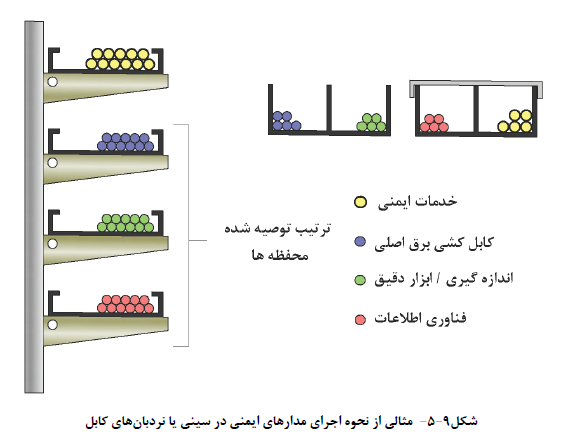

۱۴-۲۲-۹- سیستم های سیم کشی مدارهای ایمنی باید از سایر مدارهای غیر ایمنی به جز کابل های مقاوم در برابر حریق دارای نوار محافظ فلزی ، جداسازی شوند، به گونه ای که بروز هر گونه خطایی در مدارهای غیر ایمنی، تأثیر سویی بر عملکرد مدارهای ایمنی نداشته و خطر حریق را کاهش دهد. مثالی از اجرای کابل های مدارهای ایمنی در شکل (۹-۵) نشان داده شده است.
