مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۸-۹- تعاریف مقدار اسمی توان

مقدار اسمی توان مجموعه مولد باید به کیلوولت آمپر (KVA) در فرکانس مجاز یا گستره فرکانس و ضریب قدرت 0/۸ پس فاز عنوان شود مگر آنکه به طریق دیگر بیان شده باشد.

سازنده مجموعه مولد باید مسئول تعیین توان خروجی مطابق با الزامات زیربندهای ۹-۸-۱ تا ۹-۸-۴ و تشخیص برنامه های تعمیر و نگهداری و روش های سرویس مشخص شده توسط سازنده های موتور، ژنراتور (.a.c) وسیله کنترل و تجهیزات کلیدزنی باشد.

بهره بردار باید آگاه شود که اگر هیچ یک از شرایط مرتبط با توان خروجی برآورده نشود عمر مجموعه مولد کاهش پیدا خواهد کرد.

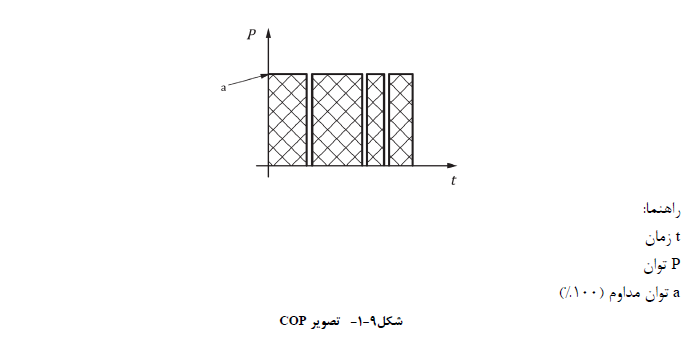

۱-۸-۹- توان مداوم (COP)

توان مداوم به عنوان حداکثر توانی تعریف می شود که مجموعه مولد می تواند در حین تأمین بار الکتریکی ثابت به طور مداوم آن را تولید کند. این در حالی است که تامین توان مذکور برای ساعات نامحدودی در هر سال تحت شرایط کارکردی توافق شده با فواصل و روش های تعمیر و نگهداری که توسط سازنده تعیین شود، انجام گیرد.

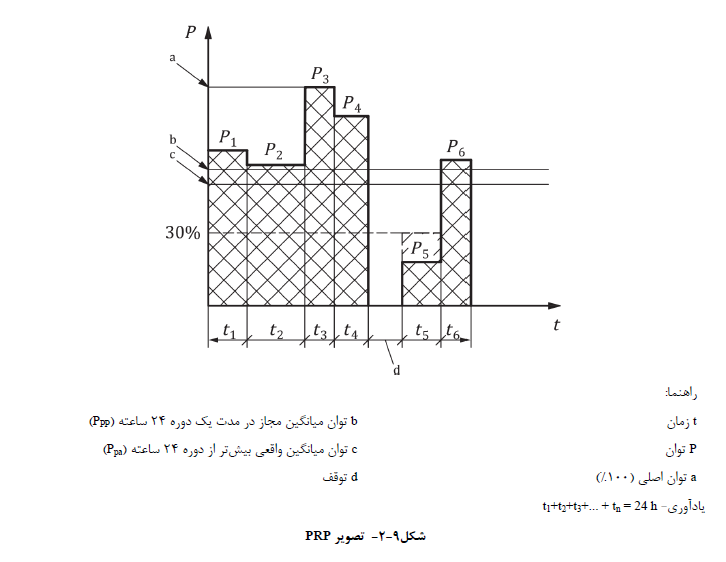

۲-۸-۹- توان اصلی (PRP)

توان اصلی به عنوان حداکثر توانی تعریف میشود که مجموعه مولد می تواند در حین تأمین بار الکتریکی متغیر به طور مداوم آن را تولید کند. این در حالی است که تولید توان برای ساعات نامحدودی در هر سال تحت شرایط کارکردی توافق شده با فواصل و روش های تعمیر و نگهداری که توسط سازنده تعیین می شود. انجام گیرد.

توان میانگین مجاز خروجی Ppp، بیشتر از ۲۴ ساعت کار کرد نباید از ۷۰% توان PRP تجاوز کند مگر اینکه به طریقی دیگر مشروط به توافق سازنده موتور RIC باشد.

ممکن است لازم باشد توان الکتریکی اضافه ای برای شرایط بار گذرا و بار اعمال شده به صورت ناگهانی، تأمین شود. این توان اضافی ۱۰% توان اسمی مجموعه مولد است، مگر اینکه به طریق دیگر بیان شود و با در نظر گرفتن شرایط سایت (به برگه اطلاعات سازنده مراجعه شود). ۱۰% اضافه بار برای مدت زمان یک ساعت با یا بدون قطعی ، ظرف ۱۲ ساعت کار کرد مجاز است.

برای کاربردهایی که مستلزم توان مجاز Ppp بالاتر از آنچه که بیان شده هستند یک توان اسمی مداوم COP توصیه می شود.

زمانی که توان میانگین واقعی خروجی Ppa، از یک توالی توان متغیر تعیین می شود توان های کمتر از ۳۰% توان PRP باید ۳۰% در نظر گرفته شود و زمان توقف نباید به حساب آید.

توان میانگین واقعی Ppa، به صورتی که در رابطه (9-1) نشان داده شده، محاسبه می شود.

که در این رابطه P1 , P2 , . . . , Pi توان در زمان t1 , t2 , . . . , ti است.

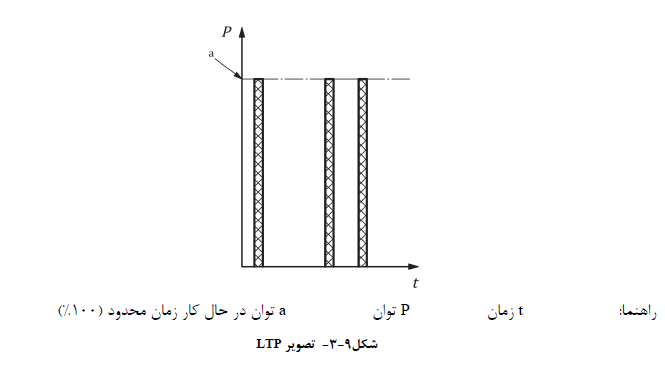

۳-۸-۹- توان در حال کار زمان محدود (LTP)

توان در حال کار زمان محدود به عنوان حداکثر توان در دسترس تحت شرایط کارکردی توافق شده تعریف می شود که مجموعه مولد را به تولید این توان تا حداکثر ۵۰۰ ساعت کار کرد در هر سال با فواصل و روش های تعمیر و نگهداری که توسط سازنده تعیین می شود قادر می سازد.

یادآوری - توان در حال کار با زمان محدود در ۱۰۰ به حداکثر زمان ۵۰۰ ساعت در هر سال محدود می شود.

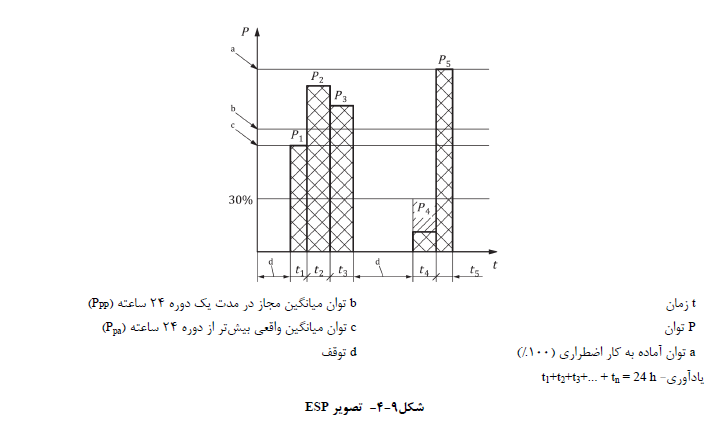

۴-۸-۹- توان آماده به کار اضطراری (ESP)

توان آماده به کار اضطراری به عنوان حداکثر توان در دسترس در طول توالی توان الکتریکی متغیر تحت شرایط کارکردی بیان شده، تعریف میشود که مجموعه مولد را به تولید این توان در لحظه بی برقی شبکه توزیع یا تحت شرایط آزمون تا حداکثر ۲۰۰ ساعت کار کرد در هر سال با فواصل و روش های تعمیر و نگهداری که توسط سازنده تعیین می شود، قادر می سازد.

توان میانگین مجاز خروجی Ppp، بیشتر از ۲۴ ساعت کار کرد نباید از ۷۰% توان ESP تجاوز کند مگر اینکه به طریقی دیگر مشروط به توافق سازنده موتور RIC باشد.

توان واقعی خروجی Ppa ، باید کمتر یا مساوی با توان میانگین مجاز خروجی Ppp ، برای ESP تعریف شود .

زمانی که توان میانگین واقعی خروجی Ppa، از یک توالی توان متغیر تعیین می شود، توان های کمتر از ۳۰% توان ESP باید ۳۰% در نظر گرفته شود و زمان توقف نباید به حساب آید.

توان میانگین واقعی Ppa به صورتی که در رابطه (9-2) نشان داده شده، محاسبه می شود.

که در این رابطه P1 , P2 , . . . , Pi توان در زمان t1 , t2 , . . . , ti است.
