مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۴-۲- گروه بندی هادی ها

هادی ها به چهار گروه ۱، ۲، ۵ و ۶ تقسیم می شود. هادی هایی که در گروه های ۱ و ۲ قرار می گیرند، برای استفاده در کابل های نصب ثابت به کار می روند.

هادی های گروه های ۵ و ۶ برای استفاده در کابل ها و بندهای قابل انعطاف به کار می روند و همچنین می توانند برای نصب ثابت استفاده شوند.

۱-۴-۲- گروه ۱ : هادی های تک مفتولی

هادی های مسی تک مفتولی باید دارای سطح مقطع گرد باشند.

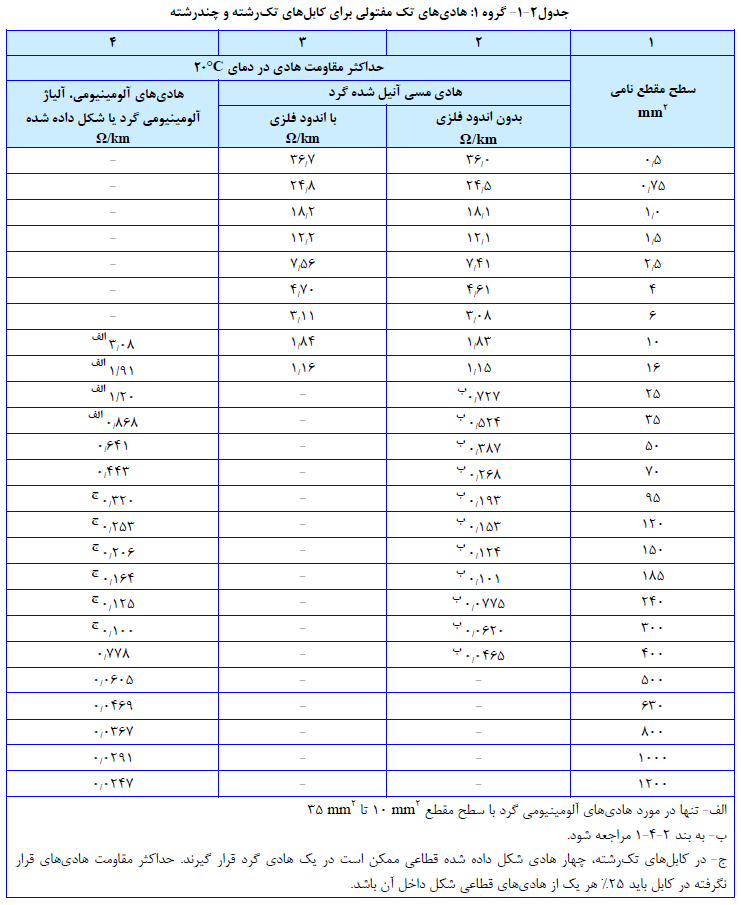

مقاومت هر هادی در دمای ۲۰ درجه سلسیوس نباید از حداکثر مقادیر معرفی شده در جدول (۱۲) بیشتر باشد.

۲-۴-۲- گروه 2 : هادی های تابیده شده منظم

این گروه از هادی ها به دو صورت فشرده نشده و فشرده شده تولید می شود. در نوع فشرده نشده همه مفتول های هر هادی باید دارای قطر نامی یکسان باشد و در نوع فشرده شده نسبت قطرهای دو مقتول مختلف در یک هادی نباید بیش تر از ۲ باشد.

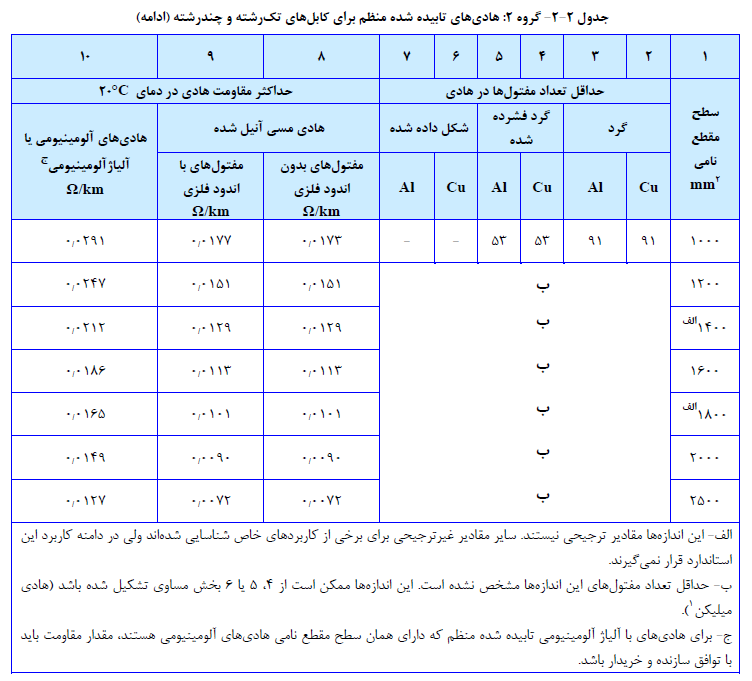

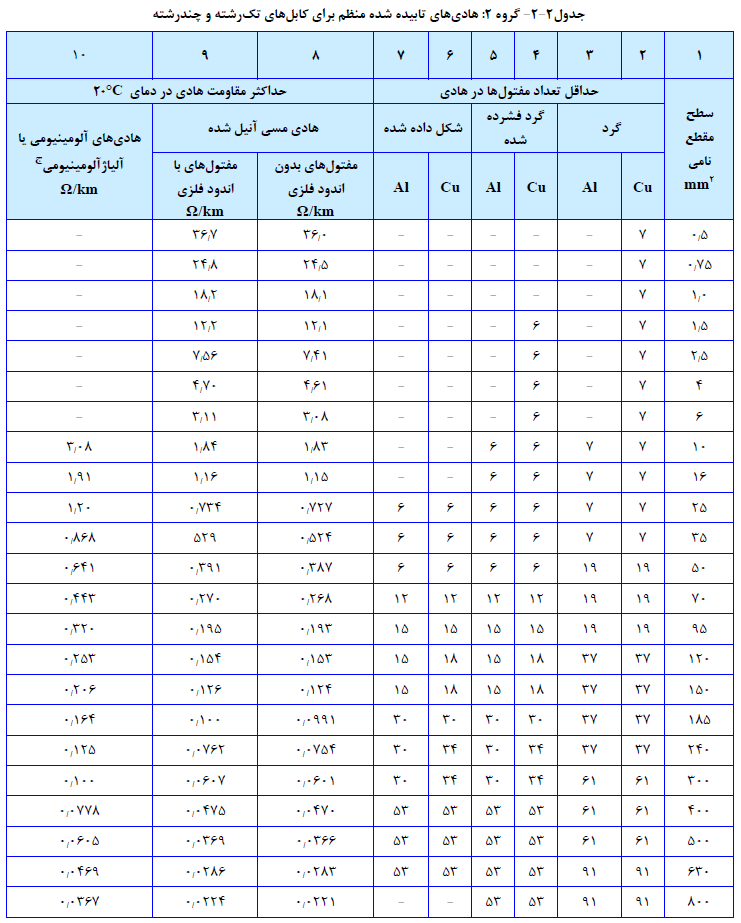

تعداد سیم ها در هر هادی نباید کمتر از حداقل تعداد مناسب معرفی شده در جدول (۲-۲) باشد.

مقاومت هر هادی در دمای ۲۰ درجه سلسیوس نباید از حداکثر مقادیر معرفی شده در جدول (۲-۲) بیش تر باشد.

تعداد مفتول ها در هر هادی نباید کمتر از حداقل تعداد مناسب معرفی شده در جدول (۲-۲) باشد.

۳-۴-۲- گروه ۵ و ۶ : هادی های قابل انعطاف

هادی گروه ۵ از نوع قابل انعطاف است و هادی گروه ۶ قابلیت انعطاف پذیری بیشتری نسبت به هادی گروه ۵ دارد. هادی های قابل انعطاف باید از مس آنیل شده با اندود فلزی یا بدون آن باشد.

همه مفتول های هر هادی باید دارای قطر نامی یکسان باشند.

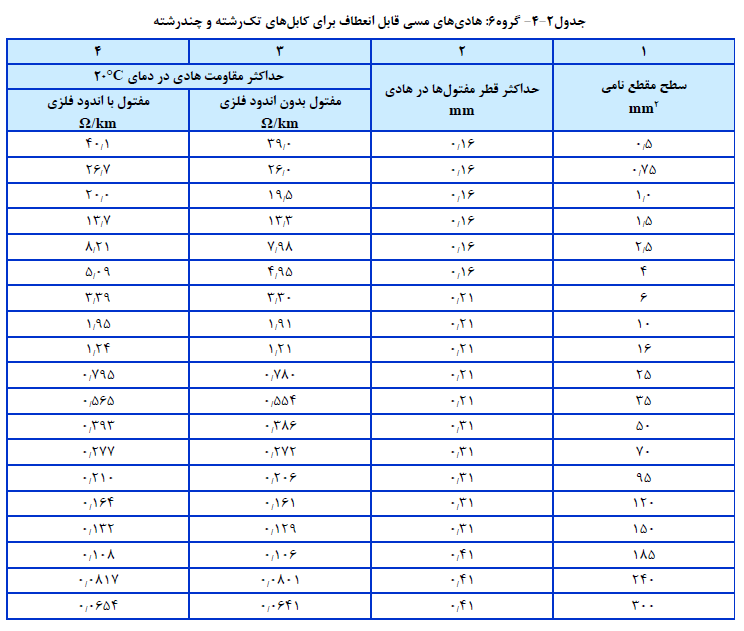

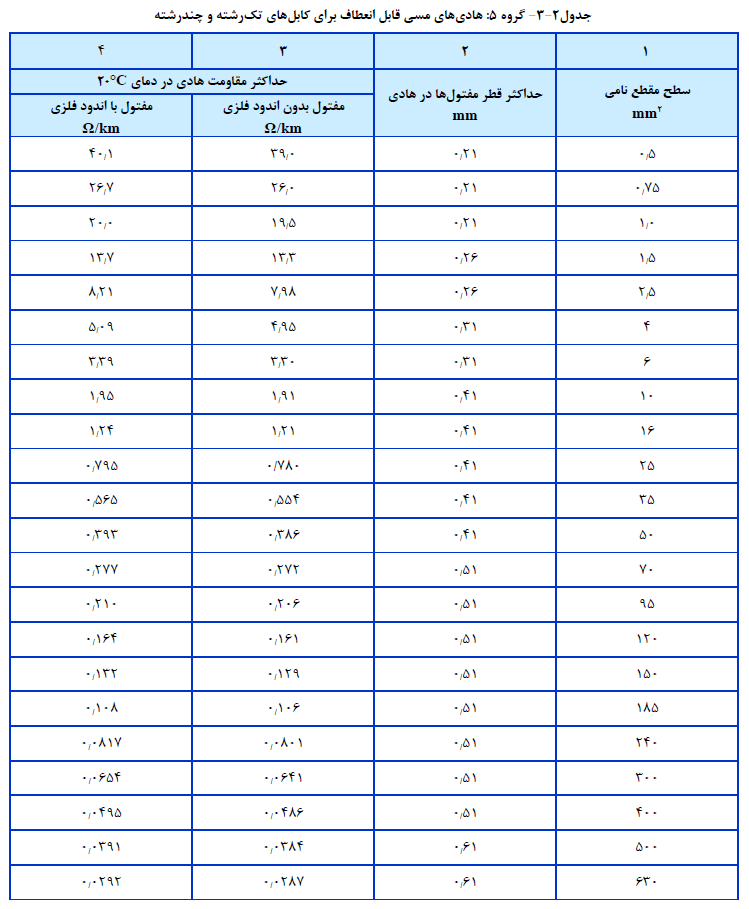

مقاومت هر هادی در دمای ۲۰ درجه سلسیوس نباید از حداکثر مقادیر معرفی شده در جدول (۲-۳) یا (۲-۴) بیشتر باشد.

قطر مقتول های هر هادی نباید از حداکثر مقادیر داده شده در جدول (۲-۳) یا (۲-۴) بیش تر باشد.
