مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۵-۲- نشانه گذاری کابل ها

سیم ها و کابل ها باید دارای علامتی از سازنده به صورت یک رشته مشخصه یا نام سازنده یا علامت تجاری سازنده که بر روی سیم یا کابل تکرار می شود باشند.

سیم ها و کابل هایی که در دمای بیش از ۷۰ درجه سلسیوس به کار می روند باید با کد مشخصه یا حداکثر دمایی هادی نشانه گذاری شوند.

نشانه گذاری ممکن است به صورت چاپ یا علائم برجسته روی عایق با روکش سیم و کابل باشد.

فاصله ما بین انتهای یک سری کامل علائم تا شروع سری بعدی نباید از مقادیر زیر بیش تر شود:

• ۵۵۰ میلی متر چنانچه نشانه گذاری روی روکش باشد.

• ۲۷۵ میلی متر چنانچه نشانه گذاری روی عایق سیم ها یا سیم های بکار رفته در کابل با روی نوار بکار رفته در درون کابل باشد.

• تمامی نشانه ها باید خوانا باشند.

هر رشته باید به روش زیر مشخص شود:

• در کابل های تا و خود پنج رشته به وسیله رنگ .

• در کابل های بیشتر از پنج رشته به وسیله عدد.

رشته های یک سیم یا کابل باید با استفاده از عایق های رنگی با روش مناسب دیگر قابل تشخیص باشد. عایق هر رشته از کابل باید فقط یک رنگ داشته باشد به جز رشته ای که با رنگ سبز و زرد توأما مشخص شده است.

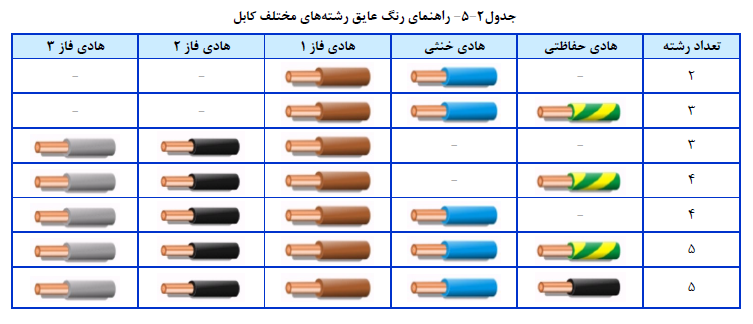

رنگ بندی ترجیحی عایق سیم و کابل ها به شرح زیر است:

• کابل تک رشته و دورشته رنگ بندی ترجیحی وجود ندارد.

• کابل سه رشته: سبز/زرد،آبی،قهوه ای یا طوسی، مشکی، قهوه ای .

• کابل چهار رشته: سبز/زرد،طوسی،مشکی،قهوه ای یا آبی،مشکی،طوسی،قهوه ای .

• کابل پنج رشته: سبز/زرد،آبی،مشکی،قهوه ای،طوسی یا قهوه ای،آبی،مشکی،طوسی،مشکی .

توزیع رنگ ها در خصوص رشته رنگی سبز زرد باید به نحوی باشد که در هر ۱۵ میلی متر طول رشته یکی از این رنگ ها حداقل ۳۰ درصد و حداکثر ۷۰ درصد از سطح رشته و رنگ دیگر بقیه سطح را بپوشاند.

رنگ ترکیبی سبز - زرد منحصراً به منظور شناسایی رشته ای از کابل است که از آن به عنوان اتصال زمین یا کاربرد حفاظتی مشابه استفاده می شود.

رنگ آبی برای مشخص کردن رشته خنثی (نول) در نظر گرفته شده است. چنانچه این رشته وجود نداشته باشد در این صورت رنگ آبی را می توان برای مشخص کردن هر رشته ای از کابل به غیر از رشته مخصوص اتصال زمین با هادی حفاظتی به کار برد.

۱-۵-۲- شماره گذاری رشته های کابل

عایق رشته ها باید همرنگ بوده و به طور متوالی شماره گذاری شوند (به جز برای رشته رنگی سبز - زرد در صورت وجود) شماره گذاری باید با شماره ۱ و در لایه داخلی شروع شود.

شماره ها باید به صورت ارقام روی سطح خارجی رشته ها چاپ شده باشند. همه شماره ها باید یک رنگ بوده و متمایز با رنگ عایق و خوانا باشد.

شماره ها باید به فواصل منظم در طول رشته تکرار شود. شماره های متوالی نسبت به یکدیگر به صورت معکوس قرار می گیرند.

در صورتی که شماره عدد یک رقمی باشد باید یک خط تیره در زیر آن کشیده شود و چنانچه عدد دو رقمی باشد رقم ها باید طوری باشند که یکی از آن ها در زیر دیگری قرار گرفته و خط تیره زیر رقم پایینی کشیده شود.

فاصله بین شماره های متوالی نباید بیشتر از ۵۰ میلی متر باشد.

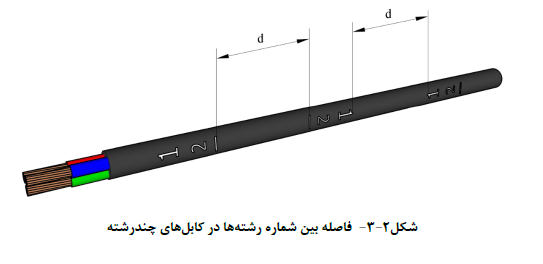

ترتیب علایم در شکل (2-3) نشان داده شده است.
