مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۶-۲- کدگذاری کابل ها

جهت شناسایی سیم ها و کابل ها دو روش زیر متداول است :

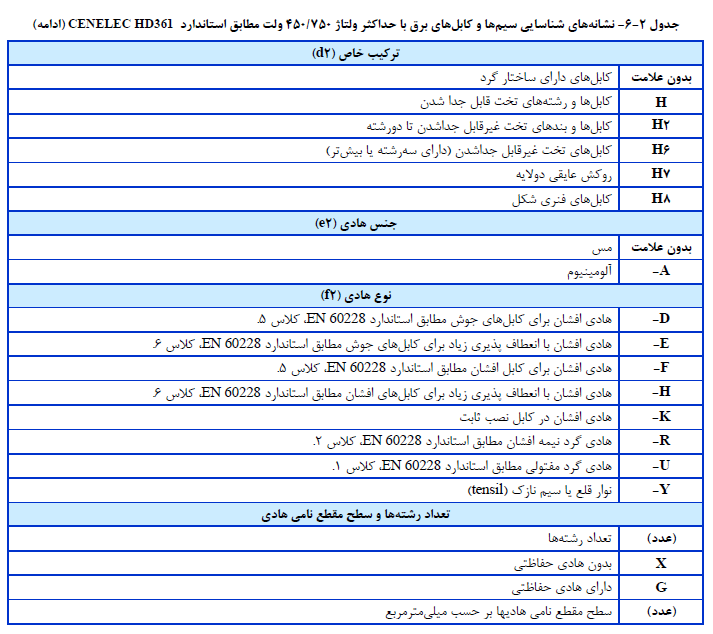

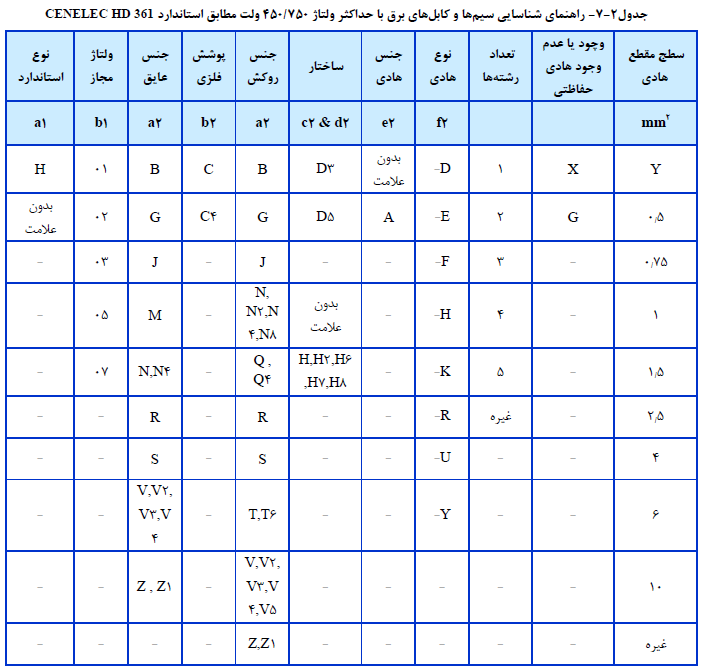

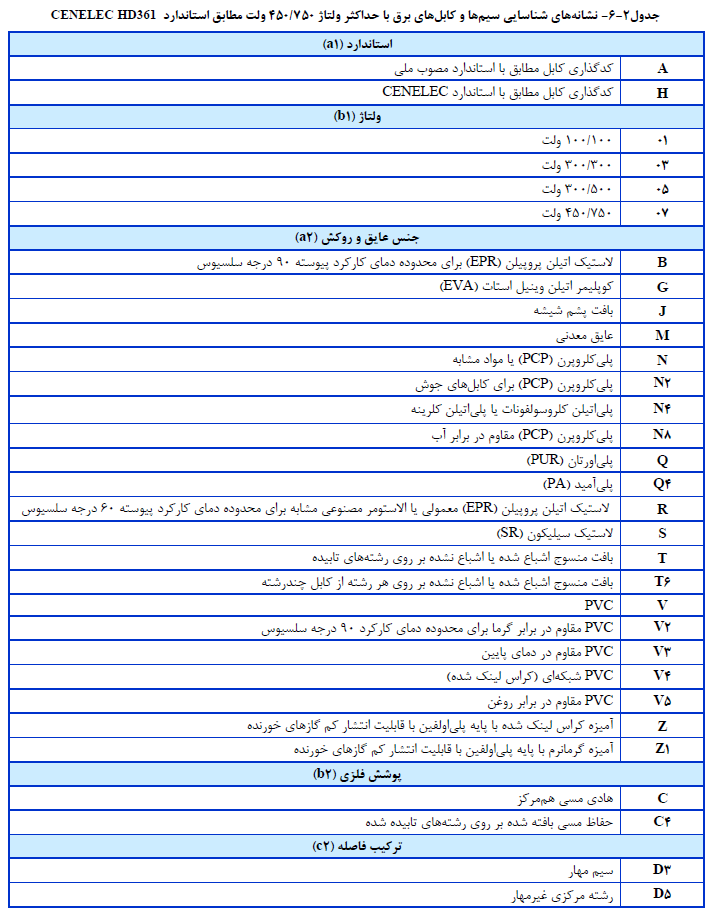

• روش کدگذاری سیم ها و کابل های برق با حداکثر ولتاژ ۴۵۰٫۷۵۰ ولت مطابق استاندارد 361 CENELEC HD

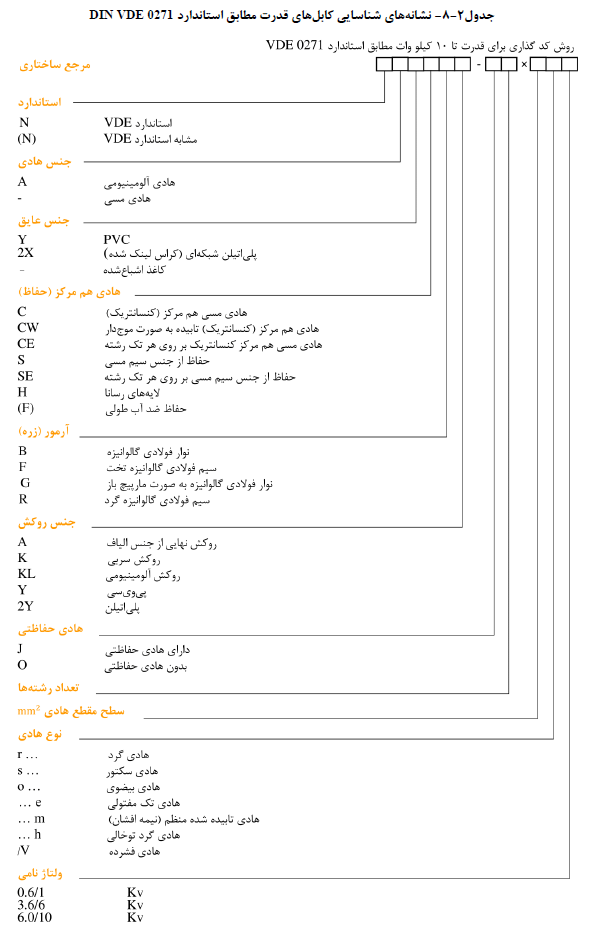

• روش کدگذاری کابل های قدرت مطابق استاندارد 0271 DIN VDE

مثال کابل با کد H07RN-F3G2.5 دارای مشخصات فنی زیر است :

کدگذاری بر اساس استاندارد CENELEC انجام شده ولتاژ کابل ۴۵۰٫۷۵۰ ولت است. عایق لاستیک اتیلن پروپیلن (EPR) معمولی است و روکش پلی کلروپرن هادی از نوع افشان که برای کابل افشان استفاده شده است. کابل سه رشته با سطح مقطع ۲۵ میلی متر مربع که یکی از رشته ها هادی حفاظتی است.

مثال کابل با کد  NA2XSYBY 4*95 SM 0.6/1 Kv  کابل فشار ضعیف با هادی آلومینیوم و عایق پلی اتیلن کراس لینک با حفاظ (شیلد) از جنس سیم مسی روکش میانی از جنس PVC و زره از جنس نوار فولادی گالوانیزه و روکش نهایی از جنس P.V.C چهار رشته با مقطع هادی سکتوری و هادی چند مقتولی با ولتاژ اسمی 0.6٫1 کیلو ولت است.

مثال:

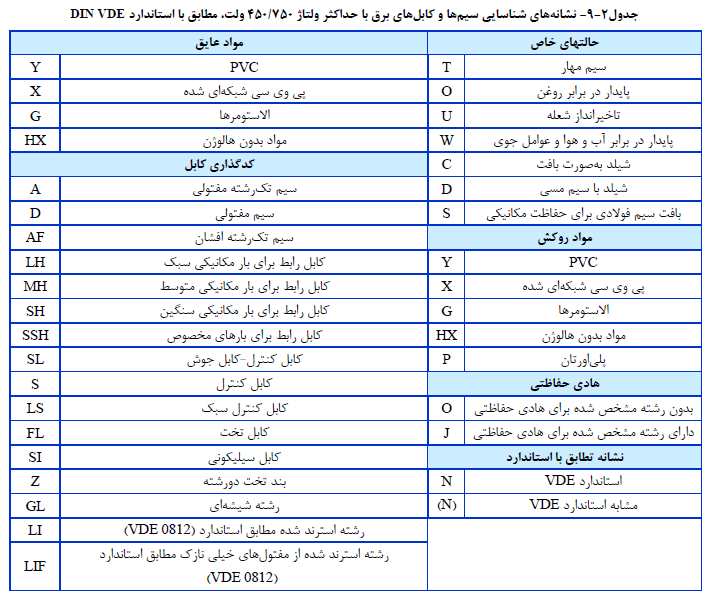

• هادی با کد NYAF : کدگذاری بر اساس استاندارد VDE سیم مسی تک رشته افشان با عایق PVC

• هادی با کد NYA : کدگذاری بر اساس استاندارد VDE سیم مسی تک رشته مفتولی با عایق PVC
