مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۱۰-۴- تجهیزات کنترل و نمایشگر

۱-۱۰-۴- کنترل پنل مرکزی سیستم باید در محلی مناسب برای اپراتورها و آتش نشانانی که قرار است به سیگنال های حریق پاسخ دهند نصب شود. چنین محلی معمولا در طبقه همکف و در نزدیکی ورودی هایی از ساختمان که احتمالا توسط آتش نشانان مورد استفاده قرار می گیرد، واقع شده است.

۲-۱۰-۴- در ساختمان های بزرگ (مانند ساختمان های بلند مرتبه، مراکز تفریحی، مراکز خرید و غیره)، باید مشاوره ای بین بهره بردار و مقام قانونی مسئول در مورد تعیین محل کنترل پنل مرکزی اعلام حریق انجام شود.

۳-۱۰-۴- در مواردی که در یک ساختمان بزرگ چندین ورودی وجود داشته باشد باید با گروهی که مسئولیت خدمات ایمنی امداد و نجات را بر عهده دارد در مورد نیاز احتمالی به تجهیزات نمایش و/یا کنترل پنل تکرار کننده مشاوره شود.

۴-۱۰-۴- میزان نور محیط در نزدیکی کنترل پنل مرکزی اعلام حریق باید به گونه ای باشد که صفحه نمایش به وضوح قابل مشاهده بوده کنترل به آسانی قابل اعمال باشد و به راحتی بتوان راهنمای استفاده از کنترل پنل را رصد کرد.

۵-۱۰-۴- در سیستم های رسته L و رسته P، ناحیه هایی که کنترل پنل مرکزی سیستم در آنها جانمایی شده است باید توسط دیکتور مناسب حفاظت شود.

۶-۱۰-۴- استفاده از چاپگرها در کنترل پنل های سیستم به عنوان نمایشگر اولیه مناسب نیست.

۷-۱۰-۴- ارتفاع نصب کنترل پنل مرکزی سیستم باید از کف تمام شده حداقل ۱/۴ متر و حداکثر ۱/۸ متر باشد.

۸-۱۰-۴- در مواردی که کنترل پنل مرکزی سیستم از ورودی مورد استفاده نیروهای آتش نشانی دور است. باید توسط علایمی نیروهای آتش نشانی را به محل نصب کنترل هدایت کرد.

۹-۱۰-۴- اتاقی که در آن کنترل پنل مرکزی سیستم جانمایی می شود باید:

    • ریسک حریق کمی داشته باشد.

    • حداقل توسط یک دتکتور حفاظت شده باشد.

    • تمیز و خشک باشد

    • در معرض خطر آسیب مکانیکی کمی قرار داشته باشد.

    • به اندازه کافی بزرگ باشد تا محدودیت برای افرادی را که در حال کار با نگهداری کنترل پنل مرکزی سیستم هستند، وجود نداشته باشد.

    • دارای نور کافی باشد به صورتی که :

      - نشانگرهای بصری به وضوح دیده شود

      - کنترل ها به راحتی انجام شود

      - دستور العمل با راهنمای استفاده از کنترل پنل مرکزی سیستم به راحتی خوانده شود

    • در صورت لزوم نور مصنوعی اضافی باید لحاظ شود تا سطح روشنایی مناسب را ارایه دهد

    • روشنایی اضطراری باید در مسیرهای دسترسی به کنترل پنل مرکزی سیستم و تکرار کننده در نظر گرفته شود

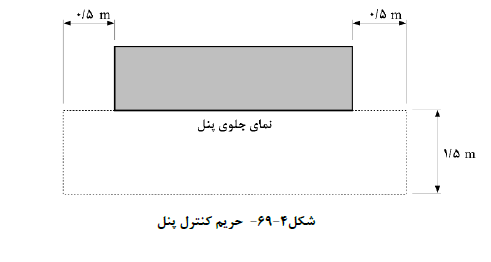

۱۰-۱۰-۴- حریم کنترل پنل مرکزی باید مطابق شکل (۴-۶۹) رعایت شود.
