مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۱۳-۴- کابل ها، کابل کشی و سایر اتصالات

۱-۱۳-۴- مسئولیت اطمینان از مناسب بودن مشخصه های الکتریکی کابل مانند ظرفیت عبور جریان، افت ولتاژ، ظرفیت خازنی و غیره بر عهده طراح است.

یادآوری - سازنده باید مشخصات فنی کابل نظیر ظرفیت خازنی مقاومت و غیره را در برگ مشخصات فنی کابل صراحتا قید کند.

۲-۱۳-۴- کابل تغذیه کنترل پنل مرکزی سیستم باید در تمام طول مسیر یکپارچه بوده و از نوع مقاوم در برابر حریق باشد.

۳-۱۳-۴- کابل های مقاوم در برابر حریق بر اساس استاندارد EN 50200 Annex E به دو نوع طبقه بندی می شود :

    • کابل های استاندارد مقاوم در برابر حریق با کلاس PH30 که مطابق آزمون مرتبط ۳۰ دقیقه در برابر حریق مقاومت می کند.

    • کابل های ارتقاء یافته مقاوم در برابر حریق با کلاس PH120 که مطابق آزمون مرتبط ۱۲۰ دقیقه در برابر حریق مقاومت می کند.

۴-۱۳-۴- در موارد زیر استفاده از کابل ارتقاء یافته مقاوم در برابر حریق الزامی است :

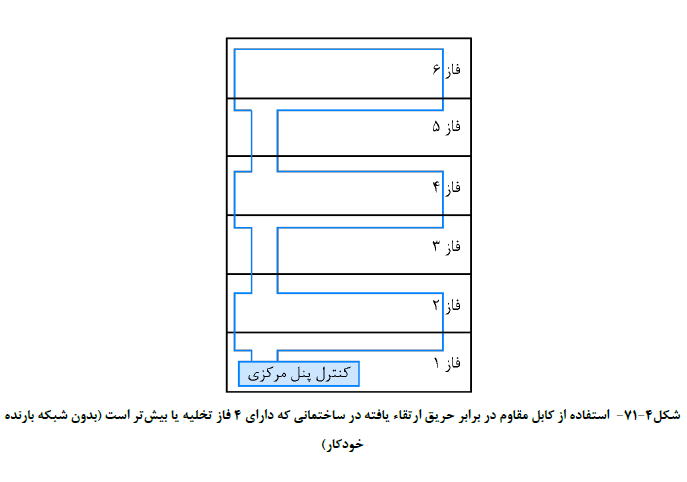

الف) ساختمان های بدون شبکه بارنده خودکار (یا بخشی از ساختمان) که استراژی مقابله با حریق شامل تخلیه متصرفین در چهار فاز تخلیه و/یا بیش تر است.

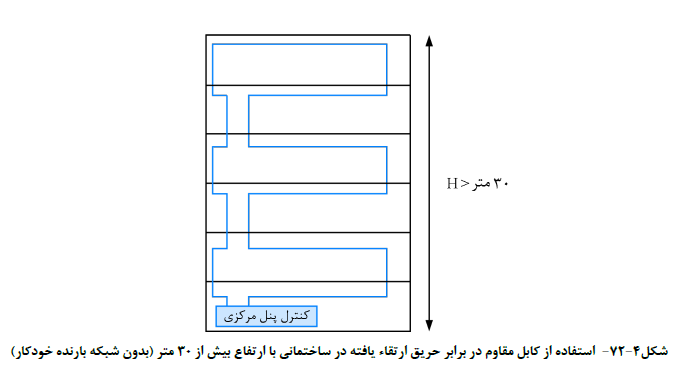

ب) ساختمان هایی که فاقد شبکه بارنده خودکار بوده و دارای ارتفاع بیش از ۳۰ متر از تراز متوسط زمین تا کف بالاترین طبقه قابل بهره برداری است.

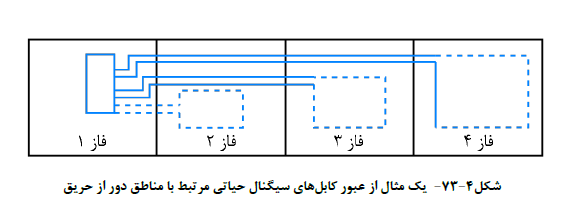

پ) ساختمان هایی بدون شبکه بارنده خودکار که در آن حریق در یک منطقه می تواند کابل های سیگنال حیاتی مرتبط با مناطق دور از حریق را تحت تاثیر قرار دهد. شکل ( ۴-۷۳)

ت)  بر اساس ارزیابی ریسک حریق با در نظر گرفتن ملاحظات مهندسی ایمنی حریق

۵-۱۳-۴- مسیرهای کابل کشی باید به صورت پیوسته باشد ولیکن اگر به هر دلیلی مجبور به استفاده از مفصل برای ارتباط دو کابل شویم، باید جنس مفصل از موادی باشد که بتواند دما را در مدت زمانی مانند کابل تحمل کند.

یادآوری - استفاده از ترمینال های پلاستیکی ممنوع و استفاده از ترمینال های سرامیکی مجاز است.

۶-۱۳-۴- محافظت مکانیکی کابل در مناطقی که احتمال آسیب مکانیکی یا حمله جوندگان وجود دارد لازم است، مگر اینکه کابل ذاتا دارای حفاظ مکانیکی (زره دار) باشد. در مناطقی که حد دسترس کابل کمتر از ۲ متر است باید کابل درون غلاف فولادی قرار گیرد با اینکه کابل ذاتا دارای حفاظت مکانیکی باشد.

۷-۱۳-۴- در اجرای کابل کشی سیستم استفاده از کابل چند رشته ای با کاربرد تغذیه بیش از یک مدار ممنوع است.

۸-۱۳-۴- مجاری و لوله های غیر فلزی استفاده شده در اجرای زیر ساخت سیستم باید منطبق با استاندارد 4-4678 BS باشد.

۹-۱۳-۴- تمامی کابل های مورد استفاده در سیستم های اعلام حریق باید حداقل دارای سطح مقطع یک میلی متر مربع باشد.

۱۰-۱۳-۴- به منظور پیشگیری از خطر آسیب مکانیکی به کابل های اعلام حریق این کابل ها نباید با کابل های مربوط به سایر بخش های سیستم در یک مجرا قرار گیرد.

یادآوری - جایی که کابل های مربوط به سیستم با سایر کابل ها در یک مجرا قرار می گیرد، بخشی از محفظه که مربوط به کابل های اعلام حریق است باید به وسیله یک دیواره محکم، ممتد و صلب از سایر بخش ها جدا شده و صرفا به کابل های اعلام حریق اختصاص یابد.

۱۱-۱۳-۴- به منظور پیشگیری از تداخل امواج الکترومغناطیسی با سیگنال های اعلام حریق، تمام توصیه های ارایه شده توسط سازنده تجهیزات اعلام حریق که مربوط به جداسازی کابل های سیستم اعلام حریق از سایر بخش ها است، رعایت شود.

۱۲-۱۳-۴- به منظور تشخیص کابلهای اعلام حریق تمام آنها باید دارای رنگ واحد و مشترکی باشد که برای کابل های مربوط به سرویس های عمومی ساختمان استفاده نشده باشد.

یادآوری - معمولا رنگ قرمز ترجیح داده می شود.
