مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۵-۴- مناطق کشف

در راستای هدایت افراد مسئول (اپراتور سیگنال های هشدار حریق و نیروهای آتش نشانی) به منطقه حریق لازم است که تمام ساختمان ها، به جز ساختمان های کوچک (ساختمان های یک یا دو خانواری) به چند منطقه کشف حریق تقسیم شود.

یادآوری ۱- مناطق کشف لازم است به اندازه کافی کوچک باشد تا محل حریق به سرعت مشخص شود.

یادآوری ۲- در سیستم های کشف و اعلام حریق آدرس پذیر لازم است منطقه بندی کشف انجام شود.

یادآوری ۳- منطقه بندی کشف حریق در رسته M از اهمیت کمتری برخوردار است.

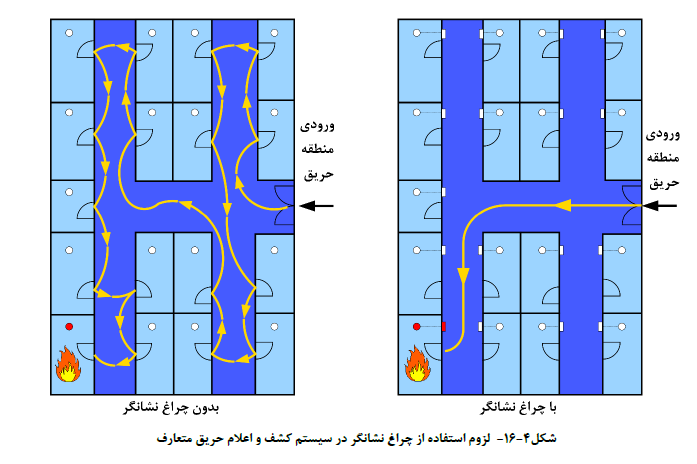

۱-۵-۴- هرگاه در یک سیستم متعارف دتکتور در یک منطقه نسبتا غیر قابل دسترسی (مانند کف و/یا سقف کاذب). فضاهای در بسته، اتاق های قفل شده و غیر قابل رویت نصب شده باشد، باید از نشانگر جهت مناطق مذکور استفاده شود.

یادآوری - در سیستم آدرس پذیر نصب نشانگر الزامی نیست، مشروط بر اینکه مکان هر دتکتور به وضوح در کنترل پنل مرکزی اعلام حریق مشخص شود.

۲-۵-۴- مساحت یک منطقه کشف نباید از ۲۰۰۰ متر مربع تجاوز کند، به استثنای مواردی که منطقه مورد نظر شامل یک ناحیه باز و یکپارچه (مانند انبار قسمت بندی نشده) با مساحت ۱۰۰۰۰ متر مربع و کم تر باشد.

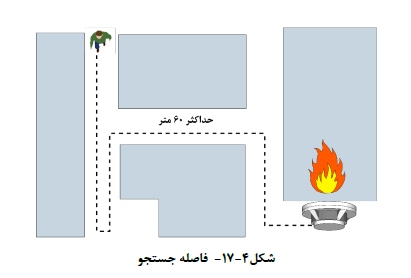

۳-۵-۴- فاصله جستجو نباید بیشتر از ۶۰ متر باشد. شکل (۴-۱۷).

یادآوری 1- در سیستم اعلام حریق آدرس پذیر فاصله جستجو مطرح نیست مشروط به این که صفحه نمایشگر کنترل پنل اعلام حریق آدرس پذیر محل حریق را به صورت مثنی نمایش دهد و همچنین نقشه های راهنمای کشف و اعلام حریق ساختمان در کنار کنترل پنل جانمایی شود.

یادآوری 2- استفاده از چراغ نشانگر برای اتاق یا فضایی که در آن بسته است، توصیه می شود.

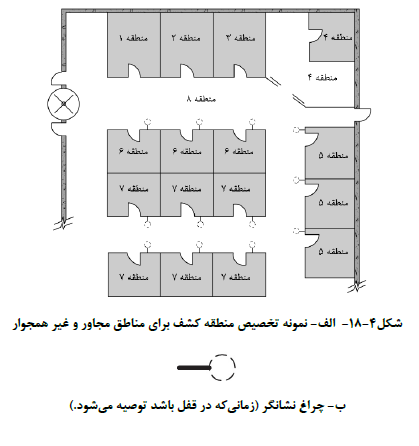

۴-۵-۴- در سیستم متعارف، برای دتکتورهای داخل پلکان های بسته چاه آسانسور و سایر ساختارهای دودکش مانند باید یک منطقه کشف مستقل در نظر گرفته شود.

۵-۵-۴- شستی اعلام حریق جانمایی شده در استراحتگاه پیکان باید جزء منطقه کشف همان طبقه در نظر گرفته شود.

یادآوری - شستی اعلام حریق که در داخل پلکان و در خروجی نهایی (تراز تخلیه) به فضای آزاد قرار دارد، می تواند در منطقه کشف مربوط به پلکان بسته قرار گیرد.

۶-۵-۴- دتکتورهای نصب شده در فضاهای پنهان با مساحت ۵۰۰ متر مربع و کمتر می تواند به منطقه کشف در همان طبقه متصل شود مشروط بر اینکه تعداد کل دتکتورها از ۴۰ عدد تجاوز نکند.

۷-۵-۴- به منظور تعمیر و نگهداری دتکتورهای نصب شده در فضاهای پنهان (مانند سقف یا کف کاذب) باید دسترسی لازم تامین شود. در صورت نیاز ورود مسئول نگهداری به فضاهای پنهان ابعاد دریچه دسترسی نباید کمتر از ۴۵x۳۵ سانتی متر باشد.

۸-۵-۴- یک منطقه کشف نباید با بیش از یک منطقه هشدار تلاقی داشته باشد.

۹-۵-۴- کمدی که ظرفیت آن بیش از ۳ متر مکعب است الزام به جانمایی دتکتور دارد. کمدهای ظرفیت کمتر از ۳ متر مکعب تقسیم شده توسط پارتیشن ها یا قفسه ها به مناطق جداگانه الزامی به نصب دتکتور ندارد.

۱۰-۵-۴- در مواردی که دتکتور در مناطقی نصب میشود که دسترسی اپراتور با نیروهای آتش نشانی محدود است، هر منطقه باید یک منطقه کشف مستقل محدود شده با دارای چراغ نشانگر باشد.
