مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۹-۴- الزامات انتخاب و جانمایی انواع دتکتورها

۱-۹-۴- کلیات

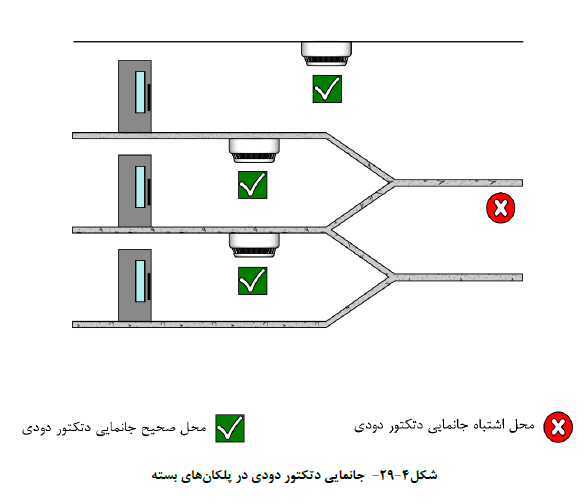

۱-۱-۹-۴- در پلکان های بسته دتکتورها باید در بالای پلکان و در هر استراحتگاه مشرف به بازشوی در طبقات جانمایی شود.

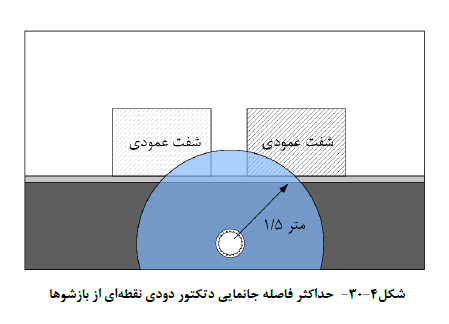

۲-۱-۹-۴- در صورت وجود هر گونه ساختار دودکش مانند (مانند رایزر تاسیسات برقی و مکانیکی)، شفت آسانسور، پله برقی یا هر نوع فضای بسته که به یک یا چند سقف نفوذ می کند، باید یک دتکتور در بالای شفت جانمایی شود. حداکثر فاصله جانمایی دتکتور در هر سطح از مرکز بازشو نباید از ۱٫۵ متر تجاوز کند.

یادآوری - سرویس و نگهداری دتکتورهای جانمایی شده در سقف چاه آسانسور و مشابه آن باید به راحتی انجام پذیرد. بنابراین استفاده از دیکتور مکنده هوا در این موارد توصیه می شود.

۳-۱-۹-۴- فضای پنهان (سقف یا کف کاذب) که ارتفاع آن ۸۰ سانتی متر یا بیشتر است باید تحت حفاظت دتکتور قرار گیرد.

یادآوری 1- در صورتی که تجهیزات زیر داخل فضای پنهان قرار گرفته باشد نصب دتکتور بر روی سقف در فاصله افقی ۱/۵ متر از تجهیز الزامی است :

    • روشنایی الکتریکی

    • تجهیزات برقی با ولتاژ بیش از ELV که تماما در داخل فضای پنهان محصور شده باشد.

یادآوری ۲- در موارد زیر جانمایی دتکتور الزامی نیست :

    • روشنایی الکتریکی با توان کمتر و مساوی ۱۰۰ وات

    • تجهیزات برقی دارای اجزای متحرک (مانند فن) با توان کمتر و مساوی ۱۰۰ وات

    • سایر تجهیزات برقی با توان کم تر و مساوی ۵۰۰ وات

یادآوری 3- سیستم سیم کشی و بخشی از محفظه چراغ روشنایی غیر قابل اشتعال که وارد فضای پنهان می شود به عنوان تجهیز برقی به شمار نمی آید.

یادآوری ۴- دتکتوری که برای حفاظت تجهیزات برقی در داخل فضای پنهان جانمایی می شود لزوما تمام این فضا را حفاظت نمی کند.

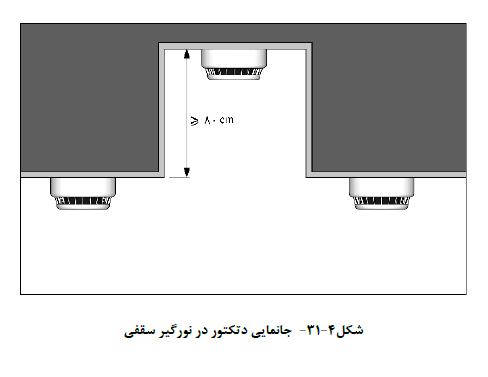

۴-۱-۹-۴- اگر یک نورگیر سقفی در منطقه حفاظت شده دارای عمق ۸۰ سانتی متر یا بیشتر باشد با آنکه به منظور تهویه استفاده شود، جانمایی دتکتور در محدوده نورگیر سقفی، الزامی است.

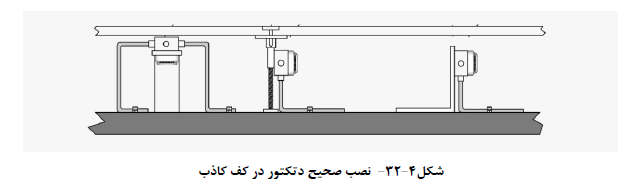

۵-۱-۹-۴- نحوه اجرای صحیح دیکتور در کف کاذب باید مطابق شکل (۴-۳۲) باشد.

۲-۹-۴- دتکتورهای حرارتی و دودی نقطه ای

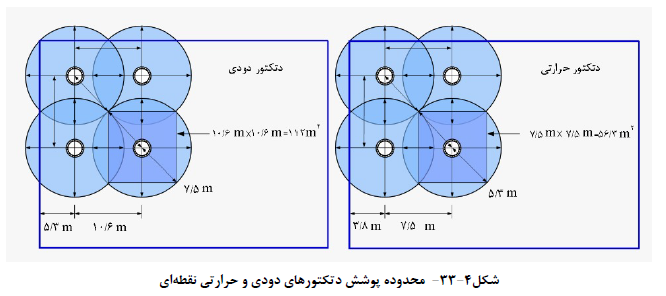

۱-۲-۹-۴- در مورد سقف های صاف، فاصله افقی بین هر نقطه از فضای تحت حفاظت با نزدیک ترین دتکتور نباید از مقادیر زیر تجاوز کند :

    الف) ۷/۵ متر اگر نزدیک ترین دتکتور دودی باشد.

    ب) ۵/۳ متر اگر نزدیک ترین دتکتور حرارتی باشد.

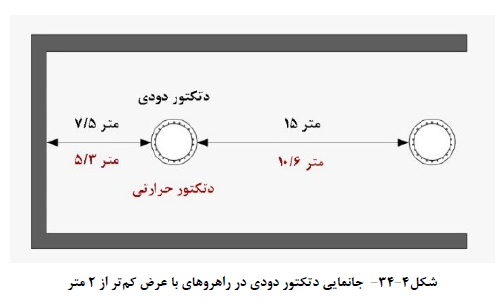

یادآوری ۱- در راهروهایی با عرض کمتر از ۲ متر، نیاز است فقط نقاط نزدیک به مرکز راهرو در نظر گرفته شود. بنابراین در این راهروها حداکثر فاصله بین دتکتورهای دودی و حرارتی به ترتیب ۱۵ متر و ۱۰/۶ متر از یک دیگر است. در این حالت فاصله دتکتورها از دیوارهای انتهایی برای دتکتور دودی و حرارتی به ترتیب ۷/۵ متر و ۵/۳ متر است.

یادآوری 2- در تمام راه های خروج راهروها و فضاهای مشابه که بخشی از مسیر خروج را تشکیل می دهد نصب دتکتور دودی اپتیکال الزامی است.

یادآوری ۳- در تصرف هایی که راهروهای آن به در خودکار بسته شو تجهیز شده است باید بر اساس استاندارد  BS 7273-4 عمل شود .

یادآوری - چنانچه به منظور غیر فعال کردن منظم یکی از سنسورها از دتکتور ترکیبی (دودی و حرارتی) استفاده شود باید ملاک طراحی را دتکتور حرارتی قرار داد.

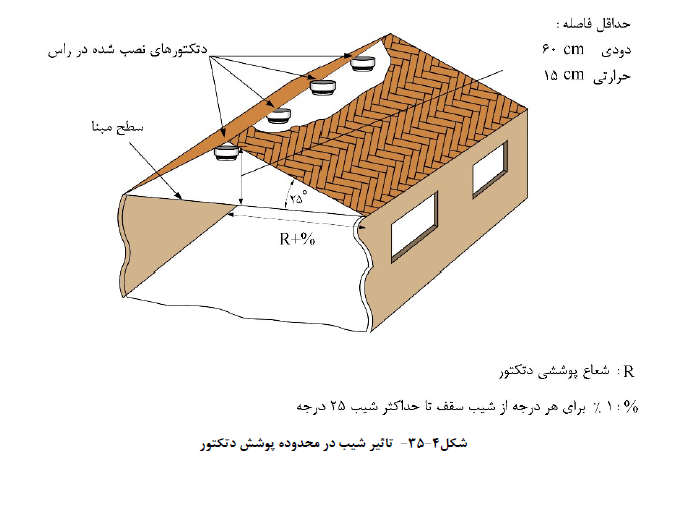

۲-۲-۹-۴- اگر منطقه تحت حفاظت دارای سقف شیروانی (شییدار) باشد، جهت دتکتورهایی که در راس یا نزدیکی راس جانمایی می شود، می توان فاصله افقی بیان شده در بند ۴-۹-۲-۱ را به ازای هر درجه شیب سقف، ۱% افزایش داد و حداکثر درصد افزایش مجاز ۲۵% است. برای سایر دتکتورهایی که در رأس یا نزدیکی راس جانمایی نمی شود باید فاصله افقی بین دتکتورها را مطابق بند ۴-۹-۲-۱ انتخاب کرد.

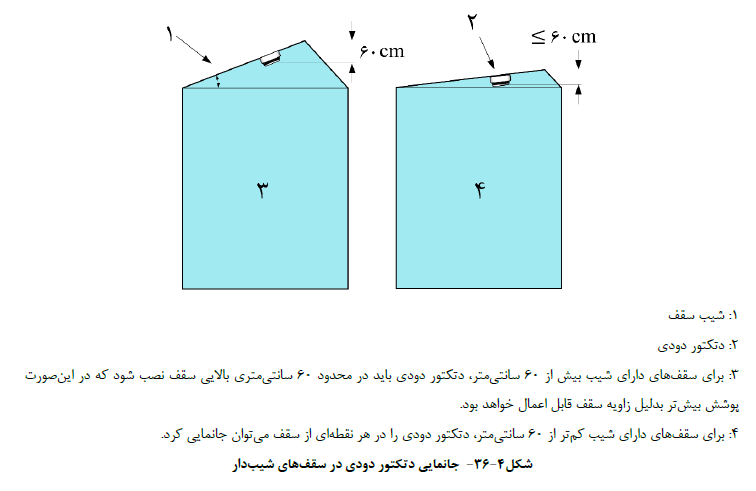

۳-۲-۹-۴- در سقفهای شیروانی (شیبدار) باید دتکتور را در راس یا نزدیکی آن جانمایی شود، مگر آنکه اختلاف ارتفاع بین پایین ترین قسمت سقف تا بالای راس سقف کم تر از اعداد ذکر شده در زیر باشد که در این صورت مانند سقف های صاف رفتار خواهیم کرد.

    الف) ۶۰ سانتی متر، اگر فضا توسط دتکتورهای دودی حفاظت شود.

    ب) ۱۵ سانتی متر، اگر فضا توسط دتکتورهای حرارتی حفاظت شود.

یادآوری - در بندهای ۴-۹-۲-۲ و ۴-۹-۲-۳- در صورتی محل دتکتورها را نزدیک رأس تلقی می کنیم، که فاصله عمودی دتکتور تا رأس بسته به نوع دتکتور مطابق شکل (4-36) باشد.

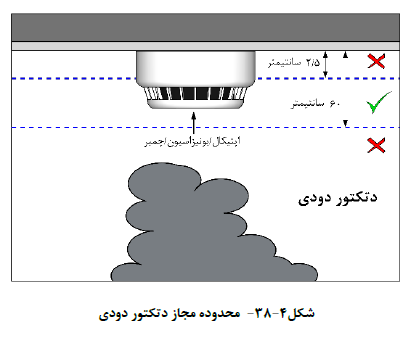

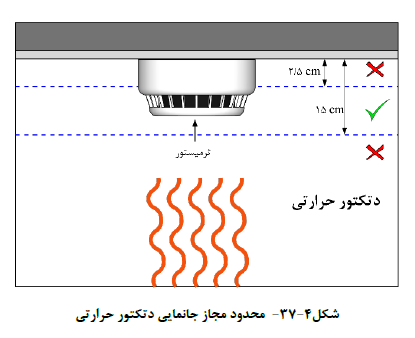

۴-۲-۹-۴- دتکتورهای دودی و حرارتی باید به نحوی روی سقف جانمایی شود که المان های حس گر آن در محدوده  ذکر شده زیر قرار گیرد :

۱) ۲/۵ تا ۱۵ سانتی متر برای دیکتورهای حرارتی

۲) ۲/۵ تا ۶۰ سانتی متر برای دتکتورهای دودی

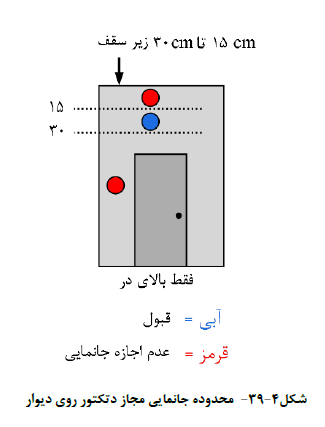

۵-۲-۹-۴- در صورتی که نصب دتکتور بر روی سقف امکان پذیر نباشد در اتاق ها و راهروهایی که طول یا عرض آن از ۱۰ متر بیشتر نیست و مساحت آن از ۵۰ متر مربع تجاوز نمی کند، دتکتور می تواند با رعایت شرایط زیر روی دیوار نصب  شود: (شکل (۴-۳۹))

    الف) قسمت بالای آلمان حس گر در محدوده ۱۵ تا ۳۰ سانتی متری زیر سقف قرار گیرد.

    ب) قسمت پایین المان حسگر بالاتر از تراز بازشوی در قرار گیرد.

    پ) مناسب بودن جهت نصب روی دیوار توسط سازنده دتکتور اعلام شده باشد.

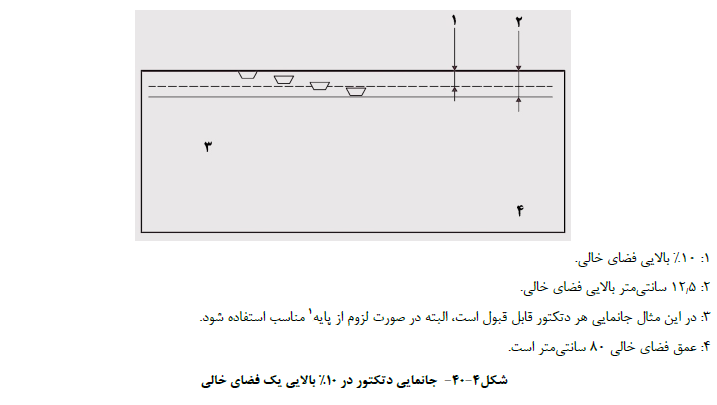

۶-۲-۹-۴- در فضاهای خالی بدون تهویه که عمق آن بیشتر از ۱٫۵ متر نیست، المان حس گر دیکتور باید در محدوده  ۱۰% یا ۱۲/۵ سانتی متر بالایی آن فضا (هر کدام بزرگتر بود) جانمایی شود. فضاهای خالی با عمق بیش از ۱/۵ متر مانند یک اتاق در نظر گرفته می شود و باید الزامات بند ۴-۹-۲-۴ را اعمال کرد. در فضاهای خالی کم عمق ممکن است لازم  باشد که دتکتور در جهت نامتعارف نصب شود، در این صورت باید تمهیدات لازم به منظور پیشگیری از تاثیر نامطلوب  نفوذ گرد و خاک بر روی دتکتور با در نظر گرفتن توصیه های سازنده پیش بینی شود.

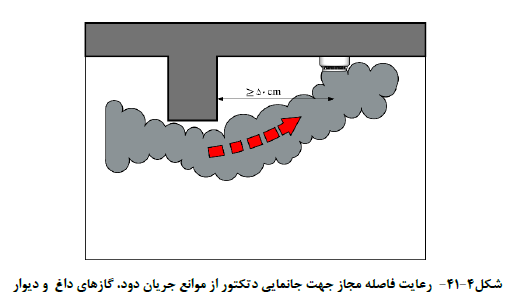

۷-۲-۹-۴- دتکتورهای حرارتی و دودی را نباید در فاصله ۵۰ سانتی متری از هرگونه دیوار، پارتیشن یا موانع جریان دود و گازهای داغ مانند تیرهای سازه ای و داکت که در آنها موانع دارای عمق بیش از ۲۵ سانتی متر است، جانمایی کرد.

برای نصب دتکتورهای حرارتی و دودی در نزدیکی دیوار، پارتیشن یا موانع جریان دود و گازهای داغ باید شرایط زیر رعایت شود :

الف) دتکتورهای حرارتی و دودی باید در فاصله بیش از ۵۰ سانتی متر از هرگونه دیوار با پارتیشن نصب شود.

ب) در صورتی که عمق موانع جریان دود و گازهای داغ (مانند تیرهای سازه ای و داکت) بیش از ۲۵ سانتی متر باشد باید دتکتور در فاصله بیش از ۵۰ سانتی متر از این مسدود کننده نصب شود.

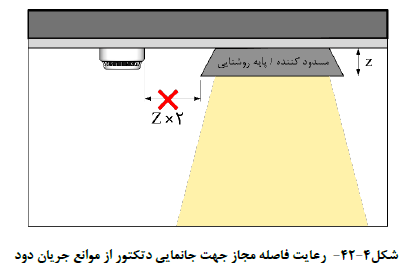

پ) در صورتی که عمق موانع جریان دود (مانند تیرهای سازه ای، داکت و چراغ روشنایی) بیش از ۲۵ سانتی متر نباشد. باید دتکتور در فاصله بیش از دو برابر عمق مانع نصب شود.

یادآوری - در صورتی که ابعاد فضای محصور بیش از ۱ متر نباشد تطابق با بند ۴-۹-۲-۷ ممکن نیست، در این صورت دتکتور تا حد امکان در مرکز آن فضا نصب می شود.

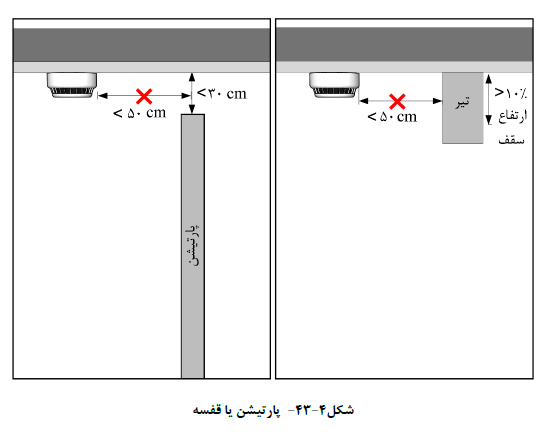

۸-۲-۹-۴- در صورتی که فاصله لبه بالایی پارتیشن یا قفسه تا سقف کمتر یا مساوی ۳۰ سانتی متر باشد، باید آنها را مانند دیواری که تا سقف امتداد دارد در نظر گرفت.

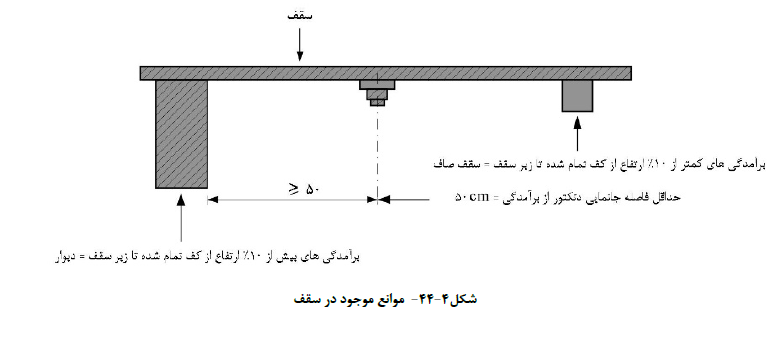

۹-۲-۹-۴- موانع موجود در سقف مانند تیرهای سازه ای با عمق بیش از ۱۰% ارتفاع کل سقف (اصلی) را باید به عنوان دیوار لحاظ کرد.

یادآوری - رعایت بند ۴-۹-۲-۹ در خصوص سقف و کف کادب نیز الزامی است.

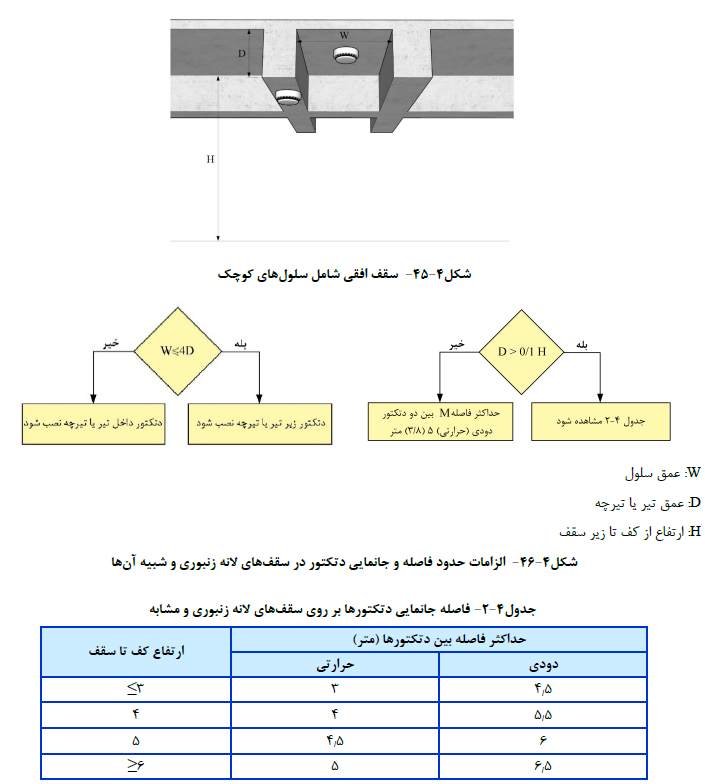

۱۰-۲-۹-۴- در حالتی که سقف های افقی شامل یک سری بخشهای کوچک باشد (سقف های لانه زنبوری)، باید فواصل و محل جانمایی دتکتورها مطابق جدول (۴-۲) باشد.

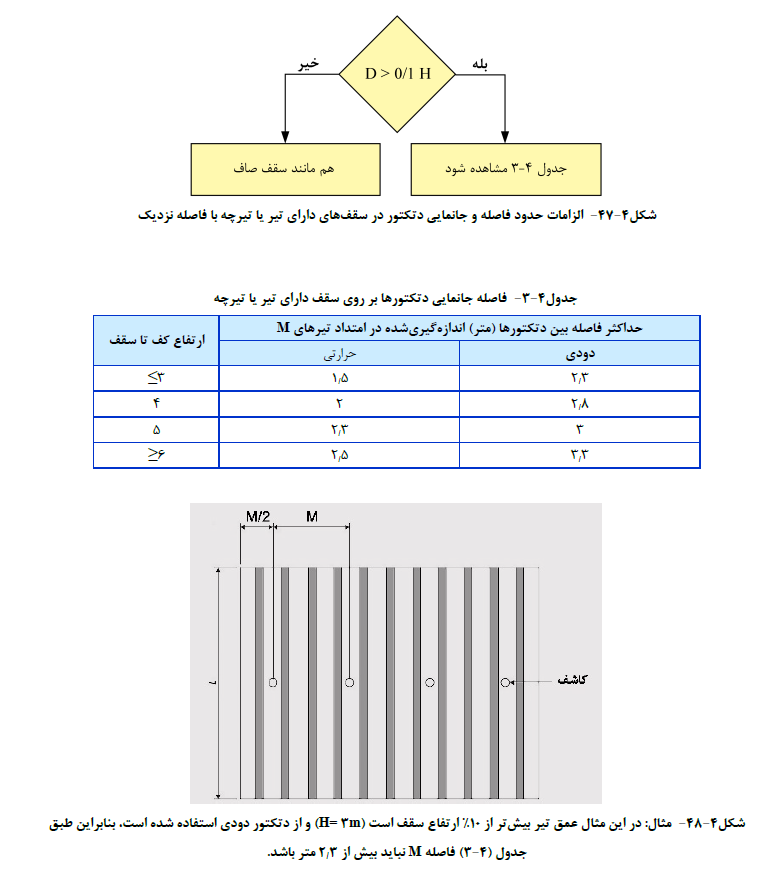

در فضاهایی که تعدادی تیر و تیرچه با فواصل نزدیک به یک دیگر مانند سقف های تیرگذاری شده و سلول های طویل وجود دارد. چنانچه طول سلول ها از L بیشتر نباشد، فاصله بین دتکتورها (M) در امتداد ابعاد کوچک تر سلول ها باید مطابق جدول (4-3) باشد. فاصله بین دتکتور آخر و دیوار نصف M در نظر گرفته میشود باید دتکتورها را در مرکز سلول ها جانمایی کرد اگر طول سلول بزرگتر از L باشد، در این حالت باید سلول ها را به قسمت های کوچکتری در نظر گرفت که طول آنها بیشتر از L نباشد و اگر این امر عملی نباشد باید در هر سلول یک دتکتور جانمایی کرد.

    • مقدار برای دتکتور دودی ۱۰/۶ متر در نظر گرفته شود.

    • مقدار برای دتکتور حرارتی ۷/۵ متر در نظر گرفته شود.

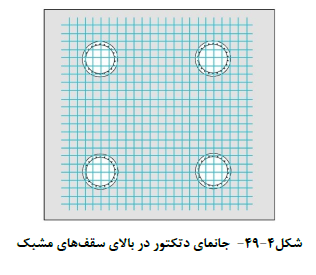

۱۱-۲-۹-۴- از دیکتورهای جانمایی شده در بالای سقف کاذب مشبک می توان به منظور حفاظت ناحیه زیر سقف کاذب  استفاده کرد اگر:

    ۱) سوراخ ها یکنواخت و در سراسر سقف موجود باشد و بیش از ۴۰% سطح را تشکیل دهد و

    ۲) حداقل ابعاد هر سوراخ در هر بعد ۱ سانتی متر باشد و

    ۳) ضخامت سقف کاذب بیشتر از سه برابر کوچکترین ابعاد هر سوراخ نباشد.

در صورتی که یکی از سه شرط فوق برقرار نباشد دتکتورها باید زیر سقف کاذب نصب شود و در صورتی که فضای بالای سقف کاذب الزام به حفاظت داشته باشد، دتکتورهای دیگری باید زیر سقف اصلی (داخل سقف کاذب) جانمایی شود.

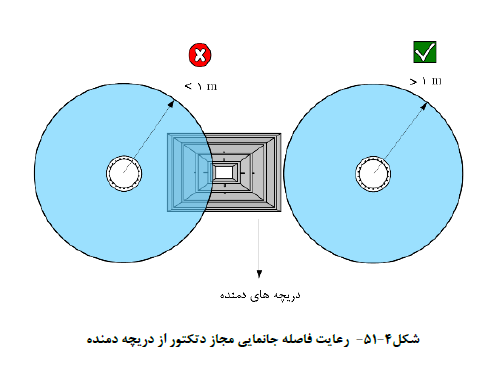

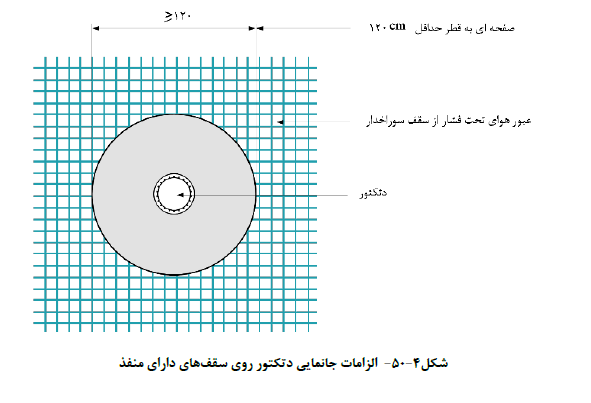

۱۲-۲-۹-۴- دتکتور نباید در فاصله کمتر از یک متری دریچه دمنده سیستم تهویه جانمایی شود. در مواردی که هوا از طریق سقف های سوراخ دار با فشار دمیده می شود، سقف باید در شعاع حداقل ۶۰ سانتی متری پیرامون هر دتکتور فاقد سوراخ باشد.

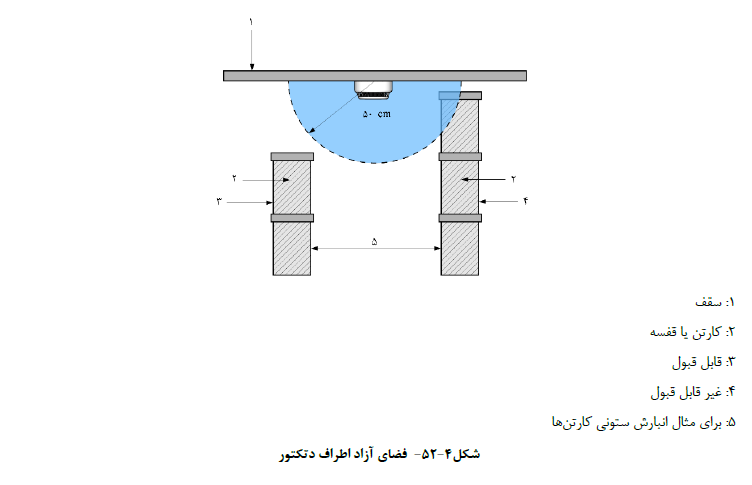

۱۳-۲-۹-۴- در جانمایی دتکتور باید توجه شود که در زیر آن فضای آزاد به شعاع ۵۰ سانتی متر وجود داشته باشد.

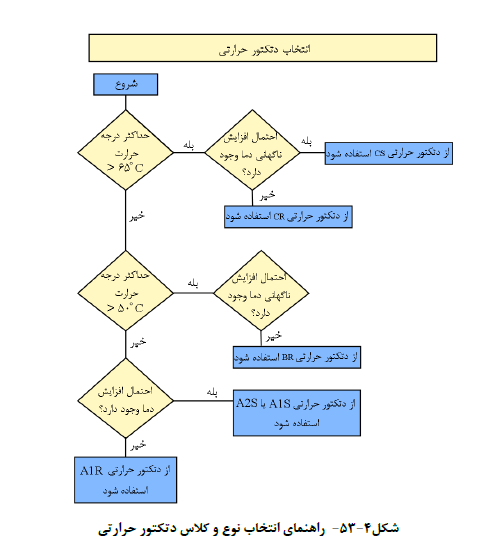

۱۴-۲-۹-۴- پاسخ دمایی ثابت دتکتورهای حرارتی نقطه ای نباید کمتر از ۲۹ درجه سانتی گراد بالاتر از دمای محیطی باشد که انتظار می رود دتکتور به صورت طولانی مدت در معرض آن قرار گیرد هم چنین نباید کمتر از ۴ درجه سانتی گراد بالاتر از حداکثر دمایی باشد که انتظار می رود دتکتور در شرایط عادی به مدت کوتاه در معرض آن قرار گیرد. (ر.ک. شکل(4-53)).

۱۵-۲-۹-۴- دتکتور حرارتی نرخ افزایشی نباید در محیطی که در آن نوسانات دمایی زیاد است جانمایی شود.

یادآوری - این محیط ها مانند آشپزخانه ها، اتاق های دیگ بخار، محل های بارگیری با درهای بزرگ مشرف به هوای آزاد و نورگیر سقفی و غیره است.

۳-۹-۴- الزامات جانمایی و طراحی دتکتور دودی خطی (بیم دتکتور)

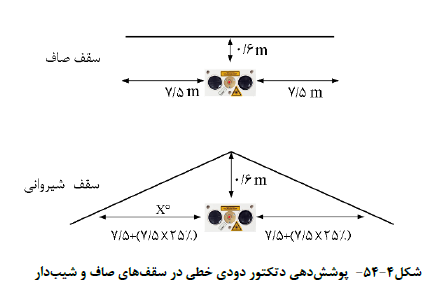

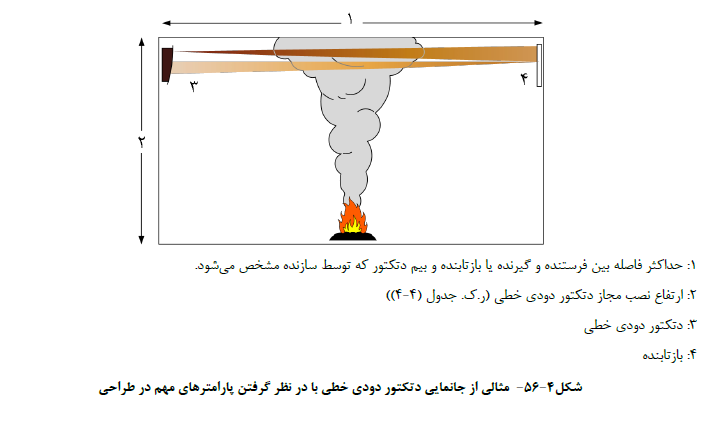

۱-۳-۹-۴- دتکتور دودی خطی باید به نحوی جانمایی شود که فاصله افقی هر نقطه از فضای حفاظت شده با پرتو نور بیش از ۷٫۵ متر نباشد.

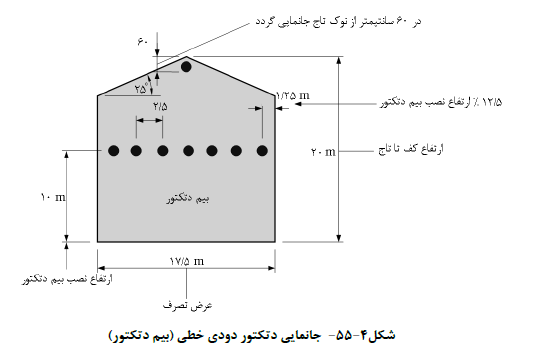

۲-۳-۹-۴- اگر منطقه تحت حفاظت دارای سقف شیروانی (شیبدار) باشد، جهت دتکتورهایی که در راس یا نزدیکی راس جانمایی می شود، می توان فاصله افقی بیان شده در بند ۴-۹-۳-۱ را به ازای هر درجه شیب سقف، ۱% افزایش داد و حداکثر درصد افزایش مجاز ۲۵% است. برای سایر دتکتورهایی که در رأس یا نزدیکی راس جانمایی نمی شود. باید فاصله  افقی بین دتکتورها را مطابق بند ۴-۹-۳-۱ انتخاب کرد.

۳-۳-۹-۴- الزامات ذکر شده در بندهای ۴-۹-۲-۳، ۴-۹-۲-۴، ۴-۹-۲-۴، ۶-۹-۲-۴، ۸-۹-۲-۹ و ۴-۹-۲-۱۱ باید در خصوص استثناهای ارایه شده در ۴-۹-۳-۴ اعمال شود.

۴-۳-۹-۴- دتکتورهای دودی خطی ممکن است در شرایط زیر با فاصله ای بیش از ۶۰ سانتی متر نسبت به سقف (یا ۶۰ سانتی متر زیر راس سقف شیب دار) جانمایی شود :

الف) هنگامی که از دتکتور دودی خطی جهت حفاظت تکمیلی برای کشف صعود دود استفاده می شود فاصله بین دتکتورهای دودی خطی نباید از ۲۵% ارتفاع نصب دتکتورهای دودی خطی بیش تر باشد. (شکل ۴-۵۵)

یادآوری - در صورتی که بار حریق قابل توجه ای بالاتر از سطح نصب دتکتورها وجود نداشته باشد، می توان از نصب دتکتور در راس یا نزدیکی سقف چشم پوشی کرد.

ب) هنگامی که دتکتور دودی خطی در یک زاویه ای نسبت به افق به نحوی نصب می شود تا بتواند صعود دود را از پایین کشف کند.

پ) هنگامی که امکان جانمایی دتکتور دودی خطی نزدیک به راس سقف شیبدار به دلیل ویژگی های فیزیکی سقف ممکن نیست فاصله عمودی دتکتور دودی خطی نسبت به راس سقف نباید از H/10 (H برابر است با ارتفاع از کف تمام شده تا راس سقف شیب دار) و ۲/۵ متر کمتر باشد.

۵-۳-۹-۴- دتکتور دودی خطی نباید در تصرف هایی که در شرایط عادی مانعی در مسیر دتکتور قرار می گیرد، استفاده شود.

۶-۳-۹-۴- در صورتی که امکان داشته باشد که انسان ها درون منطقه ایی که دتکتور دودی خطی نصب شده است، رفت و آمد کنند، دتکتور دودی خطی باید حداقل ۲/۷ متر بالاتر از کف تمام شده ی تصرف باشد.

یادآوری - امکان انسداد پرتو نور توسط بالابر (لیفتراک) را باید در نظر گرفت لذا در این حالات دتکتور دودی خطی باید در ارتفاع مناسبی نصب شود.

۷-۳-۹-۴- فرستنده، گیرنده و منعکس کننده باید بر روی سطوح جامد نصب شود که بر اثر تغییرات دما یا بار اعمال شده به سطح حرکت نکند، تا تاثیر نامطلوب بر روی تنظیمات دتکتور دودی خطی نداشته باشد.

۸-۳-۹-۴- محدوده حفاظتی طولی دتکتور دودی خطی نباید از آنچه سازنده مشخص کرده است، تجاوز کند.

۹-۳-۹-۴- منطقه کشف تحت حفاظت توسط یک دتکتور دودی خطی باید مطابق با الزامات بند ۴-۵ باشد.

۱۰-۳-۹-۴- هرگاه چندین دتکتور دودی خطی در یک تصرف نصب شده باشد، نحوه تغذیه دتکتورهای دودی خطی باید به صورتی باشد که اگر تغذیه یک دتکتور دودی خطی به هر دلیلی قطع شد، سایر دتکتورهای دودی خطی همچنان در مدار باشد.

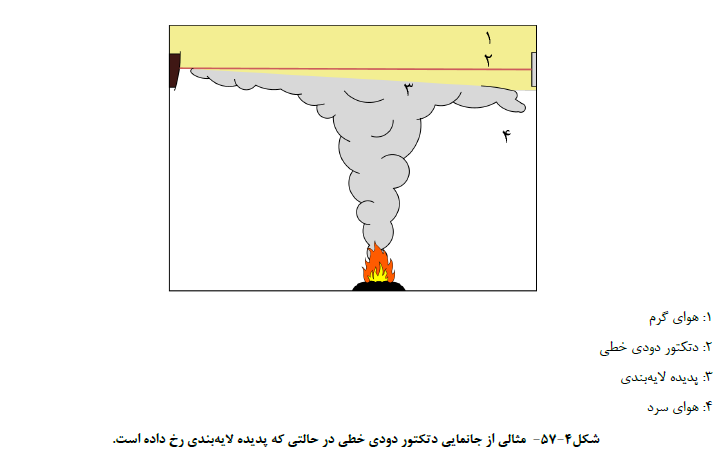

۱۱-۳-۹-۴- در جانمایی دتکتور دودی خطی به دلیل ایجاد پدیده لایه بندی ملاحظاتی مانند ارتفاع سقف، شکل سقف، سطوح و موانع، نحوه تهویه، ویژگی های احتراق مواد موجود و پیکربندی انبارش در منطقه تحت حفاظت، باید در طراحی مدنظر قرار گیرد.

یادآوری - لایه بندی زمانی رخ می دهد که هوای داخل یک اتاق در دماهای مختلف به چند لایه تبدیل شود. به عنوان مثال ممکن است ناحیه زیر سقف آتریوم با نور خورشید گرم شود و لایه ای از هوای گرم بالای حجم اصلی آتریوم ایجاد کند. دود توسط آتش گرم می شود و از لایه های پایین تر و سردتر بالا می آید تا به لایه گرم تر برسد، مطابق شکل (۴-۵۷) از یک ارتفاعی به بعد دیگر دود تمایلی به صعود ندارد و در امتداد مرز هوای سرد/گرم، به صورت افقی روی سقف پخش می شود و احتمالا هرگز به دتکتورهای جانمایی شده روی سقف نمی رسد یا نزدیک نمی شود. بنابراین جانمایی و حساسیت نهایی دتکتور دودی خطی باید در معرض یک ارزیابی مهندسی باشد که خارج از محدوده این فصل است.

۴-۹-۴- الزامات طراحی و جانمایی دتکتور حرارتی خطی

۱-۴-۹-۴- دتکتور حرارتی خطی باید به گونه ای جانمایی شود که حداکثر فاصله بین دتکتورها حرارتی خطی بیش از ۵٫۳ متر نباشد.

۲-۴-۹-۴- اگر منطقه تحت حفاظت دارای سقف شیروانی باشد، می توان فاصله پوشش دهی دتکتورهای حرارتی خطی که در رأس یا نزدیک رأس سقف جانمایی می شود را به ازای هر درجه از شیب سقف ۱% افزایش داد. در مورد دتکتورهای حرارتی خطی که در رأس یا نزدیک آن جانمایی نمی شود بایستی مطابق بند ۴-۹-۴-۱ رفتار شود.

یادآوری - تأثیر شیب سقف جهت دتکتور حرارتی در راس یا نزدیک رأس حداکثر تا شیب ۲۵ درجه است.

۳-۴-۹-۴- بندهای ۴-۹-۲-۳،-۴-۹-۲-۴، ۴-۹-۲-۴، ۶-۹-۲-۴، ۸-۹-۲-۹ و ۴-۹-۲-۱۱ در مورد دتکتور حرارتی خطی صادق است.

۴-۴-۹-۴- در شرایطی که دتکتور حرارتی خطی فاصله ای کمتر از ۵۰ سانتی متر تا دیوار، پارتیشن و/یا هر مسدود کننده جریان گازهای داغ (مانند تیرهای سازه ای، کانال های هوا و غیره) داشته باشد باید آن قسمت دتکتور حرارتی خطی را بدون توانایی کشف حریق دانست.

یادآوری - آن قسمت های دتکتور حرارتی خطی که در فاصله ۵۰ سانتی متری از تجهیزات قرار دارد،. لازم نیست که مطابق بند ۴-۹-۴-۴ باشد.

۵-۴-۹-۴- در فضایی که دتکتور حرارتی خطی جهت حفاظت یک منطقه عمومی مورد استفاده قرار نمی گیرد و بلکه جهت حفاظت از یک تجهیز خاص یک دستگاه، سینی کابل و غیره مورد استفاده قرار می گیرد، باید دتکتور حرارتی خطی در مکانی نزدیک به تجهیز جانمایی شود تا بتواند در صورت رخ داد حریق، در سریع ترین زمان ممکن حرارت را کشف کند.

۶-۴-۹-۴- در هنگام اجرای دتکتور حرارتی خطی باید شعاع خمش را در کابل کشی مطابق دستور سازنده لحاظ کرد و از ایجاد زاویه های قائم پرهیز کرد.

۷-۴-۹-۴- پس از جانمایی دتکتور حرارتی خطی در منطقه تحت حفاظت باید انتهای کابل که آلمان انتهای خط به آن بسته می شود درون جعبه ای استاندارد قرار داده شود. جعبه مذکور باید درجه حفاظتی متناسب با نوع تصرف داشته باشد.

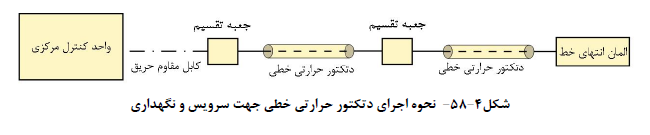

۸-۴-۹-۴- حدود ۱ الی ۲ متر کابل در محلی قابل دسترس جهت امتحان دتکتور حرارتی خطی باید مطابق با شکل (۵۸-۴) در نظر گرفته شود.

۵-۹-۴- الزامات طراحی و جانمایی دتکتور دودی مکنده

۱-۵-۹-۴- در صورتی که قرار باشد سیستم دتکتور دودی مکنده حفاظت عمومی یک تصرف را بر عهده داشته باشد. هر نقطه نمونه برداری باید به عنوان یک دتکتور دودی نقطه ای در نظر گرفته شود منوط به اینکه هر کدام از نقاط نمونه برداری حساسیت معادل با یک دتکتور دودی نقطه ای را داشته باشد. بنابراین جانمایی این نقاط نمونه برداری باید مطابق بند الف ۴-۹-۲ باشد. با توجه به اینکه دتکتور دودی مکنده در واقع نمونه ای از هوا را از طریق نقاط نمونه برداری (سوراخ های موجود در لوله کشی ها) می گیرد، لازم نیست بند ۴-۹-۲-۴ در این مورد صدق کند و می توان نقاط نمونه برداری را هم سطح با سقف اجرا نمود.

۲-۵-۹-۴- در مواردی که قرار باشد سیستم دتکتور دودی مکنده جهت حفاظت فضاهایی با سقف بلند (بیش از ۲۵ متر) استفاده شود و احتمال لایه بندی پیش از رسیدن دود به سقف وجود داشته باشد. نمونه برداری باید در سطوح مختلف صورت گیرد و در صورت امکان از لوله های عمودی درون فضای اصلی استفاده شود.

۳-۵-۹-۴- طراحی لوله های دتکتور دودی مکنده مانند قطر سوراخها فاصله بین سوراخ ها و غیره باید مطابق نرم افزار طراحی ارایه شده توسط سازنده، تعیین شود.

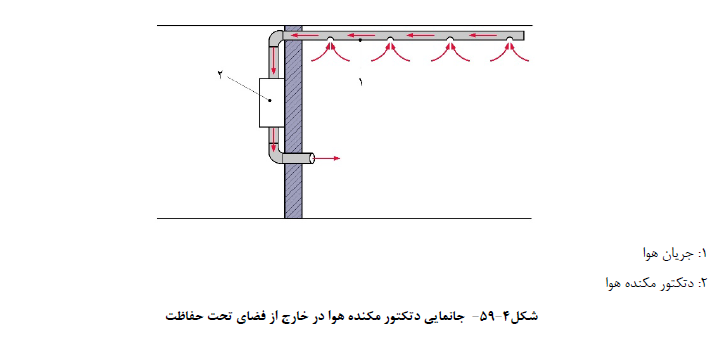

۴-۵-۹-۴- ترجیحا دتکتور دودی مکنده درون منطقه تحت حفاظت جانمایی شود ولیکن هرگاه دتکتور دودی مکنده در خارج از فضای تحت حفاظت جانمایی شود، باید هوای خروجی آن به فضای تحت حفاظت، لوله کشی شود.

۵-۵-۹-۴- یک دتکتور دودی مکنده نباید منطقه ای بیشتر از یک منطقه کشف را پوشش دهد.

۶-۵-۹-۴- برای کاربردهای معمولی باید از دتکتور دودی مکنده کلاس C استفاده شود.

۷-۵-۹-۴- برای کاربردهای سقف بلند (بیش از ۱۵ متر)، که غلظت دود از نظر طراحی محاسبه می شود. باید از دتکتور دودی مکنده کلاس B استفاده شود.

۸-۵-۹-۴- برای مناطقی که جریان هوای آنها زیاد است (بیش از ۴ متر بر ثانیه)، از یک دتکتور دودی مکنده کلاس A برای نمونه برداری در دریچه های برگشت هوا استفاده می شود.

۶-۹-۴- الزامات طراحی و جانمایی دتکتورهای شعله

۱-۶-۹-۴- دتکتور شعله باید فاصله کافی را از منبع حریق داشته باشد تا اطمینان حاصل شود که مناطق خطرناک با حداقل نقاط سایه یا نقاط کور محافظت می شود. در مواردی که به دلیل وجود اجسامی مانند تجهیزات یا قفسه های ذخیره سازی، مناطق حفاظت نشده قابل توجهی وجود داشته باشد، باید دتکتورهای اضافی برای پوشش این مناطق نصب شود.

یادآوری - اصول کارایی دتکتور شعله مادون قرمز با فرابنفش باید درک شود تا انتخاب و مکان صحیح دستگاه خاصی متناسب با خطر و سطح حفاظت مورد نیاز امکان پذیر شود. دستور العمل سازنده اطلاعات مهمی را برای نوع دتکتور انتخاب شده ارایه می دهد.

۲-۶-۹-۴- دتکتور شعله برای عملکرد صحیح نیاز به خط دید مستقیم و واضح به سمت حریق دارد و جانمایی آن در ارتفاع پایین نسبت به سطح زمین می تواند مانع کشف زود هنگام حریق شود.

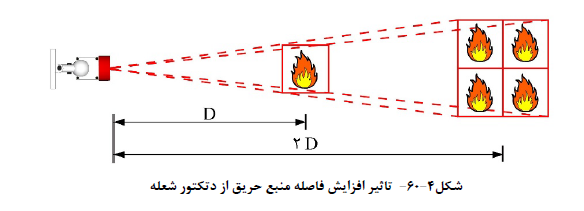

۳-۶-۹-۴- با افزایش فاصله دتکتور شعله از حریق حساسیت دتکتور کاهش می یابد چرا که تشعشعات شعله تقریبا با مجذور فاصله از منبع حریق رابطه معکوس دارد.

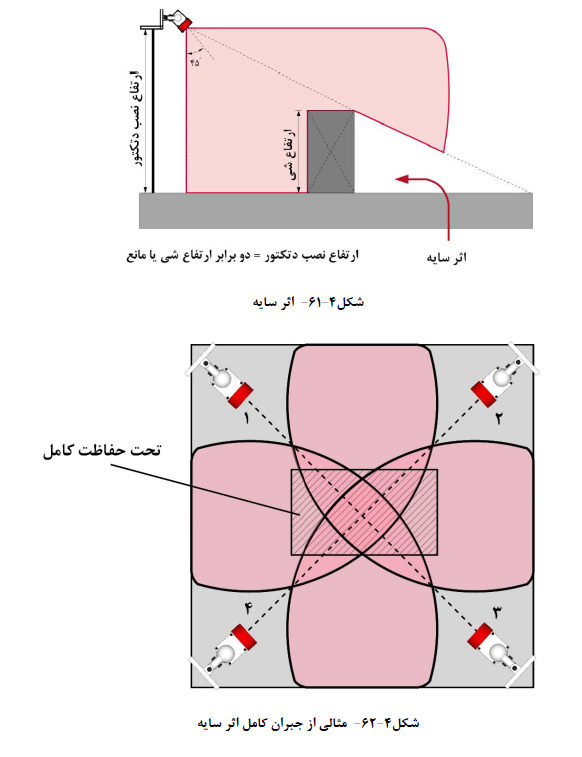

۴-۶-۹-۴- برای جبران اثر سایه در جانمایی دتکتور شعله، باید ارتفاع نصب دتکتور شعله را حداقل دو برابر ارتفاع مسدود کننده لحاظ کرد.

۷-۹-۴- الزامات محدودیت های ارتفاع سقف

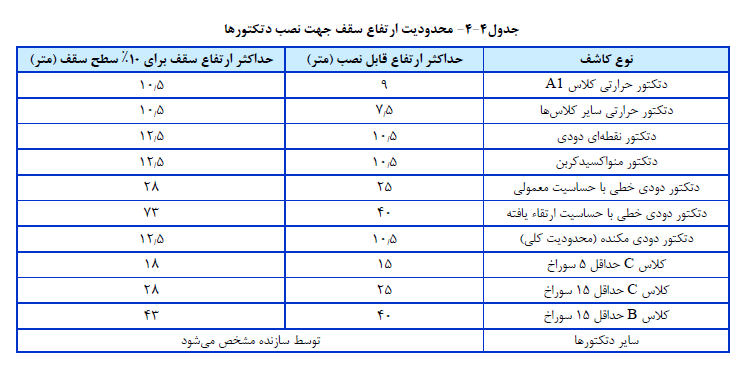

دتکتورهای حرارتی دودی و گازهای حاصل از احتراق نباید بر روی سقف هایی با ارتفاع بیش از آنچه در ستون اول جدول (۴-۴) قید شده، نصب شود. اگر قسمت کوچکی از سقف یعنی کمتر از ۱۰% سقف منطقه تحت حفاظت، از شرط بیان شده تجاوز کند، باز هم این نواحی مرتفع تر، به خوبی تحت حفاظت قرار خواهند داشت منوط به اینکه از ارتفاع ذکر شده در ستون دوم جدول (۴-۴) تجاوز نکند.

یادآوری ۱- هرگاه شفت های عمودی دارای ارتفاع بسیار بلند (برای مثال بزرگتر از ۲۵ متر) باشد، بهتر است دتکتور را در چندین سطح جانمایی کرد یا حساسیت دتکتور جانمایی شده در سقف شفت را افزایش داد.

یادآوری ۲- توصیه های جدول (۴-۴) برای کلاس و حداقل تعداد سوراخ های نمونه برداری دتکتور دودی مکنده ممکن است برای سازه های عمودی یا دودکش مانند سازگار باشد.

۹-۴- الزامات طراحی و جانمایی دتکتور دودی کانالی

۱-۸-۹-۴- در کانال هوای برگشتی هر سیستم هوارسانی که دارای ظرفیتی بیش از ۲۰۰۰ فوت مکعب بر دقیقه باشد، باید یک دتکتور کانالی در پلنیوم برگشتی هر طبقه جانمایی شود.

۲-۸-۹-۴- جانمایی فقط دتکتور کانالی در یک تصرف کافی نیست و باید سطح حفاظتی دیگری توسط سایر دتکتورها لحاظ کرد.

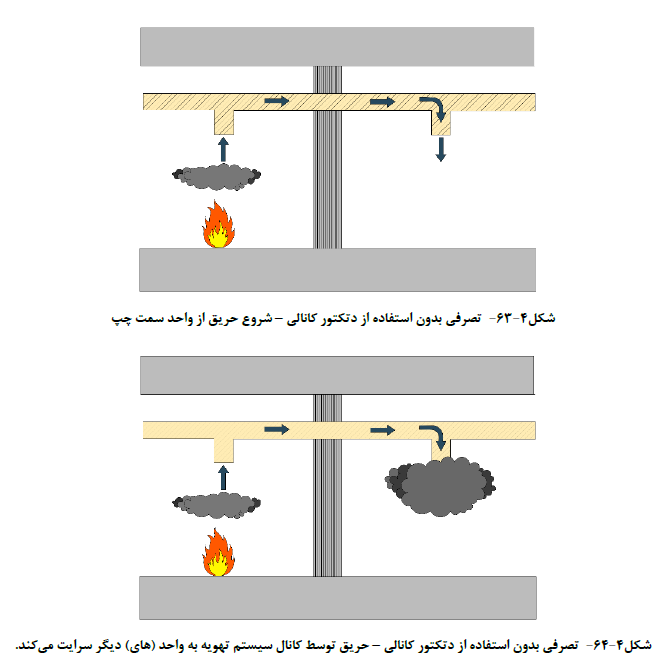

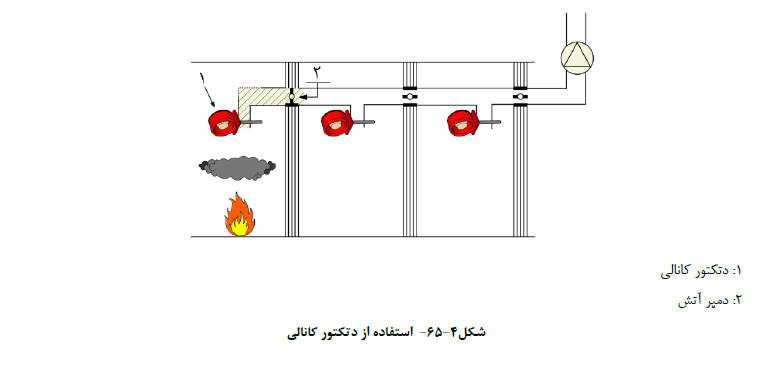

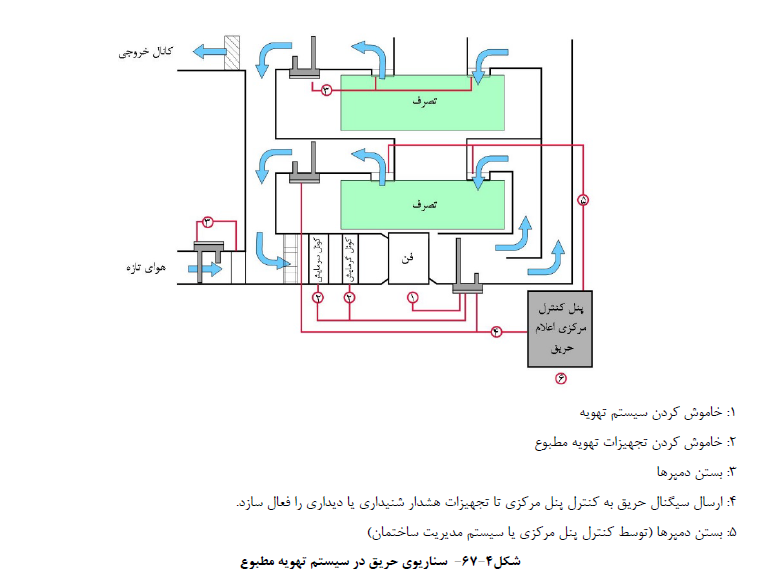

یادآوری - هنگامی که حریق به کانال هوای برگشت نفوذ کند، دتکتور کانالی دود را کشف کرده و مطابق سناریو حریق کنترل پنل مرکزی سیستم، فرمان بستن شدن دمپر آتش را ارسال می کند.

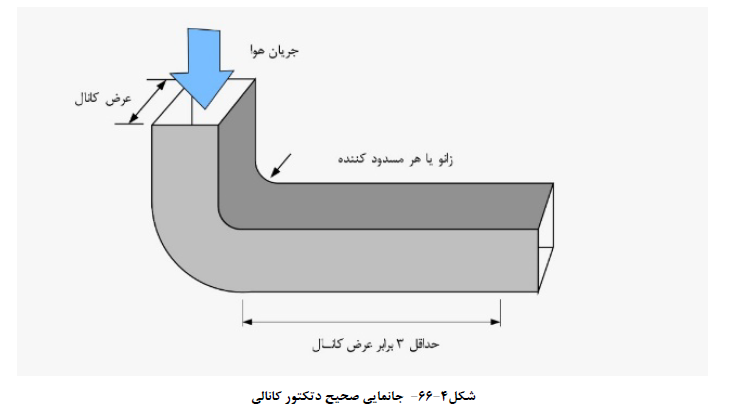

۳-۸-۹-۴- دتکتور کانالی (لوله نمونه برداری) باید در قسمت های مستقیم کانال و با فاصله حداقل سه برابر عرض کانال، دورتر از نزدیکترین خم یا زانویی جانمایی شود.

۴-۸-۹-۴- نوع دتکتور انتخاب شده برای دتکتور کانالی باید از نوع دتکتور دودی اپتیکال باشد.

۵-۸-۹-۴- مشخصات دتکتور کانالی باید با دامنه سرعت هوایی که ممکن است در کانال جریان داشته باشد، مطابقت داشته باشد.

۶-۸-۹-۴- اگر ارتفاع و عرض مجرا از ابعاد مشابهی برخوردار باشد، نصب دتکتور کانالی به صورت عمودی به منظور غلبه بر لایه بندی دود گرم ترجیح داده می شود، لذا باید اطمینان حاصل شود که نمونه گیری حداقل در یک سوم بالای مجرا رخ خواهد داد.

۷-۸-۹-۴- موقعیت دتکتورهای کانالی در سیستم تهویه مطبوع باید مطابق با هدف و میزان سیستم هدایت هوا باشد.

۸-۸-۹-۴- قرارگیری دتکتور کانالی در بالادست ورودی هوا، خروجی هوا و فن خروجی در سیستم پرفشار ممکن است. اثرات رقیق شدن دود را که می تواند در سیستم های تهویه رخ دهد به حداقل برساند.

۹-۸-۹-۴- دتکتور کانالی در نظر گرفته شده برای کنترل حرکت دود، باید در بالادست هر فیلتر جانمایی شود.

یادآوری - هرگاه برای نظارت بر فیلتر برای آتش سوزی نیاز خاصی وجود دارد، برای این منظور باید از دتکتور کانالی اضافی استفاده کرد.

۱۰-۸-۹-۴- دتکتور کانالی مستقل باید مطابق با 27-54 EN نشانگرهای دیداری از سه حالت حریق، خطا و عادی را ارایه دهد تا اپراتور بتواند وضعیت دتکتور کانالی را نظارت کند. هنگامی که دتکتور کانالی به صورت مستقل استفاده می شود باید هشدار قابل شنیدن را به نحوی ایجاد کند که شدت صوت آن حداقل ۵ دسی بل بالاتر از سطح نویز زمینه معمول باشد.

۱۱-۸-۹-۴- اگر از دتکتور کانالی به صورت سیستم مستقل استفاده شود، دتکتور باید وسیله ای برای تنظیم مجدد دستی حالت هشدار با وضعیت خطا را فراهم کند.

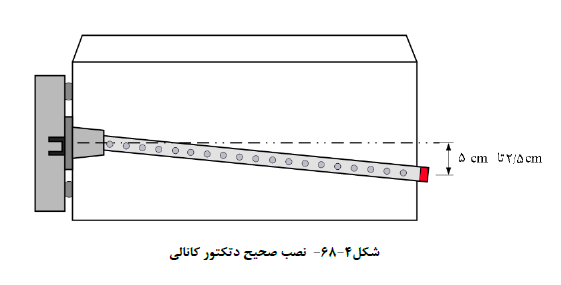

۱۲-۸-۹-۴- در هنگام جانمایی لوله دتکتور کانالی در کانال، برای جلوگیری از عمل میعان باید نصب مطابق شکل زیر اجرا شود.
