مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۱۴-۴- یکپارچگی سیستم های کشف و اعلام حریق

۱-۱۴-۴- جانمایی ایزولاتور در ورودی یا خروجی هر منطقه کشف سیستم آدرس پذیر الزامی است.

یاداوری ۱- در صورتی که کنترل پنل مرکزی اعلام حریق فاقد ایزولاتور باشد، باید برای ورود و خروج لوپ، ایزولاتور در نظر گرفته شود.

یادآوری 2- هرگاه تعداد تجهیزات در یک منطقه کشف بیش از ۳۲ عدد باشد، باید علاوه بر ایزولاتور هر منطقه کشف، به ازای هر ۳2 تجهیز یک ایزولاتور در نظر گرفته شود.

یادآوری 3- در یک سیستم اعلام حریق آدرس پذیر که تعداد تجهیزات بیش از ۵۱۲ باشد تمامی تجهیزات باید دارای  ایزولاتور داخلی باشد.

۲-۱۴-۴- کنترل پنل اعلام حریق آدرس پذیر که دارای بیش از ۵۱۲ تجهیز آدرس پذیر اتصال یافته است. باید مطابق با استاندارد 2-EN54 مجهز به پردازنده ی پشتیبان باشد.

یادآوری - در شرایطی که نیاز به استفاده بیش از یک مرکز کنترل پنل باشد تمامی مراکز کنترل پنل باید به صورت شبکه به یک دیگر متصل شود.

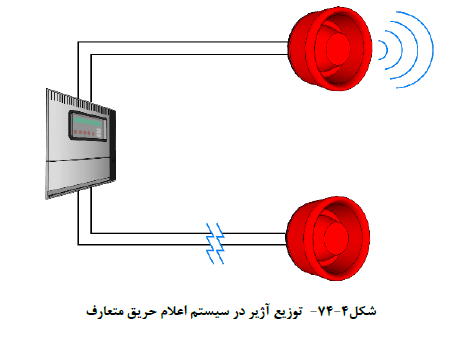

۳-۱۴-۴- هر سیستم اعلام حریق متعارف باید دارای حداقل دو مدار آژیر باشد معمولا یکی از دو مدار مذکور جنب کنترل پنل اعلام حریق جانمایی و مدار دیگر در ساختمان توزیع می شود.

یادآوری - پیکربندی دو مدار آژیر متعارف می تواند در صورت تایید مقام مسئول به نوع دیگری انجام شود.

۴-۱۴-۴- سیستم اعلام حریق آدرس پذیر باید به نحوی طراحی شود که حداقل یک ازیر در ابتدای مدار رفت یا برگشت لوپ قرار گیرد.

۵-۱۴-۴- ایجاد انشعاب T در مدار سیستم اعلام حریق متعارف مجاز نیست.

یادآوری - استفاده از انشعاب T در سیستم اعلام حریق آدرس پذیر محدود به مجوز سازنده تجهیزات است. در این حالت تعداد تجهیزات روی انشعاب T نمی تواند بیش از ۳۲ عدد باشد.

۶-۱۴-۴- در سیستم اعلام حریق متعارف نحوه سربندی دتکتورها باید به صورتی باشد که هرگاه دتکتور از پایه جدا شد، خطای آن بر روی کنترل پنل اعلام حریق نمایش داده شود.

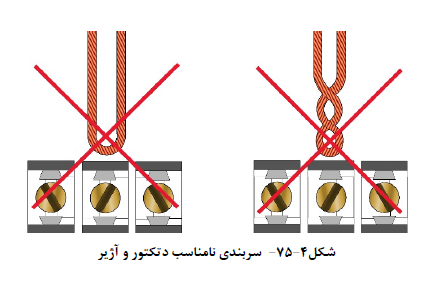

۷-۱۴-۴- از حلقه کردن کابل ها در هنگام سربندی دتکتورها و آژیرها خودداری شود. ( شکل (۴-۷۵))

۸-۱۴-۴- تعداد دتکتورها شستی ها و تجهیزات هشداری شنیداری و دیداری در سیستم اعلام حریق متعارف در هر مدار محدود به مجوز سازنده تجهیزات است.

یادآوری - حداکثر تعداد تجهیزات کشف حریق در هر مدار سیستم اعلام حریق متعارف ۳۲ عدد است.

۹-۱۴-۴- تعداد دتکتورها، شستی ها، تجهیزات هشدار شنیداری، دیداری و اینترفیس ها در هر لوپ سیستم اعلام حریق آدرس پذیر باید توسط نرم افزار محاسبات حلقه (سازنده ارایه می دهد) انجام شود.

۱۰-۱۴-۴- کابل های هر لوپ سیستم اعلام حریق آدرس پذیر تحت هیچ شرایط نباید دارای مسیر مشترک باشد.

یادآوری - در صورتی که طول کابل کشی مشترک بیش از ۳ متر نباشد، رعایت بند ۴-۱۴-۱۰ الزامی نیست.

۱۱-۱۴-۴- تجهیزات سیستم های اعلام حریق متعارف باید همگی ساخت یک کارخانه باشد.

یادآوری - در صورتی که کنترل پنل و سایر تجهیزات سیستم اعلام حریق متعارف از دو سازنده متفاوت باشد باید هر دو برند دارای گواهینامه سازگاری مطابق با استاندارد 13-54 EN باشد.

۱۲-۱۴-۴- به کارگیری سیستم اعلام حریق متعارف در ساختمان هایی شامل بیش از ۱۲ منطقه کشف حریق مجاز نیست.
