مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۱۱-۳- نصب کابل در داخل کانال پیش ساخته

۱-۱۱-۳- کانال های پیش ساخته کابل کشی ممکن است به صورت آدم رو یا معمولی، از آجر با اندود سیمان و یا بتنی ساخته شود.

۲-۱۱-۳- به منظور دفع آب هایی که ممکن است در کف کانال های پیش ساخته جمع شود باید کف شورهای مناسبی که به سیستم فاضلاب یا چاه جذب آب متصل باشد در فواصل حداکثر ۴۰ متری از یکدیگر پیش بینی و نصب شود.

۳-۱۱-۳- برای هدایت آب های احتمالی، کف کانال های پیش ساخته شده بایستی دارای شیبی برابر نیم الی یک درصد در جهت کف شورهای پیش بینی شده وجود داشته باشد.

منظور از کانال پیش ساخته یا پیش ساخته شده کانال هایی است که قبل از کابل کشی ساخته شده است.

۴-۱۱-۳- به منظور پرهیز از تماس مستقیم کابل ها با کف کانال پیش ساخته شده معمولی باید در کف کانال در فواصلی حداکثر برابر با ۶۰ سانتی متر اتکایی از لوله فولاد گالوانیزه یا پروفیل ناودانی (آلومینیومی یا گالوانیزه) با چوب فشرده شده با ارتفاع ۱۰ سانتی متر از کف کانال پیش بینی، نصب و سپس کابل ها روی اتکاهای مذکور خوابانده و با بست های فلزی مناسب محکم شود.

۵-۱۱-۳- کانال های پیش ساخته شده معمولی در موتورخانه ها، پست های برق، اتاق تابلوهای برق، اتاق مولد برق و غیره باید دارای در پوش های قابل برداشت از آهن آجدار با دستگیره مناسب در تمام طول کانال باشد.

۶-۱۱-۳- برای نصب کابل در کانال های پیش ساخته شده آدم رو بایستی از قطعات پیش ساخته گالوانیزه با نصب مجزا با بست های تپانچه ای استفاده شود یا این که همزمان با ساخت کانال در تمام طول دیواره کانال و در فواصل حداکثر هر ۲ متر یک عدد پروفیل ناودانی به عرض ۱۰ سانتی متر و به طول برابر با ارتفاع کانال (از کف تا زیر سقف کانال) پیش بینی و نصب شود تا بعداً متناسب با نوع و تعداد کابل های مورد نیاز اسکلت کابل کشی، بازوها، نگه دارنده ها و سینی کابل را بتوان بدون تخریب روی ناودانی های مذکور نصب نمود.

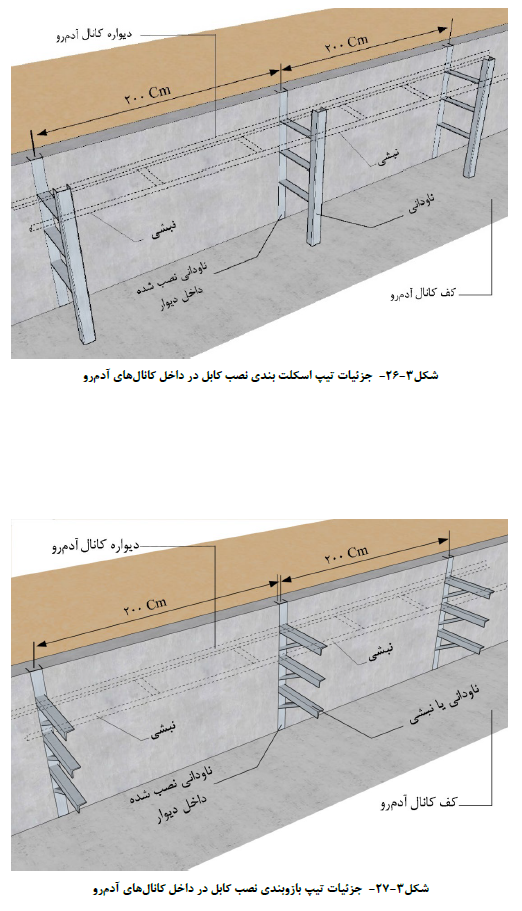

۷-۱۱-۳- برای نصب کابل در کانال های آدم رو باید در بالاترین قسمت بازوبندی نصب کابل ها (شکل (۳-۲۷)) دو عدد نبشی به طور موازی در سطح افقی یا عمودی قرار داده شده و بازوهای اتکای کابل که حداکثر فواصل آن باید ۷۰ سانتی متر باشد بین دو نبشی مذکور نصب (خطوط منقطع در شکل های (۲۶-۳) و (۳-۲۷)) و با استفاده از بست های پلاستیکی یا فلزی مخصوص کابل، کابل های مذکور روی بازوهای اتکاء خوابانده و نصب شود.

۸-۱۱-۳- در صورت استفاده از سینی کابل، ابعاد سینی های کابل باید از نظر مکانیکی با توجه به وزن کابل ها و هم چنین در صورت لزوم با در نظر گرفتن شرایط نصب، تعمیرات و رسیدگی انتخاب شود ولی به طور کلی سینی های کابل باید با ورق آهن گالوانیزه به ضخامت حداقل ۱٫۵ میلی متر ساخته شده و در صورت آویز بودن توسط میله های فولادی به قطر حداقل ۶ میلی متر در فاصله های حداکثر یک متر نگاه داشته شود.

۹-۱۱-۳- سینی های کابل چند طبقه باید با توجه به عرض آن به گونه ای انتخاب شود که دسترسی به کابل ها حداقل از  یک طرف امکان پذیر باشد. حداقل فاصله بین سینی ها ۳۰ سانتی متر باید باشد.

۱۰-۱۱-۳- هنگام نصب کابل ها بر روی سینی کابل، کابل ها باید در نزدیکی هر محل تغییر جهت سه راه یا چهارراه یا انتهای هر مسیر افقی یا قائم و همچنین به فاصله ۱۰ متر در مسیرهای افقی و ۱٫۵ متر در مسیرهای قائم به سینی ها محکم شود.

۱۱-۱۱-۳- هم بندی بین سینی های کابل و نیز اسکلت و بازوهای نصب کابل الزامی است (به فصل ۱۳ مراجعه شود).

۱۲-۱۱-۳- تمام کانال های پیش ساخته آدم رو باید دارای سیستم روشنایی مناسب در فواصل مناسب (ترجیحا هر ۶ متر از یکدیگر) باشد. همچنین در این نوع کانال ها به منظور تماس با خارج کانال در صورت امکان و چنانچه ضروری باشد. پریزهای تلفن و برق باید در فواصل مناسب (ترجیحا ۲۰ متر) از یکدیگر نصب شود.

۱۳-۱۱-۳- در مواردی که کانال های پیش ساخته آدم رو علاوه بر این که به منظور نصب کابل های برق مورد استفاده قرار می گیرد برای لوله کشی تاسیسات مکانیکی و غیره نیز به کار رود باید حتی الامکان در یک دیواره تاسیسات برقی و در دیواره مقابل آن تاسیسات دیگر نصب شود. جهت مطالعه بیشتر به نشریه ۳۶۹ مراجعه شود.
