مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۱۲-۳- کابلشوها، سر کابل ها و مفصل ها

۱-۱۲-۳- کابلشوها

۱-۱-۱۲-۳- اتصال هادی های کابل های فشار متوسط به تجهیزات الکتریکی از قبیل سکسیونر، دیژنکتور، فیوز، ترانسفورماتور و غیره باید با استفاده از کابلشوهای استاندارد شده از نوع پرسی انجام شود.

۲-۱-۱۲-۳- کابلشوهای مورد استفاده برای کابل های مسی و آلومینیومی باید به ترتیب از جنس مس قلع اندود و آلومینیومی باشند. همچنین کابلشوهای مورد استفاده برای ارتباط کابل های آلومینیومی به شینه های مسی میبایست از جنس بی مثال مس - آلومینیوم انتخاب گردند.

۳-۱-۱۲-۳- ارایه اطلاعات ذیل برای کابلشوها قبل از انتخاب تهیه و نصب، ضروری است.

   الف) کشور و شرکت سازنده استاندارد ساخت.

   ب) مشخصات فنی شامل جنس کابلشو و جنس روکش کابلشو سطح مقطع هادی مربوط ابعاد و اندازه کابلشو وزن خالص ولتاژ و جریان نامی آن

   پ) نقشه کامل شامل ابعاد، اندازه ها و جنس

   ت) گواهینامه انطباق با استاندارد و نشان ملی استاندارد از سازمان ملی استاندارد ایران یا گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی

۲-۱۲-۳- سرکابل ها

۱-۲-۱۲-۳- در زمان انتخاب سرکابل فشار متوسط باید عوامل زیر ملاک تصمیم گیری قرار گیرد.

   الف) مشخصات فنی کابل مورد استفاده شامل ولتاژ نامی سطح مقطع کابل تعداد هسته ها (سیم ها)، نوع عایق کابل

   ب) اندازه سرکابل بر حسب سطح مقطع (میلی متر مربع)

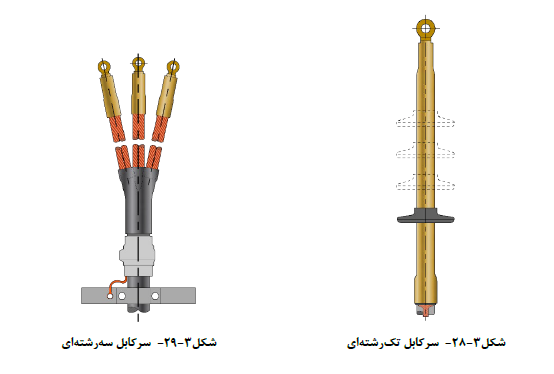

   پ) تعداد رشته های کابل مانند تک رشته یا سه رشته

   ت) نوع سرکابل مانند فشاری حرارتی یا سرد.

   ث) مکان نصب در داخل ساختمان با فضای آزاد.

   ج) طول استاندارد سرکابل

   چ) مشخصه های الکتریکی سرکابل شامل ولتاژ حداکثر، نتایج آزمون متناوب یک دقیقه، آزمون ولتاژ ضربه ای، تخلیه جزیی و آزمون اتصال کوتاه.

۲-۲-۱۲-۳- هنگام انتخاب سرکابل ها باید دقت شود که مشخصات الکتریکی آن با مشخصات کابل مورد استفاده مطابقت داشته باشد.

۳-۲-۱۲-۳- سرکابل ها باید به نحوی اتصال یابند که از نفوذ رطوبت هوا در کابل و همچنین از خارج شدن روغن و مواد روان درون کابل جلوگیری شود.

۴-۲-۱۲-۳- سرکابل های فشار متوسط را می توان به شرح زیر طبقه بندی کرد.

   • سرکابل های حرارتی

   • سرکابل های سرد

   • سرکابل های فشاری

   • سرکابل های plug-in

   • بسر کابل های connex

۵-۲-۱۲-۳- در سرکابل های حرارتی از روکش حرارتی متشکل از پلی اتیلن کراس لینک استفاده شده همچنین پلیمر مقاوم به اشعه ماوراء بنفش و آنتی تراک در آن ها به کار رفته، بدین سبب در اثر تماس مستقیم با نور خورشید، آسیب ندیده و مقاومت بسیار خوبی دارد.

۶-۲-۱۲-۳- در سرکابل های سرد، روکش ها از جنس پلیمر سیلیکون بوده و بعد از تولید و کراس لینک شدن، گسترش یافته و روی یک فنر پلیمر قرار داده می شود تا در زمان نصب روی کابل قرار گرفته و در اثر کشیده شدن فنر، روکش روی کابل جمع شده و آب بندی شود. در هنگام نصب این نوع سرکابل ها به مشعل و ابزار خاصی نیازی نیست.

۷-۲-۱۲-۳- سرکابل های فشاری برای ولتاژهای فشار قوی از ۶۰ کیلوولت به بالا کاربرد داشته و به صورت داخل ساختمان و بیرونی مورد استفاده قرار می گیرد.

8-2-12-3- در سرکابل های plug in اجزاء آنها به صورت یکپارچه در یک قطعه قرار گرفته و این امر موجب سهولت در نصب آن ها می شود. این نوع سرکابل ها تا ولتاژ ۳۶ کیلوولت تولید و ساختار آن ها به گونه ای است که گستره وسیعی از اندازه کابل های پلیمری مسی یا آلومینیومی را پوشش می دهد.

۹-۲-۱۲-۳- سرکابل های فشار متوسط connex از دو بخش کانکتور جدا شونده و بوشینگ تشکیل شده است. بوشینگ بر روی تجهیزات الکتریکی مانند کلیدهای گازی ترانسفورماتورها نصب شده و شامل سه قسمت مادگی عایق و قاب است.

۱۰-۲-۱۲-۳- کانکتور به کابل متصل شده و در داخل بوشینگ قرار گرفته و در آن محکم می شود. این نوع سرکابل ها کاملاً عایق و ضد جرقه بوده و مقاومت بالایی در برابر اتصال کوتاه دارند.

۱۱-۲-۱۲-۳- سرکابل های فشار متوسط باید بر اساس استاندارد 4-60502 IEC مورد آزمون قرار گیرند.

۱۲-۲-۱۲-۳- ارایه اطلاعات ذیل برای هر سرکابل فشار متوسط قبل از انتخاب تهیه و نصب، ضروری است.

   الف) کشور و شرکت سازنده استاندارد ساخت تاریخ تولید و انقضاء شماره مرجع از کاتالوگ محصولات و فهرست لوازم و متعلقات

   ب) مشخصات کابل مورد استفاده

   پ) مشخصات الکتریکی و فنی سرکابل

   ت) وزن کل عمر مفید در شرایط استاندارد و مدت زمان مجاز نگهداری در انبار

   ث) گواهینامه انطباق با استاندارد و نشان ملی استاندارد از سازمان ملی استاندارد ایران یا گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی

   ج) دستور العمل نصب تعمیر بهره برداری و نگهداری در انبار

۳-۱۲-۳- مفصل ها

۱-۳-۱۲-۳- روی سطح خارجی مفصل باید حفاظی به منظور برابر نگه داشتن ولتاژ بدنه مفصل و زمین تعبیه شود. ورقه های پوششی، جدا کننده و محافظت کننده نیز برای کار کرد مناسب مفصل در شرایط عادی و جهت آب بندی جلوگیری از ورود رطوبت و مقاومت در برابر تنش های ولتاژ بایستی در مفصل پیش بینی شود.

۲-۳-۱۲-۳- مفصل ها را از نظر جنس بدنه و عایق می توان در انواع چدنی، رزینی ،حرارتی سرد، نواری و فشاری طبقه بندی کرد.

۳-۳-۱۲-۳- در مفصل چدنی، بدنه مفصل از چدن بوده و هادی های آن از جنس مس با آلومینیوم یا هر دو است که توسط رزین ریختگی احاطه می شوند. اگر این مفصل برای اتصال کابل های عایق بندی شده با کاغذ اشباع شده به کار رود. به منظور جلوگیری از حرکت مواد روان درون کابل های کاغذی از نوارهای عایق مخصوص استفاده شده و هر هادی توسط یک لوله حرارتی محافظت می شود. برای پرهیز از کم شدن مواد روان در انتهای کابل مفصل باید در مکانی پایین تر از کابل قرار گیرد.

۴-۳-۱۲-۳- مفصل رزینی عمدتاً شامل یک بدنه پلاستیکی دو تکه و مقدار متناسبی از ماده رزین ریختگی یا رزین پلی یورتان با چسبندگی بالا انعطاف پذیری مناسب عایق حرارتی و مقاوم در برابر نفوذ آب و مواد شیمیایی است. در این نوع مفصل لایه های هادی و عایق کابل در محل اتصال با نوارهای مخصوص پوشیده شده و بدین ترتیب یک اتصال حفاظ دار به وجود می آید که در داخل یک محفظه پلاستیکی پر شده از رزین قرار دارد. این گونه مفصل ها را می توان برای کابل های تک رشته و چندرشته پلیمری و روغنی مسی و آلومینیومی در زیر سطح زمین و روی زمین به کار برد.

۵-۳-۱۲-۳- مفصل حرارتی شامل اجزاء زیر است :

   • دو راهه جهت اتصال کابل ها

   • کنترل کننده میدان الکتریکی شامل نوار چسب و لوله حرارتی استرس کنترل

   • سیستم آب بندی کننده شامل لوله حرارتی برای عایق کردن کابل و حفاظت آن در برابر رطوبت و عوامل جوی

   • سیستم اتصال زمین کابل شامل آرمور شیلد کابل و دوراهه مربوط

مفصل را می توان برای اتصال انواع کابل ها با ولتاژهای نامی مختلف و در زیر سطح زمین در آب یا در هوا مورد بهره برداری قرار داد.

۶-۳-۱۲-۳- بدنه مفصل سرد از موادی ساخته شده که در برابر رطوبت و اشعه خورشید مقاومت بسیار خوبی داشته و شامل لایه استرس کنترل داخلی لایه عایق و لایه هادی خارجی است. در فناوری cold shrink به دلیل استفاده از قطعات سیلیکونی گسترش یافته، یک مفصل برای محدوده وسیعی از اندازه های کابل قابل استفاده است. این نوع مفصل ها در برابر حلال مواد شیمیایی مقاوم بوده و به ابزار خاصی جهت نصب نیاز ندارند.

۷-۳-۱۲-۳- در هنگام طراحی و انتخاب مفصل های فشار متوسط باید نکات و اصول زیر دقیقاً مدنظر قرار گیرد.

   الف) کنترل تنش الکتریکی

   ب) عایق بندی مجدد کافی

   پ) آب بندی در مقابل رطوبت

   ت) حفاظت مکانیکی

   ث) پیوستگی کامل و صحیح پوشش های فلزی (مانند: غلاف زره و شیلد)

   ج) تطابق مواد وسایل و ملحقات مفصل و کابل ها

   چ) اطمینان از وجود فاصله و فضای صحیح بین هادیها و بین هر هادی و اجزاء زمین شده

۸-۳-۱۲-۳- مفصل های فشار متوسط باید دارای قابلیت تحمل تنش های مکانیکی، الکتریکی و حرارتی حاصل از کار عادی اضافه بار اضطراری و اتصال کوتاه باشند.

۹-۳-۱۲-۳- ارایه اطلاعات زیر برای هر مفصل فشار متوسط ضروری است.

   الف) نام کشور و شرکت تولید کننده تاریخ تولید تاریخ انقضاء شماره مرجع در کاتالوگ محصولات فهرست لوازم و متعلقات

   ب) مشخصات کابل مورد استفاده و مناسب

   پ) مشخصات فنی و الکتریکی مفصل

   ت) مشخصات فنی عایق مفصل

   ث) وزن کل عمر مفید در شرایط استاندارد مدت زمان مجاز نگهداری در انبار

   ج) گواهینامه انطباق با استاندارد و نشان ملی استاندارد از سازمان ملی استاندارد ایران یا گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی

   چ) دستور العمل نصب تعمیر بهره برداری و نگهداری در انبار
