مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۲-۳- تعاریف و اصطلاحات

۱-۲-۳- کابل

cable

مجموعه ای از یک یا چند هادی و یا فیبرهای نوری با یک پوشش محافظ و احتمالا مواد پرکننده، عایق و محافظ است.

۲-۲-۳- کابل با هادی گرد

circular cable

کابلی که هادی آن مقطع گرد دارد.

3-2-3- کابل با هادی قطاعی

sectoral cable

کابلی که شکل مقطع هادی آن قطاعی یا سکتوری است.

4-2-3- کابل چند رشته ای

multi core cable

کابلی که دارای دو یا چند هادی (هسته) است.

۵-۲-۳- کابل تک رشته ای

single core cable

کابلی که دارای یک هادی (هسته) است.

۶-۲-۳- روکش میانی کابل

inner sheath

روکش غیر فلزی که معمولا زیر روکش یا زره قرار می گیرد.

۷-۲-۳- روکش

sheath

پوشش لوله ای یکنواخت و پیوسته از جنس رسانا با عایق است.

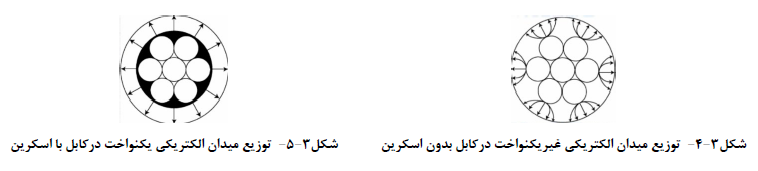

۸-۲-۳- اسکرین کابل

screen (of cable)

لایه رسانا با مجموعه ای از لایه های رسانا با عملکرد کنترل میدان الکتریکی در داخل عایق است.

یادآوری - همچنین اسکرین ممکن است سطوح صافی را در مرزهای عایق ایجاد کند و به حذف فضاهای موجود در این مرزها کمک کند.

۹-۲-۳- شیلد کابل

shield (of a cable)

لایه فلزی زمین شده اطراف کابل که برای محدود کردن میدان الکتریکی کابل و یا محافظت از کابل در برابر نفوذ الکتریکی خارجی عمل می کند.

یادآوری - روکش های فلزی، فویل ها، زره و هادی های هم مرکز زمین شده نیز می توانند به عنوان شیلد عمل کنند.

۱۰-۲-۳- زره یا آرمور

armour

پوششی متشکل از نوارهای فلزی یا سیم ها که معمولا برای محافظت از کابل در برابر اثرات مکانیکی خارجی استفاده می شود.

۱۱-۲-۳- ولتاژ نامی

nominal voltage

ولتاژی که یک کابل بر اساس آن طراحی شده و ویژگی های بهره برداری و شرایط انجام آزمون را مشخص می سازد.

در استاندارد IEC حداکثر ولتاژ نامی مجاز تجهیزات Um در پرانتز درج شده و مشخصات ولتاژ کابل بدین صورت نوشته می شود :

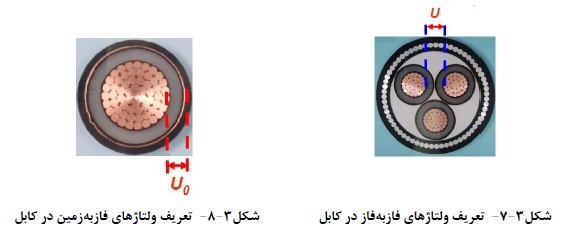

در تخصیص ولتاژ کابل ها U0/U(Um) و U و Um عبارتند از :

U0 : ولتاژ اسمی متناوب بین هادی و زمین با حفاظ فلزی در فرکانس قدرت که کابل بر اساس آن طراحی می شود.

U : ولتاژ اسمی متناوب میان هادیها با هم است که کابل بر اساس آن طراحی شده است.

Um : بیشترین مقدار ولتاژ شبکه است که تجهیزات میتوانند در آن ولتاژ کار کنند.

ولتاژهای نامی فشار متوسط برای کابل های قدرت در سیستم سه فاز عبارتند از:

(۳٫۶) ۱٫۸/۳ - (۷٫۲) ۳٫۶/۶ - (۱۲) ۶/۱۰ - (۲۴) ۱۲/۲۰ - (۳۶) ۱۸/۳۰ کیلوولت

۱۲-۲-۳- اتصال دهنده

connector

وسیله فلزی برای اتصال هادی های کابل به هم.

۱۳-۲-۳- سرکابل

termination

وسیله ای که در انتهای کابل نصب می شود تا اطمینان حاصل شود که اتصال الکتریکی با سایر قسمت های سیستم برقرار شده و عایق بندی را تا نقطه اتصال حفظ کند.

۱۴-۲-۳- سرکابل داخلی

indoor termination

سرکابلی که برای کاربرد در جاهایی که در معرض تابش خورشید یا فضای باز نیستند در نظر گرفته شده است.

۱۵-۲-۳ سرکابل بیرونی

outdoor termination

سرکابلی که برای کاربرد در جاهایی که در معرض تابش خورشید یا فضای باز با هر دو هستند در نظر گرفته شده است.

۱۶-۲-۳- مفصل مستقیم

straight joint

مفصلی است که اتصال بین دو کابل را به منظور ایجاد مدار بسته برقرار می سازد.

۱۷-۲-۳- مفصل انشعابی

branch joint

مفصلی است که اتصال یک کابل را به کابل اصلی ممکن می سازد.

۱۸-۲-۳- مفصل تبدیلی

transition joint

مفصل مستقیم با انشعابی است که اتصال بین کابل های دارای انواع مختلف عایق های اکسترود شده را برقرار می سازد.
