مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | 9-3- اصول و روش های نصب کابل های فشار متوسط

اصول و روش های زیر در هنگام نصب کابل فشار متوسط باید دقیقاً رعایت شود :

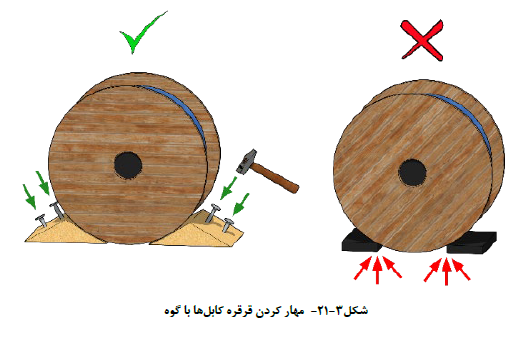

۱-۹-۳- به منظور جلوگیری از تکان های شدید قرقره های کابل در هنگام حمل به کارگاه یا محل نصب باید قرقره ها به خوبی گوه گذاری شده و پیش از تحویل قرقره کابل ها ضروری است بررسی شود که هیچ گونه آسیبی به قرقره ها وارد نشده باشد. بردار نشانگر رسم شده بر روی بدنه قرقره راستای غلتاندن قرقره را نشان می دهد. اگر قرقره در راستای مخالف غلتانده شود، لایه های کابل پیچیده شده بر روی قرقره شل می شوند.

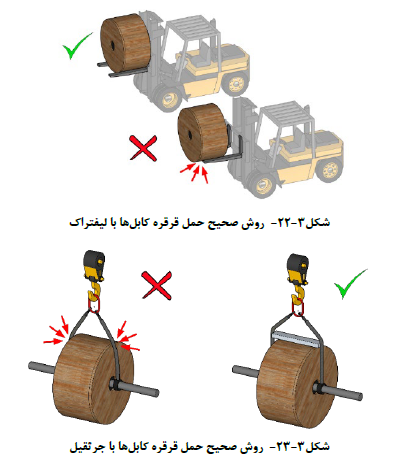

۲-۹-۳- در هنگام حمل قرقره های کابل به جایگاه نصب بهتر است که از کابل کش ها یا یدک کش حامل کابل که به  وسایل سوار و پیاده کردن قرقره مجهز است استفاده کرد. در غیر این صورت به منظور پیاده سازی قرقره های کابل باید  لیفتراک جرثقیل با سطح شیب دار به کار گرفته شود.

۳-۹-۳- در مواردی که کابل با کابل دیگر (به خصوص کابل هایی با ولتاژهای متفاوت)، لوله های گاز، آب و غیره تقاطع داشته باشد باید از یک لوله محافظ با قطر متناسب با قطر کابل مورد نظر و طول حداقل یک متر استفاده شده و کابل از داخل آن عبور داده شود. در این گونه موارد و با هنگامی که کابل از زیر جاده و با سطح سخت عبور میکند باید یک لوله محافظ اضافی خالی به منظور کابل کشی های آینده پیش بینی شود و در داخل آن یک رشته مفتول گالوانیزه نمره ۴ که طول آن در هر طرف یک متر بیش از طول لوله فوق الذکر باشد قرار داده شود در محل ورود و خروج کابل از لوله باید کابل را به وسیله ریختن خاک کوبیده در زیر آن محافظت کرد.

۴-۹-۳- تغییر جهت کانال های کابل ها باید به گونه ای باشد که با شرایط مربوط به خم کردن کابل ها (بند ۳-۹-۷) مطابقت کند. شمار کابل هایی که در داخل هر کانال نصب می شود باید چنان تعیین شود که بازدید و تعویض آن به سهولت امکان پذیر باشد.

۵-۹-۳- در مواردی که کابل از داخل تجهیزات یا تاسیسات فلزی عبور می کند هر یک از سوراخ ها باید دارای انحناهای لازم با بوشن های مناسب باشد تا از ایجاد خراشیدگی در کابل جلوگیری به عمل آید.

۶-۹-۳- در موقع نصب یا کشیدن کابل بهتر است تنش و کشش بر روی هادی ها وارد شود و نه بر پوشش خارجی آن، توصیه می شود حتی الامکان برای کشیدن و خواباندن کابل ها از جوراب مخصوص کشیدن کابل و قرقره زیر کابل با فواصل مناسب استفاده شود.

۷-۹-۳- جز در موارد استثنایی که کارخانه سازنده کابل با شرایط محیط مقررات و مشخصات دیگری را ذکر کرده باشد به طور کلی در نصب ثابت کابل ها حداقل شعاع داخلی خم مجاز برای کابل های مختلف به شرح زیر است :

   الف) کابل های فشار متوسط با هادی مسی و مقطع دایره ای :

      • با زره سیمی برای ولتاژ اسمی تا ۱۲ کیلوولت، ۱۵ برابر قطر کابل و برای ولتاژ اسمی تا ۳۶ کیلوولت، ۲۰ برابر قطر کابل

      • با زره نوار فولادی برای ولتاژ اسمی تا ۱۲ کیلوولت، ۲۰ برابر قطر کابل و برای ولتاژ اسمی تا ۳۶ کیلوولت، ۲۵ برابر قطر کابل.

   ب) برای کابل های فشار متوسط با هادی مسی و سطح مقطع قطاعی :

      • با زره سیمی برای ولتاژ اسمی تا ۱۲ کیلوولت، ۲۰ برابر قطر کابل و برای ولتاژ اسمی تا ۳۶ کیلوولت، ۲۵ برابر قطر کابل

      • با زره نوار فولادی برای ولتاژ اسمی تا ۱۲ کیلوولت، ۲۵ برابر قطر کابل و برای ولتاژ اسمی تا ۳۶ کیلوولت، ۳۰ برابر قطر کابل

   پ) کابل های فشار متوسط با هادی آلومینیومی نوع زره دار :

      • با سطح مقطع مدور، ۳۵ برابر قطر کابل

      • با سطح مقطع قطاع، ۴۰ برابر قطر کابل
