مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۶-۳- مقادیر مجاز جریان پیوسته برای کابل های با عایق اکسترود شده در گستره ولتاژ ۳٫۶٫۶ تا ۱۸٫۳۰ کیلوولت

۱-۶-۳- حداکثر دمای عایق

حداکثر دمای هادی برای مقادیر مجاز کابل در دمای ۹۰ درجه سلسیوس محاسبه می شود.

دمای مرجع محیط برای کابل های روی زمین ۳۰ درجه سلسیوس و برای کابل هایی که در زیرزمین قرار می گیرند (چه به صورت دفن مستقیم در خاک چه در داخل کانال در زمین) ۲۰ درجه سلسیوس فرض می شود.

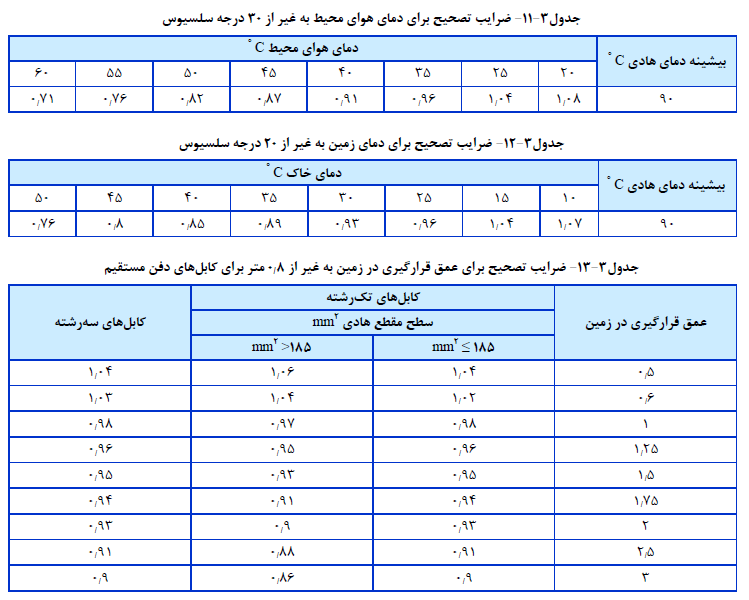

ضرایب تصحیح برای سایر دماهای هوای محیط و زمین در جدول (3-11) و (۳-۱۲) آمده است.

۲-۶-۳- مقاومت مخصوص حرارتی خاک

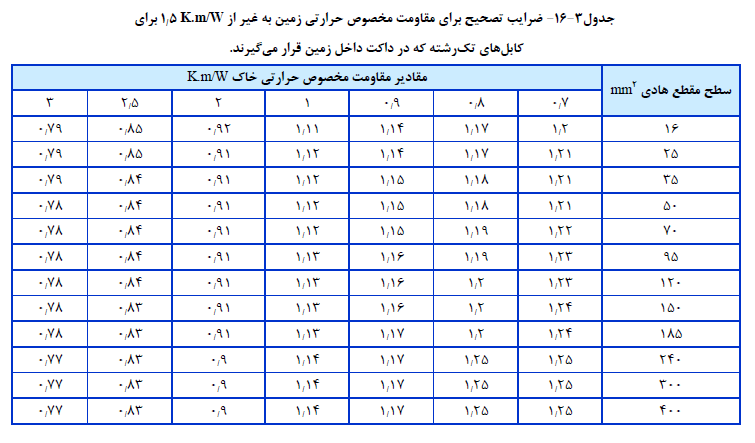

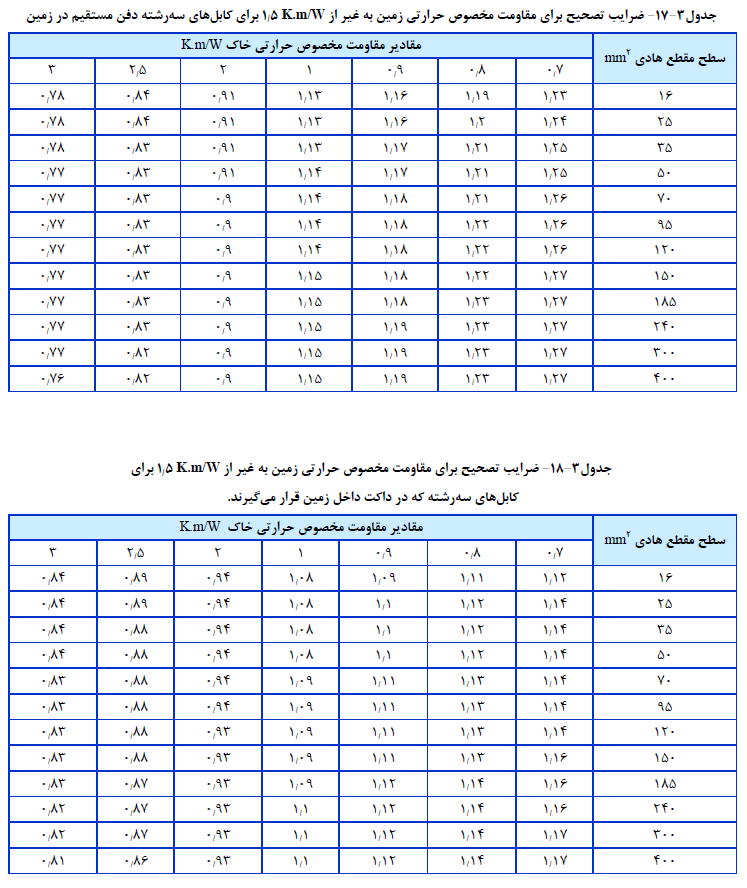

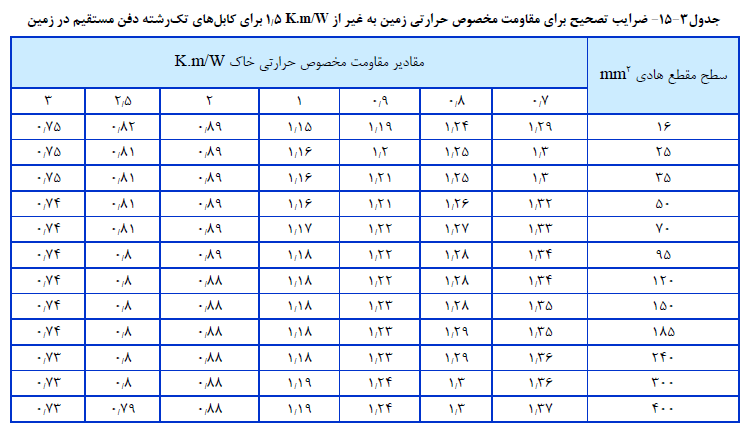

مقادیر مجاز جریان برای کابل هایی که در کانال قرار می گیرند یا مستقیما در زمین قرار می گیرند به مقاومت مخصوص حرارتی خاک که معادل 1/5K.m/W است بستگی دارد. ضرایب تصحیح برای سایر مقادیر مقاومت مخصوص حرارتی در جدول (۳-۱۵) تا (۳-۱۸) داده شده است.

۳-۶-۳- روش های نصب

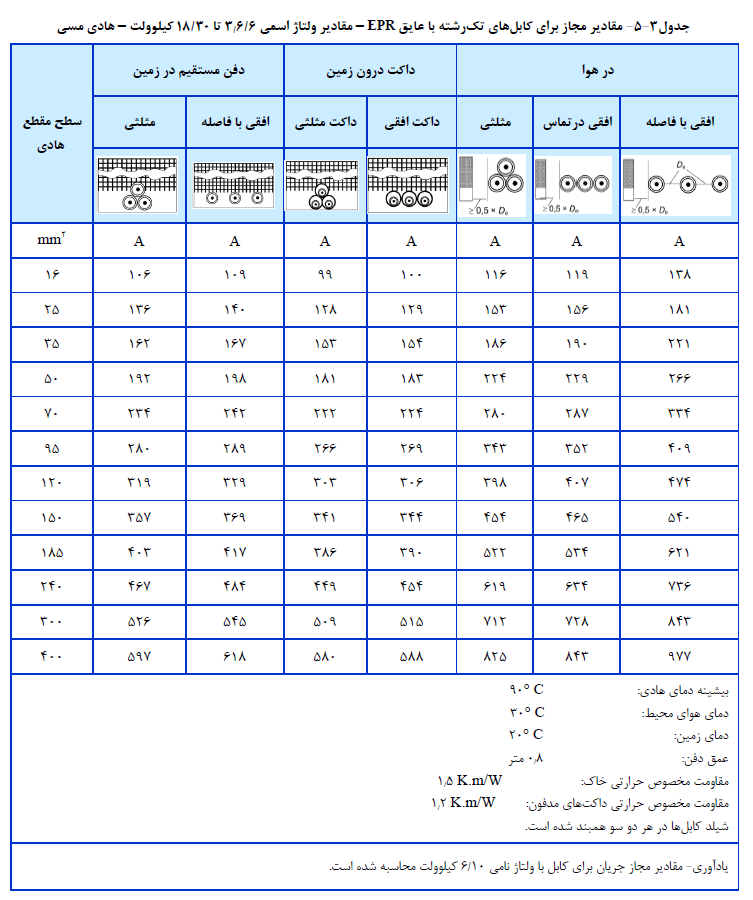

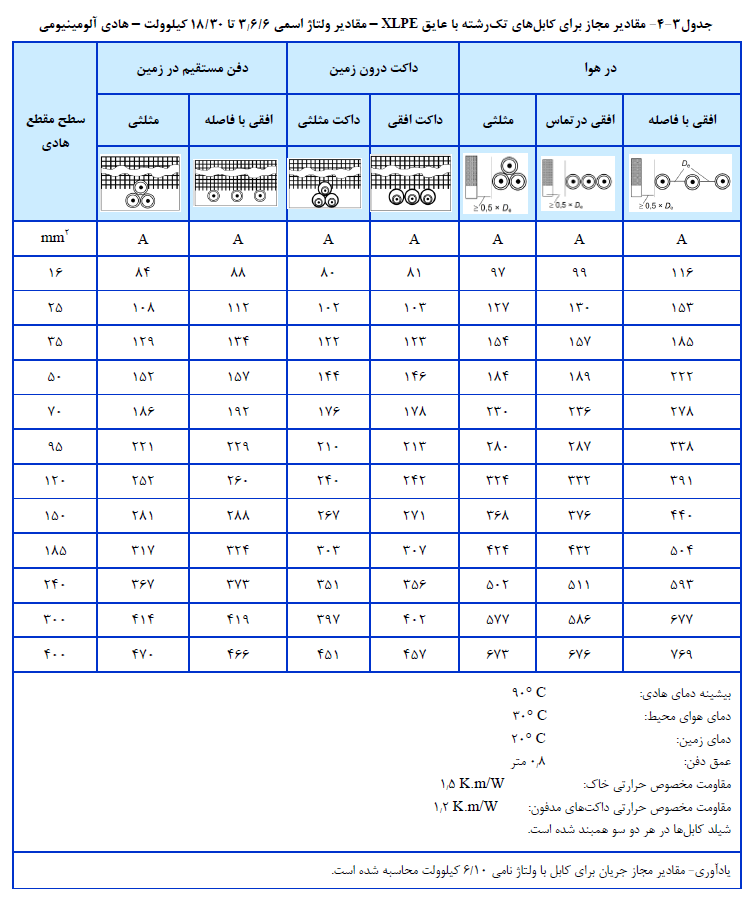

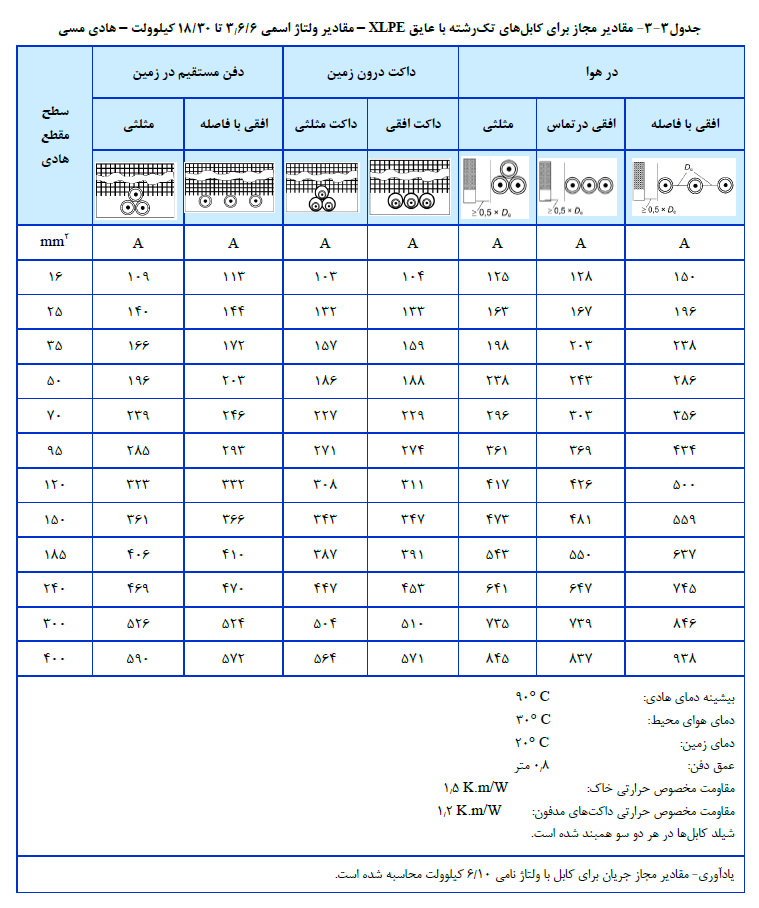

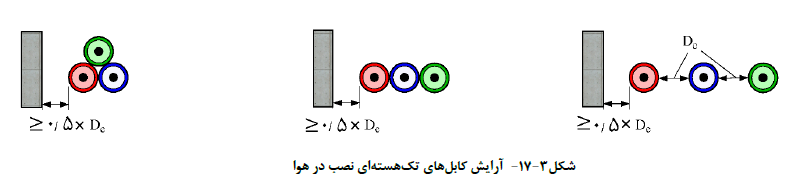

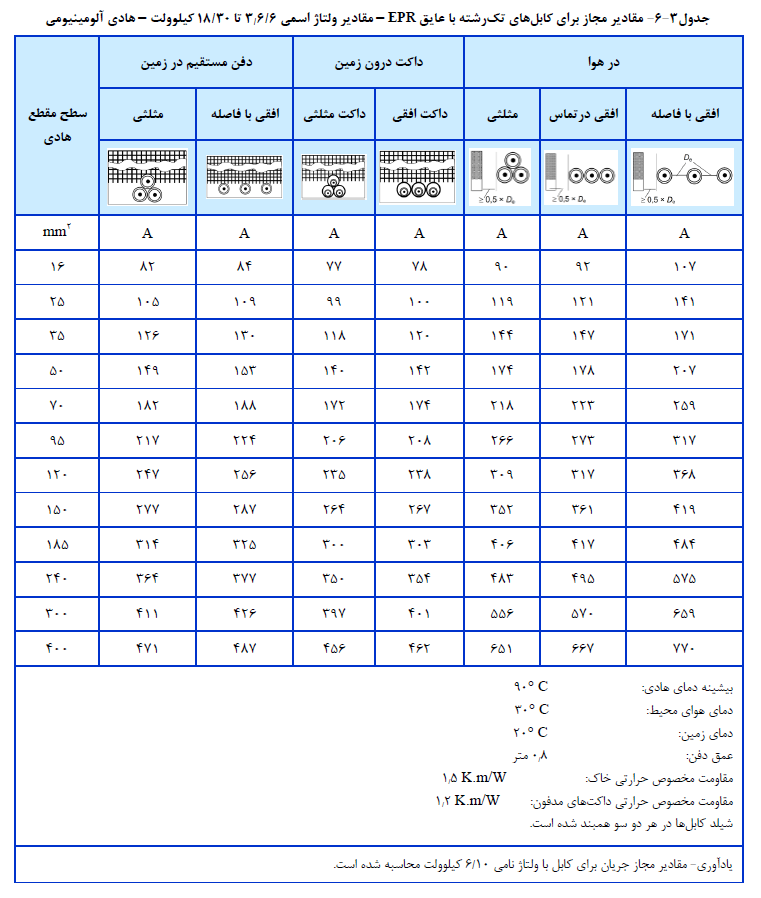

۱-۳-۶-۳- کابل های تک رشته در هوا

با فرض اینکه کابل ها به فاصله حداقل 0/5 برابر قطر کابل از هر سطح عمودی قرار دارند و بر روی نگهدارنده یا سینی های کابل به صورت زیر نصب شده اند :

الف) سه کابل با آرایش مثلثی

ب) سه کابل به صورت افقی در تماس با هم

ب) سه کابل به صورت تخت و افقی که به اندازه قطر یک کابل (De) از یکدیگر فاصله دارند.

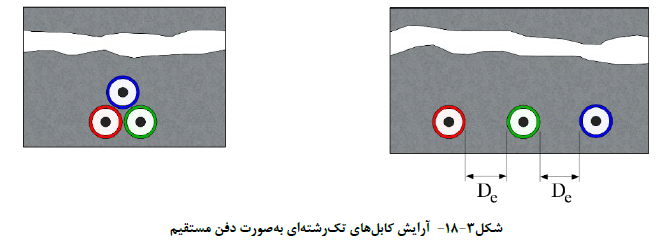

۲-۳-۶-۳- کابل های تک رشته دفن مستقیم در زمین

با فرض دفن مستقیم کابل ها در عمق ۰٫۸ متر زمین در شرایط زیر نصب میشوند.

    الف) سه کابل به شکل مثلثی

    ب) سه کابل به صورت تخت و افقی که به اندازه قطر یک کابل (De) از یکدیگر فاصله دارند.

عمق دفن کابل نسبت به محور کابل یا مرکز مثلث اندازه گیری می شود.

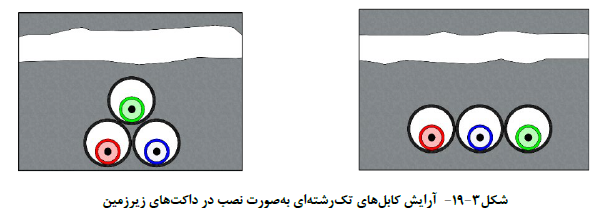

۳-۳-۶-۳- کابل های تک رشته در داکت های درون زمین

با فرض قرارگیری کابل ها در عمق 0/8 متری زمین هر کابل در یک داکت به صورت زیر قرار میگیرد:

    الف) سه کابل در داکت های به شکل مثلثی آرایش داده شده اند.

    ب) سه کابل به صورت تخت و افقی در داکت هایی که در سرتاسر طول با یکدیگر در تماس هستند.

فرض بر این است که قطر داخلی داکت ها ۱٫۵ برابر قطر خارجی کابل بوده و ضخامت دیواره داکت برابر ۶ درصد قطر  داخلی داکت است. مقادیر مجاز بر این فرض است که داکت ها با هوا پر شده اند.

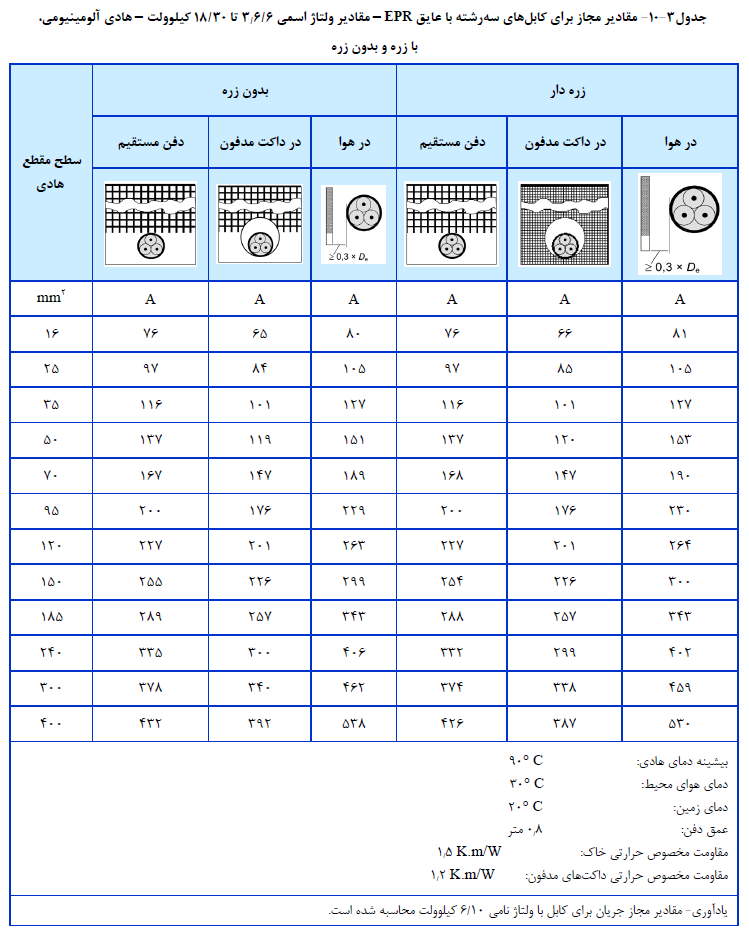

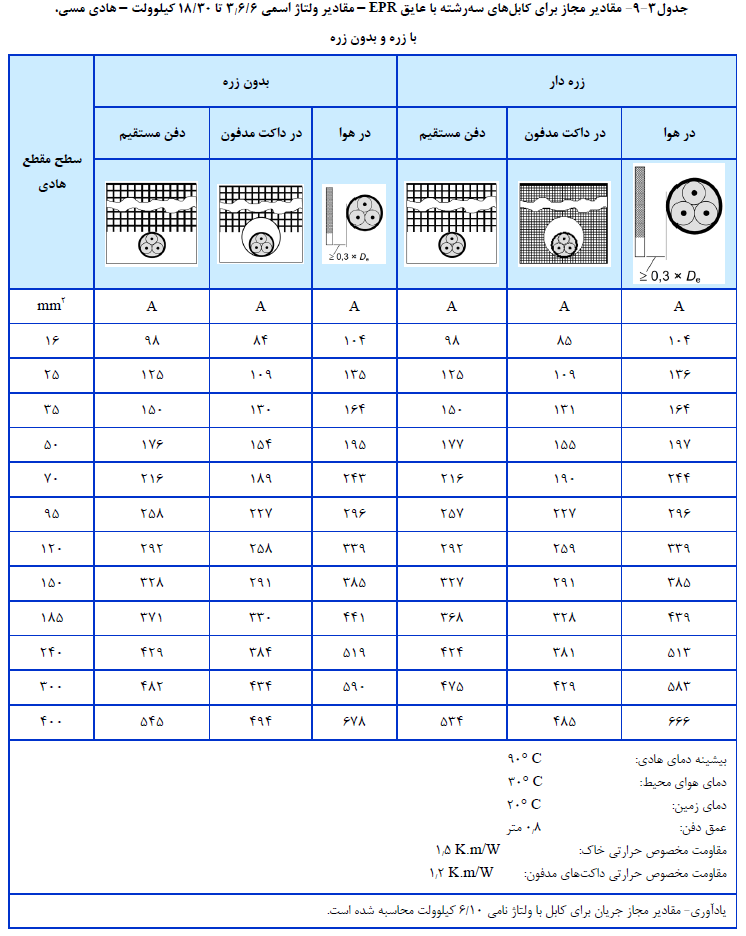

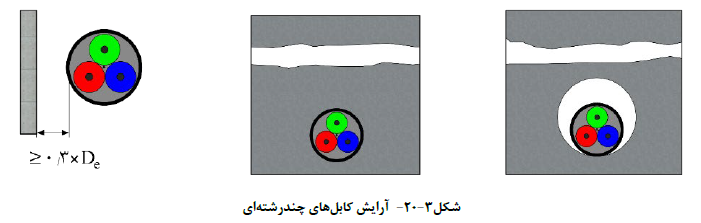

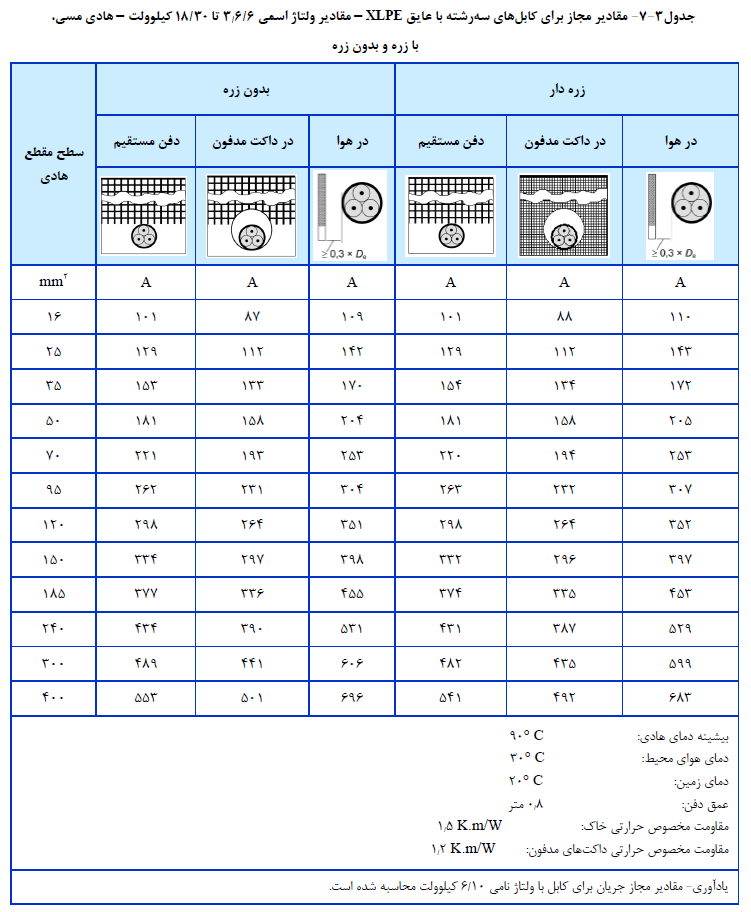

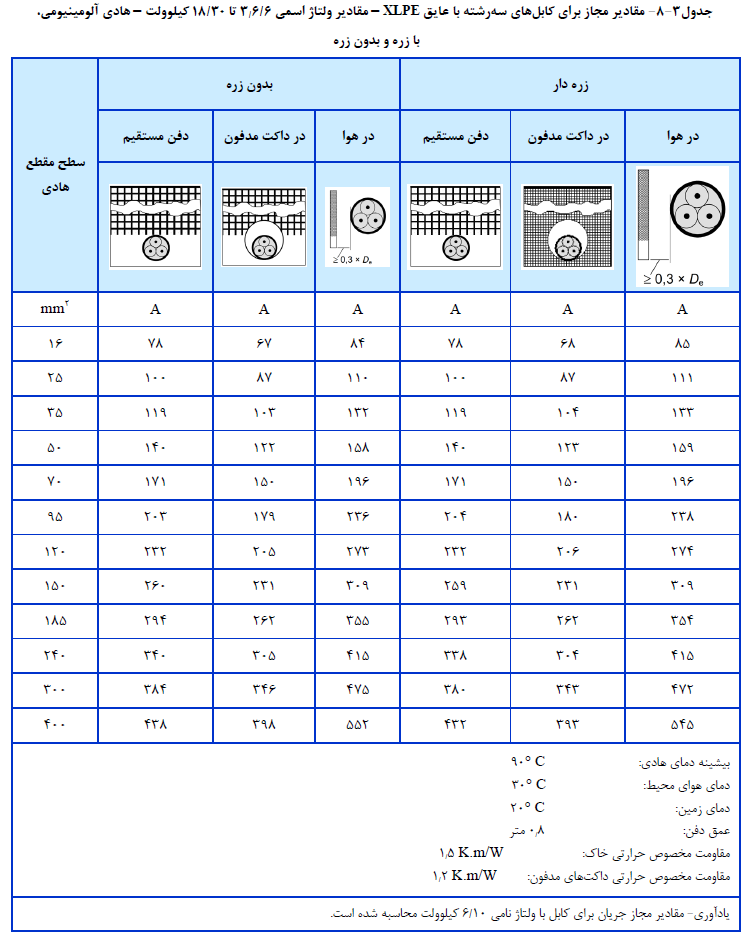

۴-۳-۶-۳- کابل های سه رشته

کابل های سه رشته که تحت شرایط زیر نصب می شوند:

    الف) یک کابل به رشته که در هوا در فاصله 0/3 برابر قطر کابل از هر سطح عمودی نصب می شوند.

    ب) یک کابل سه رشته که مستقیماً در عمق ۰/۸ متر زمین قرار می گیرد.

    پ) یک کابل سه رشته که در داکت قرار میگیرد. عمق قرارگیری داکت ۰٫۸ متر است.

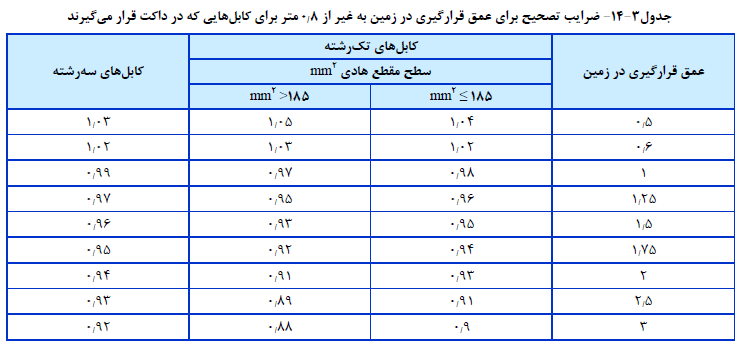

ضرایب تصحیح عمق قرارگیری در زمین برای عمق های غیر از ۸ متر در جدول (۱۳۳) و (۳-۱۴) آمده است.

۵-۳-۶-۳- اتصال شیلد کابل به زمین

تمامی مقادیر مجاز داده شده در جداول با فرض اتصال یکپارچه شیلدهای فلزی (اتصال هر دو سمت به زمین) داده شده است.

۶-۳-۶-۳- هم جواری با سایر مدارها

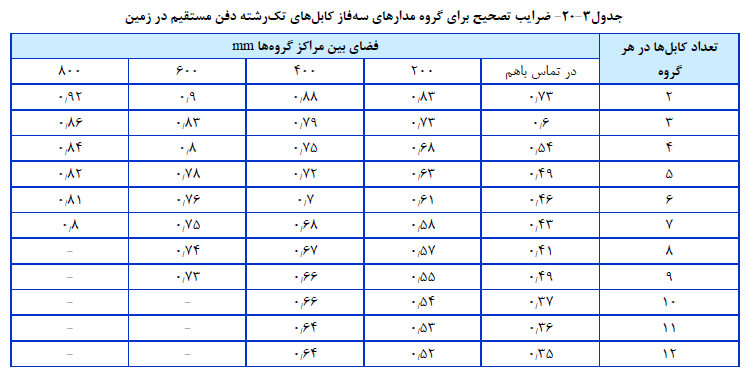

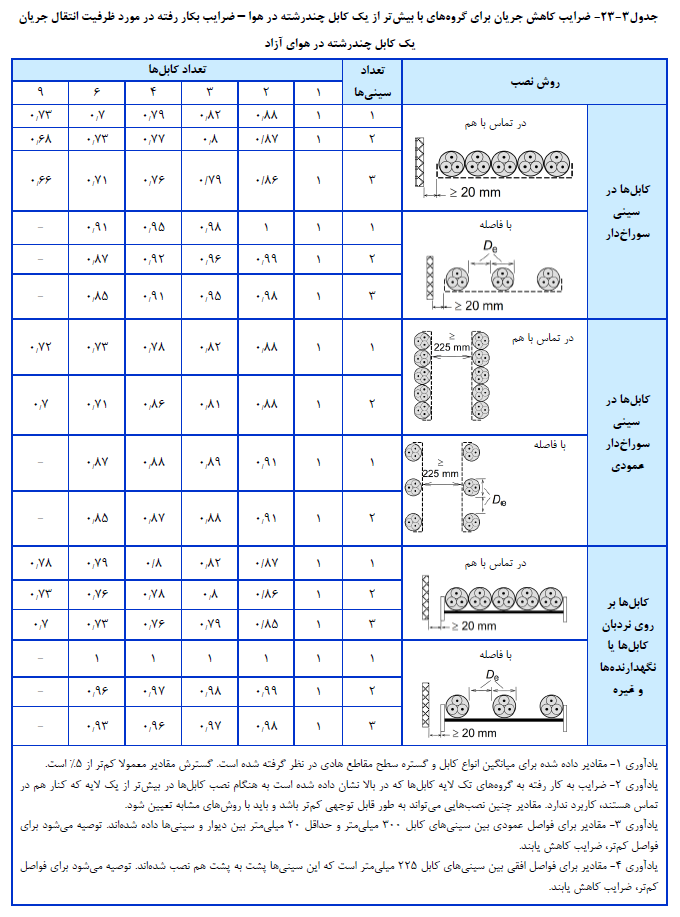

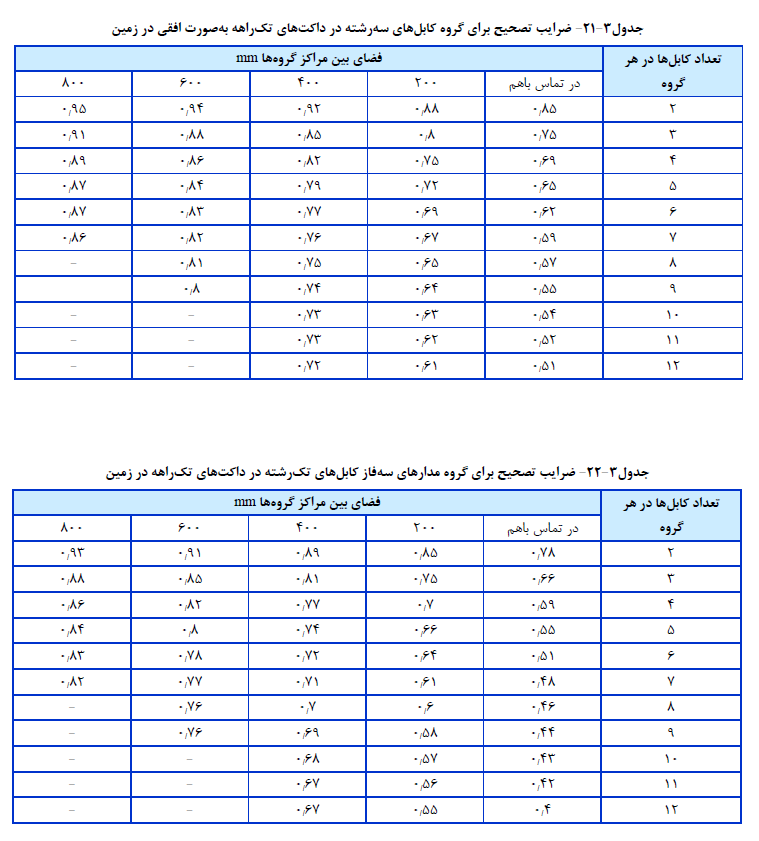

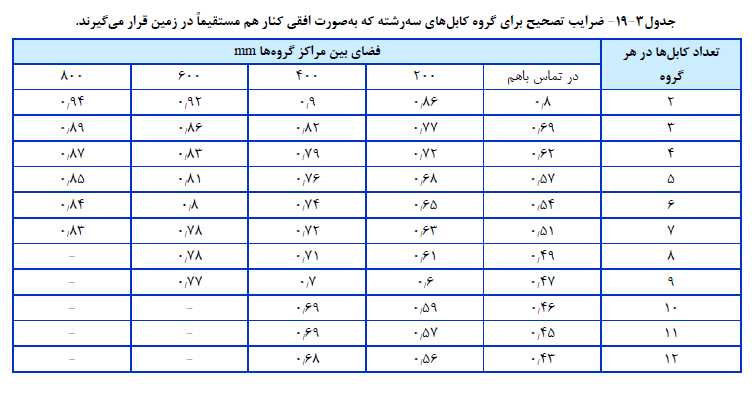

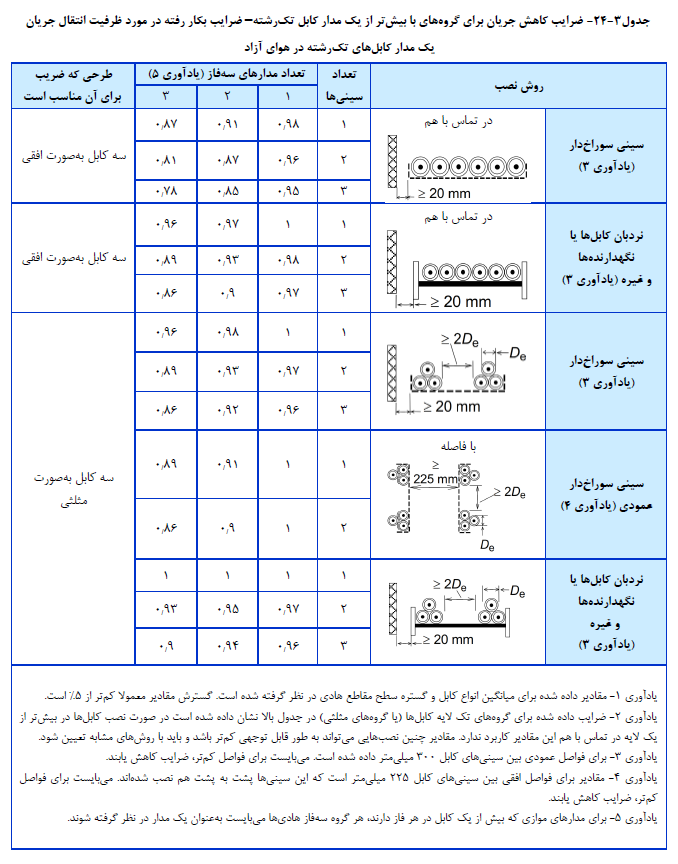

ضرایب تصحیح مجاورت برای گروهی از کابل های اجرا شده در زمین در جداول (۳-۱۹) تا (۳-۲۲) و برای گروهی از کابل های نصب شده در هوای آزاد نصب بر روی سینی یا نردبان کابل در جداول (۳-۲۳) و (۳-۲۴) آمده است.
