مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۷-۳- محاسبات سطح مقطع کابل بر اساس انرژی مجاز

جهت تعیین سطح مقطع هادی کابل های فشار متوسط بر اساس استاندارد 60986 IEC محاسبات براساس انرژی مجار حین جریان اتصال کوتاه عبوری از کابل نیز باید صورت پذیرد.

انرژی حرارتی که در خلال اتصال کوتاه در کابل جاری می شود تابع مقدار و مدت جریان اتصال کوتاه است. به منظور طراحی جریان اتصال کوتاه معادل برای مدت زمان یک ثانیه از فرمول زیر محاسبه می شود. این رابطه برای مدت زمان برقراری اتصال کوتاه به مدت 0/2 الی ۵ ثانیه معتبر است.

Ish : جریان اتصال کوتاه بر حسب کیلو آمپر در مدت زمان .

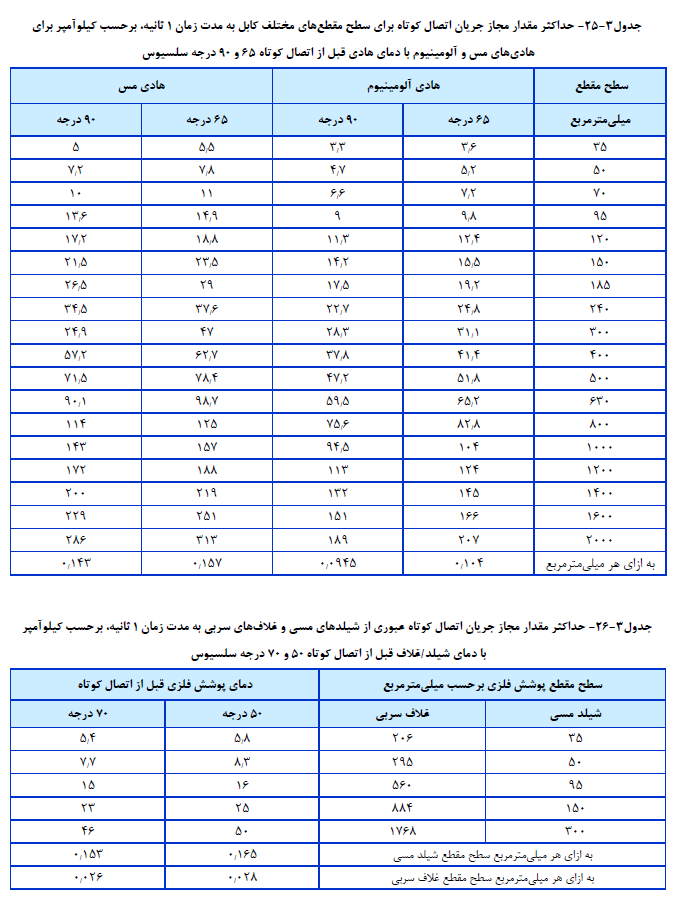

I1 : جریان اتصال کوتاه بر حسب کیلو آمپر در مدت زمان یک ثانیه این مقادیر از جدول (۳-۲۵) برای هادی کابل و از جدول (۲۶۳) برای شیلد فلزی کابل بدست می آید.

tsh : زمان برقراری اتصال کوتاه بر حسب ثانیه

برای کابل با عایق XLPE حداکثر دمای مجاز در زمان اتصال کوتاه ۲۵۰ درجه است.

مثال: حداقل سطح مقطع کابل با هادی مس و عایق XLPE را که بتواند ۱۲ کیلوآمپر جریان اتصال کوتاه را حداکثر به مدت زمان ۰٫۵ ثانیه تحمل کند بدست آورید.

مطابق با جدول (۳-۲۵) کابل با سطح مقطع ۷۰ میلی متر مربع می تواند این مقدار جریان اتصال کوتاه را در مدت زمان ارایه شده تحمل کند.

شیلد مسی کابل ها بدون اینکه باعث آسیب به مواد عایقی مجاور خود بشود می تواند تا ۲۵۰ درجه سلسیوس گرم شود. با در نظر گرفتن دمای اولیه ۵۰ درجه سلسیوس می توان چگالی جریان اتصال کوتاه ۱۶۵ آمپر به ازای هر میلی متر مربع و زمان اتصال کوتاه ۱ ثانیه را برای این شیلد متناسب دانست مقادیر چگالی جریان کمتر یا بیش تر به ازای دماهای مختلف اولیه غیر از ۵۰ درجه سلسیوس را نیز می توان در نظر گرفت.

غلاف های سربی می توانند در خلال عبور جریان اتصال کوتاه تا دمای ۲۱۰ درجه سلسیوس گرم شوند. با در نظر گرفتن دمای اولیه ۵۰ درجه سلسیوس می توان چگالی جریان اتصال کوتاه ۲۸ آمپر به ازای هر میلی متر مربع و زمان اتصال کوتاه ۱ ثانیه را برای این غلاف فلزی متناسب دانست.
