مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۴-۳- مشخصات فنی و موارد کاربرد کابل های فشار متوسط

۱-۴-۳- هادی ها

هادی ها باید به صورت مس آنیل شده ساده بدون اندود فلزی یا پوشش فلزی ،آلومینیوم آلیاژهای آلومینیوم و یا به صورت انیل شده ساده طبق استاندارد ملی ایران به شماره ۳۰۸۴ باشد.

عواملی که در انتخاب هادی کابل اهمیت دارند به شرح زیر است :

• هزینه سرمایه گذاری اولیه (قیمت کابل با هادی مسی به مراتب بیشتر از کابل با هادی آلومینیومی است).

• قطر خارجی کابل (برای انتقال توان یکسان قطر خارجی کابل با هادی آلومینیومی بیشتر و در نتیجه عرض سینی نردبان یا... کابل بیش تر خواهد شد).

• وزن کابل (وزن کابل آلومینیوم ۳۰ الی ۵۰ درصد کم تر از مس)

• مقاومت در محیط های خورنده ( کابل با هادی آلومینیومی در محیط های خورنده عملکرد مطلوب ندارد).

• جریان مجاز (با مقاطع یکسان تقریباً جریان مجاز مس ۳۰ درصد بیش تر از آلومینیوم است).

• کابل های با هادی می انعطاف پذیری بیشتری دارند.

۲-۴-۳- عایق ها

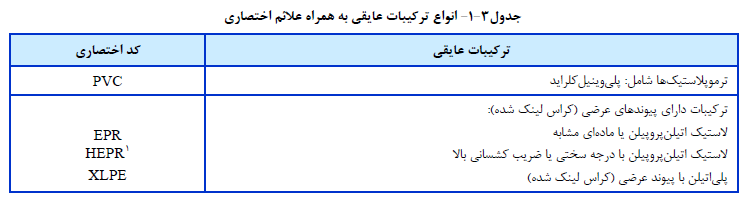

انواع ترکیبات عایقی به همراه علائم اختصاری آنها در جدول (3-1) آمده است :

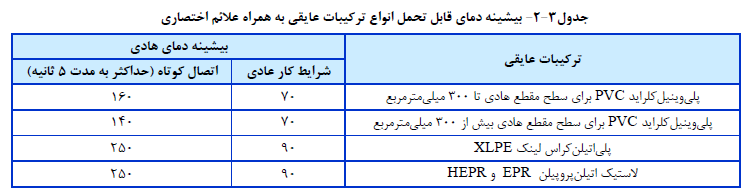

بیشینه دمای قابل تحمل انواع ترکیبات عایقی به همراه علائم اختصاری در جدول (۳-۲) آمده است.

۳-۴-۳- روکش میانی

هنگامی که لایه فلزی زیرین و لایه فلزی کلی کابل از دو جنس متفاوت باشند لایه ها باید با یک روکش عایق از هم جدا شوند.

۴-۴-۳- لایه های فلزی کابل های تک رشته ای و چندرشته ای

انواع لایه های فلزی عبارتند از:

الف) حفاظ فلزی

ب) هادی هم مرکز

ب) غلاف فلزی (سربی یا سایر موارد)

ت) زره فلزی

لایه (های) فلزی یک کابل باید از یک یا چند نوع از لایه های اشاره شده در بالا باشند و اگر بر روی کابل های تک رشته یا رشته های کابل های چندرشته به صورت تکی به کار روند باید از جنس مواد غیر مغناطیسی باشند.

۱-۴-۴-۳- حفاظ فلزی

حفاظ فلزی باید شامل یک یا چند نوار یا بافت یا لایه هم مرکز متشکل از تعدادی سیم با ترکیبی از سیم ها و نوار (ها) باشد. این حفاظ همچنین می تواند به صورت یک روکش یا در حالت حفاظ کلی به صورت زرهی باشد.

هنگام انتخاب جنس حفاظ لازم است دقت لازم در خصوص احتمال خوردگی به عمل آید.

۲-۴-۴-۳- هادی هم مرکز

هنگام انتخاب جنس هادی هم مرکز لازم است دقت لازم در خصوص احتمال خوردگی به عمل آید.

در صورت نیاز به استفاده از هادی هم مرکز در کابل های چندرشته باید آن را روی روکش میانی کابل قرار داد. در کابل های تک رشته این هادی را می توان مستقیما بر روی عایق یا بر روی روکش میانی مناسب قرار داد.

۳-۴-۴-۳- غلاف فلزی

غلاف باید از جنس سرب با آلیاژ آن باشد و باید به صورت لوله ای بدون درز بوده و بدون فاصله روی کابل قرار گیرد. سایر جنس های فلزی در استاندارد ملی ایران در حال بررسی است.

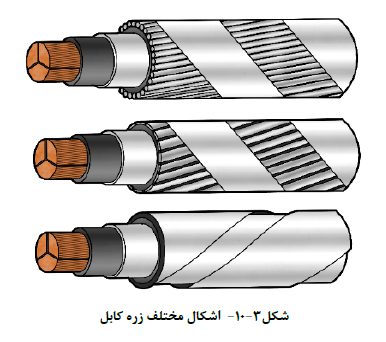

۴-۴-۴-۳- زره فلزی

انواع زره های فلزی عبارتند از:

الف) زره سیم تخت.

ب) زره سیم گرد.

پ) زره نواری دوتایی

سیم های تحت یا گرد باید از جنس فولاد گالوانیزه مس یا مس قلع اندود آلومینیوم و یا آلیاژ آلومینیوم باشد. نوارها باید از جنس فولاد فولاد گالوانیزه آلومینیوم یا آلیاژ آلومینیوم باشد.

در حالت هایی که در زره سیم فولادی نیاز به تامین حداقل رسانایی باشد. استفاده از تعداد کافی سیم های مسی با مسی قلع اندود در لایه زره مجاز است.

هنگام انتخاب جنس زره لازم است دقت لازم در خصوص احتمال خوردگی به عمل آید. این امر نه فقط از نظر مکانیکی بلکه از نظر ایمنی الکتریکی نیز حائز اهمیت است به ویژه هنگامی که زره به عنوان حفاظ فلزی به کار می رود.

زره کابل های تک رشته که در شبکه (.a.c) بکار می رود باید از ماده غیر مغناطیسی باشد مگر آنکه ساختار خاصی انتخاب شده باشد.

۵-۴-۳- روکش نهایی

تمامی کابل ها باید دارای یک روکش نهایی باشند. روکش کابل ها معمولا به رنگ مشکی است ولی روکش کابل ها با توافق بین سازنده و خریدار بسته به مناسب بودن آن برای شرایط خاص کاربری کابل میتواند به رنگ دیگری انتخاب شود. (به عنوان مثال روکش کابل مقاوم در برابر UV)

روکش نهایی باید از ترکیبات ترموپلاستیک مانند PVC یا از ترکیبات الاستومریک مانند پلی اتیلن کلروسولفونه باشد. روکش با ترکیبات بدون هالوژن باید در کابل هایی استفاده شوند که در صورت قرارگیری در مجاورت آتش، خواص کاهش گسترش آتش سطوح کم انتشار دود و انتشار گاز بدون هالوژن را از خود نشان دهند.

در صورتی که از روکش برای کاربرد خاص استفاده می شود ممکن است استفاده از افزودنی های شیمیایی ضروری باشد. (به عنوان مثال حفاظت روکش در برابر خوردگی موجودات موذی از قبیل موریانه) این افزودنی ها نباید دارای مواد مصر برای انسان یا محیط زیست باشد.

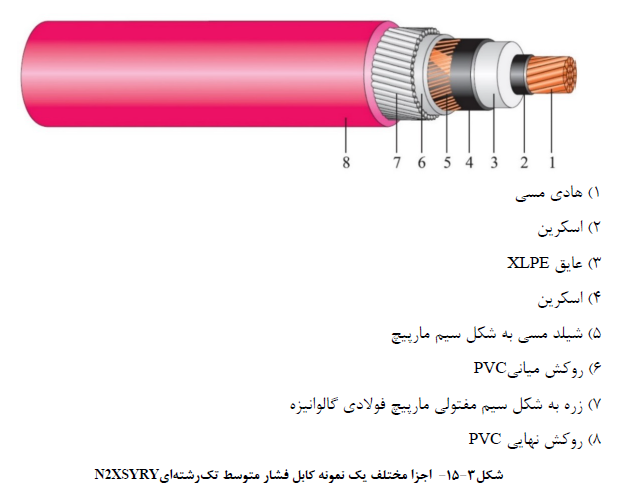

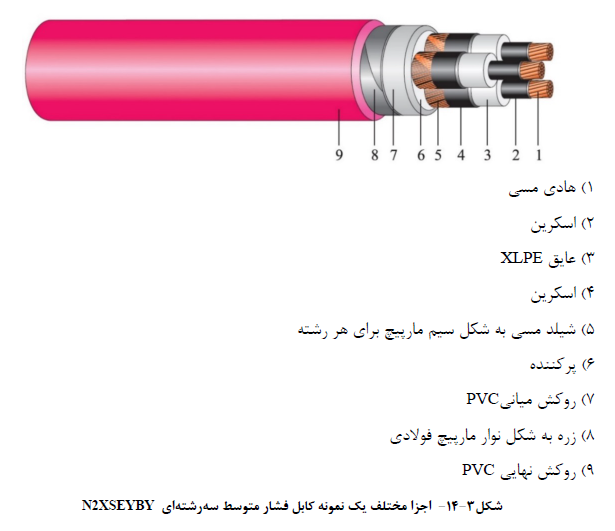

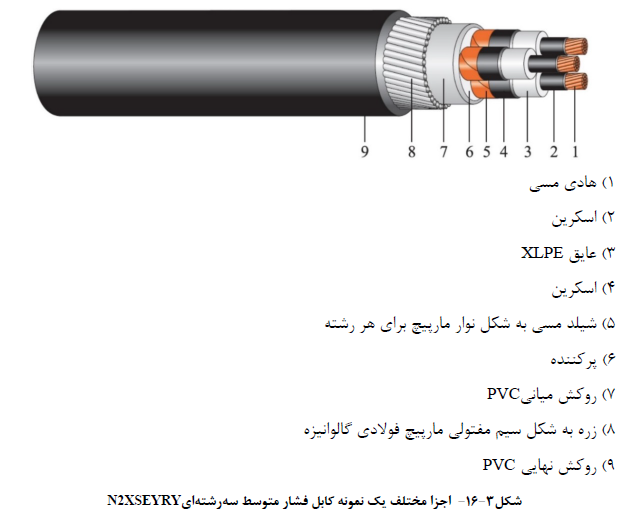

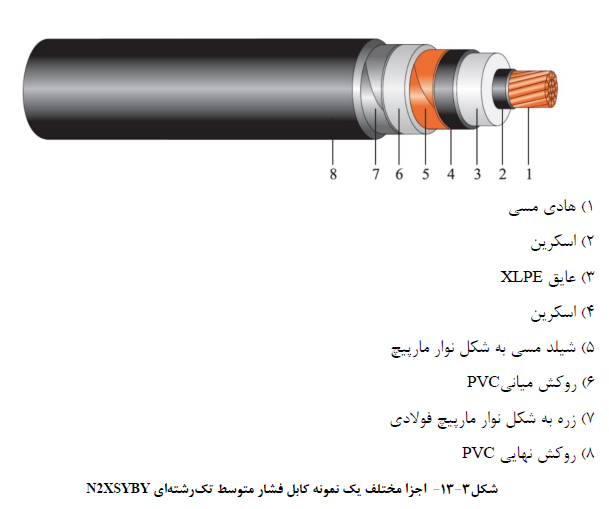

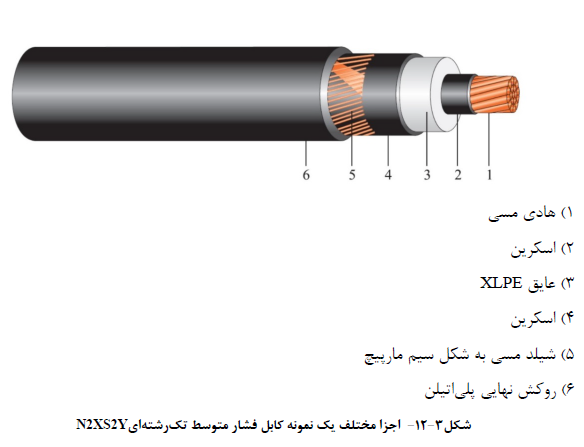

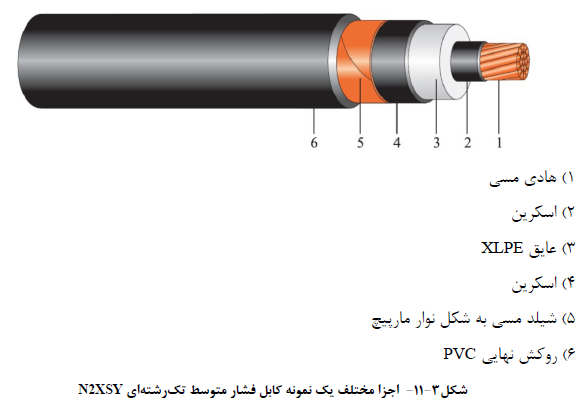

در شکل های (3-11) تا (۳-۱۶) نمونه هایی از ساختارهای متنوع کابل های فشار متوسط با هادی مسی ارایه شده اند. مشابه این موارد با هادی آلومینیوم نیز می تواند مورد استفاده قرار بگیرد. نشانه های شناسایی بر اساس فصل دوم انتخاب  شده است.
