مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۱۰-۶- وسایل اپراتوری

مشخصات فنی عمومی برخی وسایل اپراتوری قابل استفاده در تابلوهای برق فشار ضعیف در این بخش معرفی شده است. این وسایل شامل انواع شستی ها کلیدهای فرمان و چراغ های سیگنال است که در راه اندازی و کنترل سیستم های مختلف کاربرد دارد.

۱-۱۰-۶- شستی های فرمان

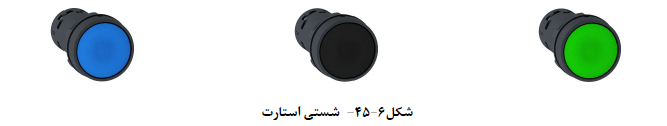

۱-۱-۱۰-۶- شستی استارت

وسیله ای شامل حداقل یک کنتاکت باز (NO) است که عموماً برای راه اندازی مدار کنتاکتور یا راه های کنترلی به کار گرفته شده و تحریک آن با فشار انگشت انجام می شود.

رنگ این شستی در صورتی که برای راه اندازی موتور الکتریکی با مدار روشنایی به کار برده شود سبز است و در صورتی که برای کاربردهای دیگر مانند مدار تست (یادآوری بند ۶-۱۰-۳) و مانند آن استفاده شود می تواند به رنگ مشکی باشد. همچنین در صورتی که از این شستی برای ریست کردن یک وسیله استفاده شود باید به رنگ آبی باشد.

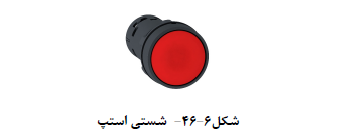

۲-۱-۱۰-۶- شستی استپ

وسیله ای شامل حداقل یک کنتاکت بسته (NC) است که عموماً برای قطع مدار کنتاکتور یا رله های کنترلی به کار  گرفته شده و تحریک آن با فشار انگشت انجام می شود.

رنگ این شستی الزاماً قرمز است.

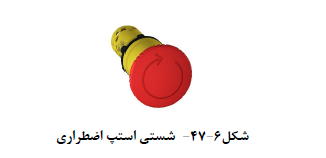

۳-۱-۱۰-۶- شستی استپ اضطراری (قارچی)

وسیله ای شامل حداقل یک کنتاکت بسته (NC) است که برای قطع سریع مدار تغذیه یک سیستم یا یک تابلو برق در هنگام بروز خطر به کار گرفته می شود و ساختمان آن به نحوی طراحی شده که تحریک آن به راحتی با کف دست امکان پذیر باشد. رنگ این شستی قرمز با زمینه زرد رنگ است.

۲-۱۰-۶- کلیدهای فرمان

۱-۲-۱۰-۶- کلید یک حالته

وسیله ای شامل حداقل یک کنتاکت باز (NO) است که عموماً برای قطع و وصل یک مدار به کار گرفته شده و تحریک آن با چرخاندن دسته انجام می شود.

۲-۲-۱۰-۶- کلید دو حالته

وسیله ای شامل حداقل دو کنتاکت باز (NO) است که برای انتخاب حالت های مختلف کنترل یک مدار مانند کنترل دستی و اتوماتیک با کنترل محلی و از راه دور به کار گرفته شده و تحریک آن با چرخاندن دسته انجام می شود.

۳-۲-۱۰-۶- کلید چند حالته

وسیله ای شامل بیش از دو کنتاکت باز (NO) است که برای انتخاب حالت های مختلف کنترل یک مدار به کار گرفته شده و تحریک آن با چرخاندن دسته انجام می شود.

۳-۱۰-۶- چراغ سیگنال

به منظور نمایش وضعیت برقدار بودن تابلو وضعیت قطع وصل با خطای کلیدها وصل یا قطع بودن مدارهای راه انداز موتور الکتریکی یا سیستم روشنایی و غیره از چراغ سیگنال استفاده می شود.

چراغ سیگنال به منظور نمایش وضعیت برق دار بودن تابلو برق بعد از کلید اصلی ورودی تابلو نصب می شود.

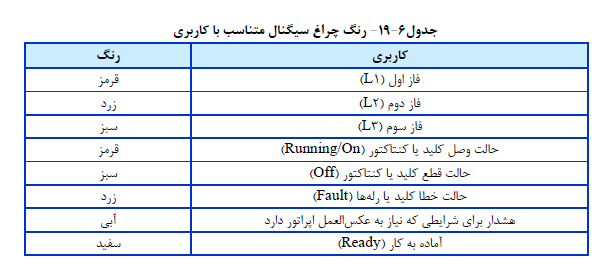

چراغ سیگنال های مورد استفاده در تابلو باید مجهز به لامپ از نوع LED بوده و رنگ بندی آن متناسب با کاربرد سیگنال مطابق با جدول (6-19) است.

یادآوری - در صورتی که چراغ سیگنال برای جلب توجه اپراتور و هشدار وقوع یک خطر استفاده می شود، مدار آن الزاماً باید مجهز به مکانیزم تست باشد تا به صورت دوره ای از صحت عملکرد آن اطمینان حاصل شود.
