مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۱۵-۶- بسته بندی و بارگیری

به منظور حفظ کیفیت و جلوگیری از صدمه دیدن تابلو برق هنگام بارگیری و حمل و نقل تمام تابلوها باید با رعایت الزامات معرفی شده در این بخش آماده سازی و بسته بندی شود.

۱-۱۵-۶- اصول کلی

بسته بندی باید تابلو برق را به نحو موثر در برابر صدمات مکانیکی و همچنین ایجاد خوردگی هنگام بارگیری انبارش و حمل و نقل حفاظت کند.

به منظور تعیین نوع بسته بندی شاخصهای زیر باید مد نظر قرار بگیرد :

    • مقصد نهایی حمل تابلو

    • شرایط محیطی محل نگهداری و انبار تابلو (دما، رطوبت، گرد و غبار آلاینده ها، صدمات مکانیکی)

    • مدت زمان انبارداری قبل و بعد از حمل تابلو

    • نحوه بارگیری (جرثقیل، لیفتراک، جک)

    • وسیله و مسیر حمل تابلو ،کامیون کانتینر، کشتی، هواپیما)

    • وزن تابلو

    • میزان حساسیت بدنه تابلو در مقابل صدمات خارجی (در شیشه ای، بدنه غیر فلزی)

    • جنس و نوع پوشش تابلو (رنگ، فولاد ضد زنگ )

    • مرکز ثقل تابلو

به منظور رعایت موارد فوق سازنده تابلو برق باید با هماهنگی کارفرما نسبت به تعیین نوع بسته بندی و اجرای صحیح آن اقدام کند.

یادآوری - فرایند بسته بندی نباید قبل از صدور مجوز کتبی مسئول بازرسی و تست تابلو اجرا شود.

۲-۱۵-۶- پاکسازی و نظافت

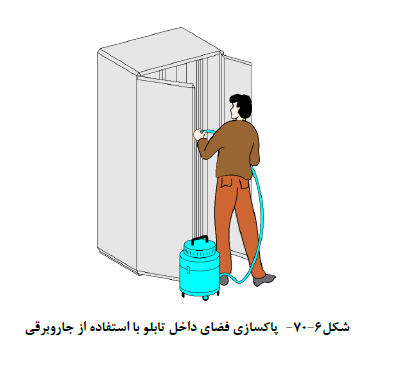

قبل از بسته بندی تابلو برق باید از تمیز بودن محیط داخل و بدنه خارجی تابلو اطمینان حاصل شود. برای این منظور علاوه بر بازرسی چشمی فضای داخل تابلو برق و خارج کردن قطعات اضافی (ابزار، پیچ، واشر ...) فضای داخل تابلو برق با استفاده از وسیله مناسب (مانند جاروبرقی) از هرگونه گرد و غبار یا قطعات ریز پاکسازی می شود. همچنین بخش بیرونی تابلو برق با استفاده از پاک کننده هایی که به رنگ تابلو آسیب نمی رساند کاملاً تمیز و عاری از هرگونه گرد و خاک با چربی می شود.

برای پاکسازی فضای داخل تابلو برق نباید از هوای پرفشار استفاده نمود زیرا این کار باعث پخش شدن ذرات کوچک، پلیسه یا رشته های سیم باقی مانده هنگام سیم کشی و نفوذ آن به کنتاکت ها با قسمت های برق دار تابلو می شود.

در صورتی که بخش هایی از بدنه تابلو برق دچار زدگی یا آسیب کوچک شده باشد این بخش ها باید لکه گیری و اصلاح شود.

قبل از بستن در تابلو باید از قرار گرفتن روبنده صفحه گلند و سایر قطعات قابل جدا شدن تابلو که ممکن است هنگام بازرسی و آزمون باز شده باشد در جای خود اطمینان حاصل شود.

۳-۱۵-۶- بسته بندی تابلوها

بسته بندی تابلو برق با در نظر گرفتن شرایط ذکر شده در این بخش می تواند با استفاده از پوشش های پلی اتیلن (نایلون حبابدار) با انواع جعبه های چوبی اجرا شود.

به منظور سهولت در بارگیری و تخلیه تابلوهای ایستاده، این تابلوها باید بر روی پالت چوبی نصب شده و مجهز به قلاب مناسب برای بلند کردن توسط جرثقیل باشد.

گوشه های تابلو برق در قسمت های کناری و بالا و پایین می تواند با استفاده از محافظ های اضافی در برابر صدمات مکانیکی ایمن شود.

تجهیزات اپراتوری و اندازه گیری که بر روی در بیرونی تابلو برق نصب شده است باید با در نظر گرفتن تمهیدات اضافی (نصب پلاستوفوم با ضخامت مناسب) در برابر صدمات احتمالی محافظت شود.

مشخصات تابلو شامل نام تابلو برق، وزن، ابعاد و آدرس محل تخلیه به نحو مناسب بر روی بسته بندی درج شود.

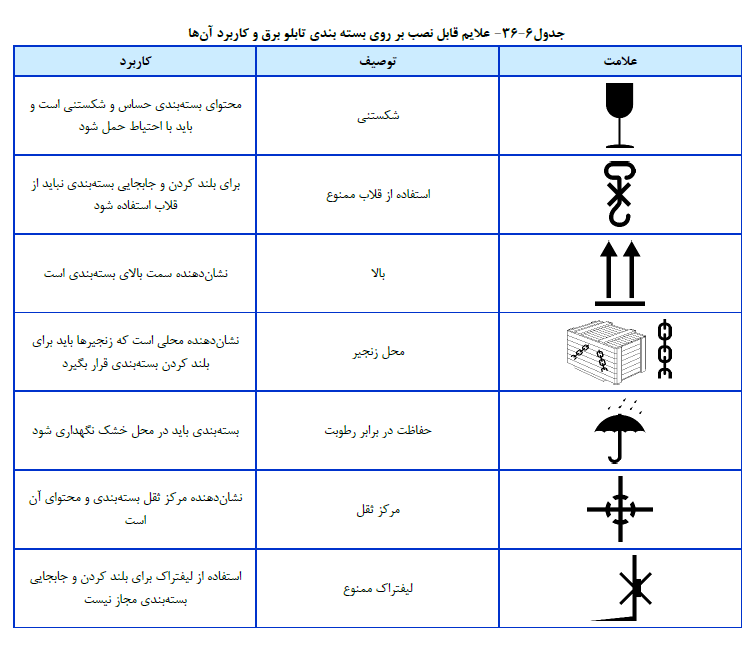

دستور العمل بارگیری، حمل و تخلیه تابلو باید به نحو مناسب بر روی بسته بندی نصب شده و هشدارهای لازم مطابق با علایم درج شده در جدول (۶-۳۶) اعلام شود.

۴-۱۵-۶- حمل و جابجایی تابلوها

حمل و جابجایی تابلوها با رعایت کامل ملاحظات ایمنی و دستورالعمل حمل و جابجایی ارایه شده توسط سازنده تابلو برق اجرا می شود.

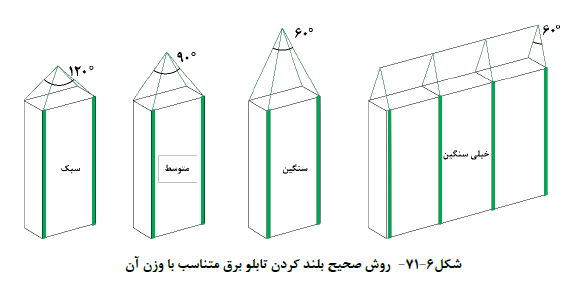

در صورتی که از جرثقیل برای جابجایی تابلو استفاده می شود طول تسمه یا زنجیر مورد استفاده باید به نحوی انتخاب شود تا زاویه راس آن متناسب با وزن تابلو تا حد امکان کوچک باشد.

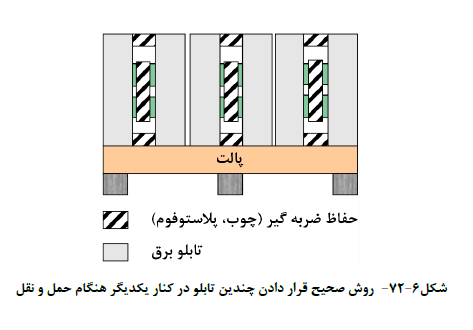

برای جلوگیری از صدمه رسیدن به بدنه تابلوها هنگام حمل و نقل باید تمهیدات لازم به منظور استحکام و جلوگیری از حرکت ناخواسته تابلوها در نظر گرفته شود و در صورتی که چندین تابلو در کنار یکدیگر قرار گرفته است. فاصله بین تابلوها با قطعات محافظ از جنس چوب یا پلی استایرن (یونولیت /پلاستوفوم) پر شود.
