مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۹-۶- تجهیزات کنترلی

۱-۹-۶- کلیدهای جدا کننده

کلیدهای جدا کننده (ایزولاتور) به منظور قطع و وصل مدارها و همچنین تامین ایمنی اپراتور هنگام تعمیر و نگهداری مدارها و تجهیزات به کار گرفته می شود و بر اساس مشخصات آن میتواند از نوع قابل قطع و وصل زیر بار یا غیر قابل قطع و وصل زیر بار باشد.

۱-۱-۹-۶- مشخصات فنی

کلیدهای جدا کننده باید دارای مشخصات زیر باشد :

    • در حالت قطع باز بودن کنتاکت ها قادر به تحمل ولتاژ ضربه تعیین شده توسط استاندارد مربوطه باشد.

    • وضعیت قطع یا وصل کلید با توجه به وضعیت دسته با وجود نمایشگر مکانیکی مستقل یا قابل رصد بودن وضعیت کنتاکت ها مشخص باشد.

    • در حالت قطع (باز بودن کنتاکت ها) و با اعمال ولتاژ به میزان ۱۰ درصد بیشتر از ولتاژ اسمی عملکرد وسیله جریان نشتی بیش از ۰/۵ میلی آمپر (به ازای هر پل) برای وسیله نو و ۲ میلی آمپر (به ازای هر پل) برای وسیله ای که قبلاً در معرض قطع و وصل در شرایط عادی قرار گرفته ایجاد نشود.

کلیدی که الزامات و مشخصات فنی اختصاصی جداسازی را دارا است مطابق با نماد 2-6169 استاندارد 60417 IEC با علامت زیر مشخص می شود.

۲-۹-۶- کلید مغناطیسی (کنتاکتور)

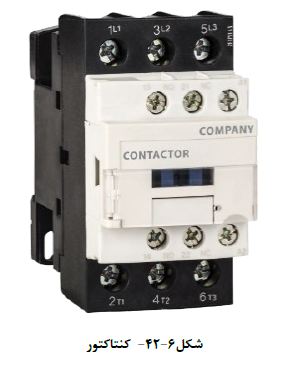

کنتاکتورها به منظور قطع و وصل مدارها و راه اندازی تجهیزات الکتریکی مختلف از جمله انواع موتورهای الکتریکی، لامپ ها، بارهای اهمی، ترانسفورماتورها، پله های خازنی و غیره به کار گرفته می شود.

این وسیله علاوه بر کنتاکت های قدرت، عموماً مجهز به کنتاکت های فرمان به منظور سیگنال دهی یا کنترل است.

یادآوری - کنتاکتور برای قطع جریان های اتصال کوتاه مدار طراحی نشده است بنابراین باید حفاظت اضافه جریان مناسب مطابق با دستور العمل سازنده برای آن در نظر گرفته شود.

۱-۲-۹-۶- مشخصات فنی

مشخصات فنی الزامات کلی و اصول تست این نوع وسایل مطابق با استانداردهای ذکر شده در بخش ۶-۳ است.

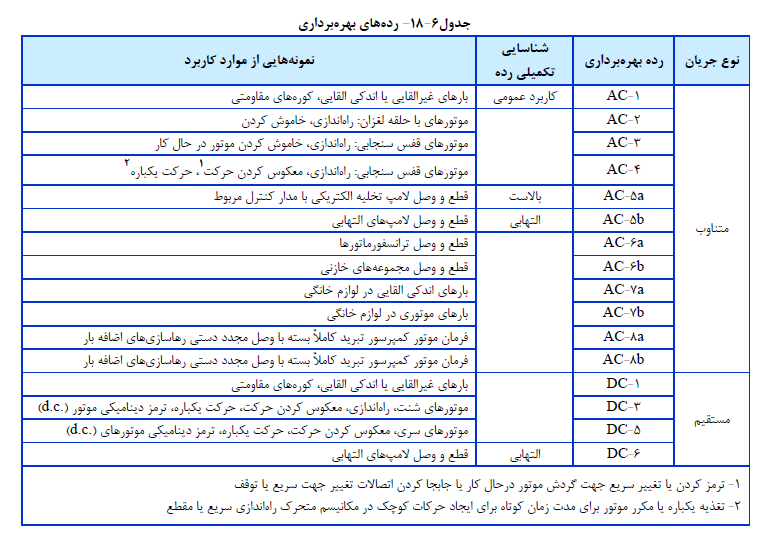

طبقه بندی کنتاکتورها بر اساس کاربرد آن مطابق با استاندارد 1-60947 IEC است که برخی از پرکاربردترین موارد در جدول (۶-۱۸) معرفی شده است.

۳-۹-۶- رله کمکی

رله های کمکی برای قطع و وصل مدارهای فرمان یا بارهای الکتریکی با توان پایین متناسب با مشخصات فنی اعلام شده  توسط سازنده آن به کار گرفته می شود.

۱-۳-۹-۶- مشخصات فنی

مشخصات فنی الزامات کلی و اصول تست این نوع رله ها مطابق با استانداردهای ذکر شده در بخش 3-6 است. اطلاعات زیر باید به صورت خوانا و همیشگی بر روی این وسیله درج شده باشد :

     • نام یا نشانه تجاری سازنده

     • عنوان نوع رله (باید بدون ابهام باشد و شناسایی محصول را با مستندات مربوطه تضمین کند)

     • ولتاژ اسمی کویل (می تواند در کاتالوگ وسیله درج شود)

     • مشخصات بارهای اتصال مانند ولتاژ و جریان (می تواند در کاتالوگ وسیله درج شود)

     • تعداد چرخه عملکرد و دوام مکانیکی (می تواند در کاتالوگ وسیله درج شود)

     • جنس کنتاکت ها (می تواند در کاتالوگ وسیله درج شود)

۴-۹-۶- رله حالت جامد

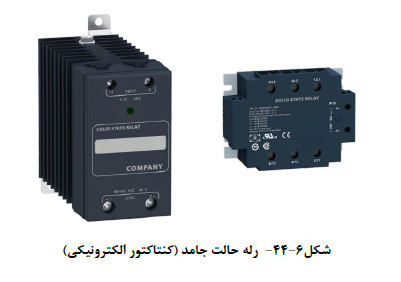

رله حالت جامد یا کنتاکتور الکترونیکی (نیمه هادی) به منظور قطع و وصل مدارها و راه اندازی تجهیزات الکتریکی مختلف مانند مدارهای هیتر، روشنایی و غیره متناسب با دستور العمل سازنده آن به کار گرفته می شود.

این رله فاقد کنتاکت های متحرک است و عملکرد آن الکترونیکی و بدون صدا است.

۱-۴-۹-۶- مشخصات فنی

مشخصات فنی الزامات کلی و اصول تست این نوع رله مطابق با استانداردهای ذکر شده در بخش ۶-۳ است.
