مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۲-۶- تعاریف و اصطلاحات

۱-۲-۶- اصطلاحات عمومی

۱-۱-۲-۶- تابلوهای قطع و وصل و فرمان فشار ضعیف

low-voltage switchgear and controlgear assemblies

ترکیب یک یا چند وسیله قطع و وصل فشار ضعیف با تجهیزات ،فرمان اندازه گیری سیگنال دهی حفاظتی و تنظیم کننده مربوط به آن به انضمام تمام اتصالات الکتریکی مکانیکی و اجزای سازه ای

۲-۱-۲-۶- مدار اصلی

main circuit

تمام قسمت های هادی یک تابلو که در یک مدار به منظور انتقال انرژی الکتریکی قرار گرفته است.

۳-۱-۲-۶- مدار کمکی

auxiliary circuit

تمام قسمت های هادی یک تابلو که در یک مدار (غیر از مدار اصلی) به منظور کنترل اندازه گیری سیگنال دهی، تنظیم و پردازش داده ها و غیره قرار گرفته است.

یادآوری - مدار کمکی یک تابلو شامل مدارهای کمکی و کنترل تجهیزات قطع و وصل نیز می شود.

۴-۱-۲-۶- شینه

busbar

یک هادی با امپدانس کوچک که چندین مدار الکتریکی میتواند به صورت مجزا به آن متصل شود.

۵-۱-۲-۶- شینه اصلی

main busbar

شینه ای که یک یا چند شینه توزیع و/یا واحدهای ورودی و خروجی می تواند به آن متصل شود.

۶-۱-۲-۶- شینه توزیع

distribution busbar

یک شینه در یک بخش که به شینه اصلی متصل شده است و واحدهای خروجی از آن تغذیه می شود.

یادآوری - هادی متصل شده بین واحد عامل و شینه به عنوان قسمتی از شینه توزیع محسوب نمی شود.

۷-۱-۲-۶- واحد عملگر

functional unit

قسمتی از یک تابلو برق شامل تمام اجزای الکتریکی مکانیکی و تجهیزات قطع و وصل که در انجام یک عملکرد واحد مشارکت دارد.

یادآوری هادی متصل به یک واحد عملگر که در فضای خارج از خانه یا فضای حفاظت شده مخصوص آن واحد قرار می گیرد به عنوان قسمتی از واحد عملگر محسوب نمی شود.

۸-۱-۲-۶- واحد ورودی

incoming unit

واحد عملگری که انرژی الکتریکی از طریق آن به تابلو وارد می شود.

۹-۱-۲-۶- واحد خروجی

outgoing unit

واحد عملگری که انرژی الکتریکی یک یا چند مدار خارجی از طریق آن تامین می شود.

۲-۲-۶- ساختار تابلو برق

۱-۲-۲-۶- قسمت ثابت

fixed part

قسمتی متشکل از اجزای نصب و سیم کشی شده بر روی یک نگهدارنده واحد که به منظور نصب ثابت طراحی شده است.

۲-۲-۲-۶- قسمت قابل جدا شدن

removable part

قسمتی متشکل از اجزای نصب و سیم کشی شده بر روی یک نگه دارنده واحد با قابلیت جدا شدن کامل از تابلو و جایگزین کردن در حالی که مدار تغذیه کننده آن برق دار است.

۳-۲-۲-۶- اتصال ثابت

fixed connection

اتصالی که توسط یک ابزار متصل یا قطع می شود.

۴-۲-۲-۶- بخش اصلی

section

قسمتی از سازه تابلو مابین دو سطح قائم متوالی

۵-۲-۲-۶- بخش فرعی

sub-section

قسمتی از سازه تابلو در یک بخش اصلی مابین دو سطح افقی یا قائم متوالی

۶-۲-۲-۶- خانه

compartment

یک بخش اصلی با فرعی که به جز بازشوهایی برای اتصالات کنترل با تهویه بقیه قسمتهای آن پوشیده باشد.

۳-۲-۶- طرح بیرونی تابلوها

۱-۳-۲-۶- تابلو نوع باز

open-type assembly

تابلویی شامل یک سازه که تجهیزات الکتریکی را نگه میدارد و قسمت های برقدار تجهیزات الکتریکی در دسترس است.

۲-۳-۲-۶- تابلو جلو بسته

dead-front assembly.

تابلوی نوع باز مجهز به درپوش جلویی که قسمت های برقدار ممکن است از جهت های دیگر غیر از جلو قابل دسترس باشد.

۳-۳-۲-۶- تابلو تمام بسته

enclosed assembly

تابلویی که از تمام جهت ها (به جز احتمالاً سطح نصب آن) پوشیده باشد به نحوی که درجه حفاظتی تعیین شده را تامین کند.

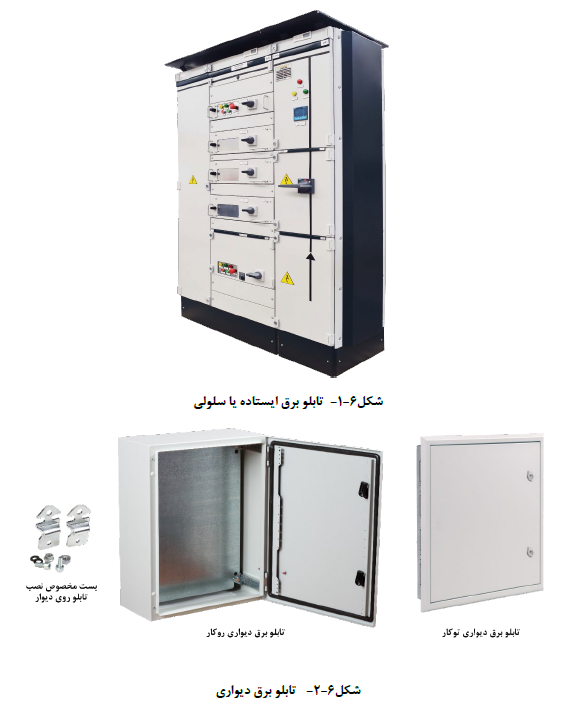

۴-۳-۲-۶- تابلو سلولی

cubicle-type assembly

تابلوی تمام بسته از نوع ایستاده که ممکن است شامل چندین بخش اصلی فرعی و خانه باشد. (شکل (6-1))

۵-۳-۲-۶- تابلو چند سلولی

multi-cubicle-type assembly

ترکیب تعدادی تابلوی سلولی که از نظر مکانیکی به هم متصل باشد.

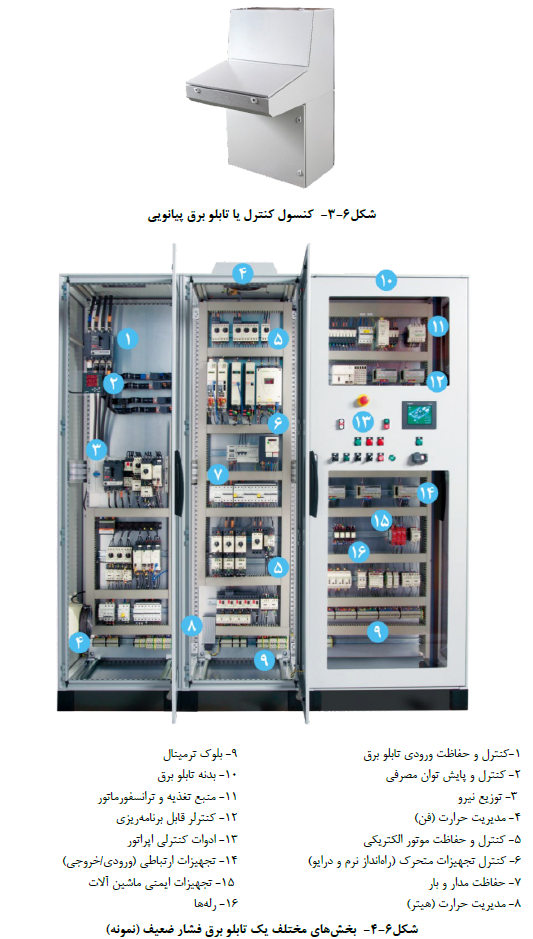

۶-۳-۲-۶- تابلو نوع میزی (میز پیانویی)

desk-type assembly

تابلوی تمام بسته که صفحه کنترل آن افقی شیب دار با ترکیبی از این دو است و شامل تجهیزات کنترل، اندازه گیری، سیگنال دهی و غیره است. این نوع تابلو با نام کنسول کنترل نیز شناخته می شود. (شکل (6-3)) .

۷-۳-۲-۶- تابلو جعبه ای

box-type assembly

تابلوی تمام بسته که برای نصب روی یک سطح قائم در نظر گرفته شده است.

۸-۳-۲-۶- تابلو چند جعبه ای

multi-box-type assembly

ترکیب تعدادی تابلوی جعبه ای متصل به هم و دارای قاب نگه دارنده مشترک یا مجزا که اتصال های الکتریکی بین دو جعبه مجاور از بازشوهای محل اتصال عبور می کند.

۹-۳-۲-۶- تابلو دیواری روکار

تابلویی برای نصب روی سطح یک دیوار (شکل (6-2)) .

۱۰-۳-۲-۶- تابلو دیواری توکار

wall-mounted recessed type assembly

تابلویی برای نصب در فرورفتگی دیوار به نحوی که بدنه تابلو بخشی از دیوار بالا را نگه نمی دارد. شکل (6-2))

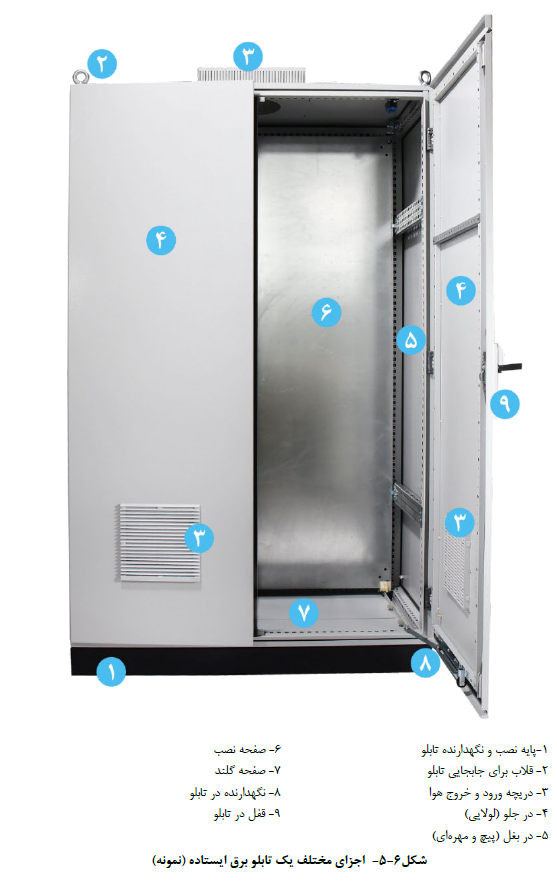

۴-۲-۶- سازه (اسکلت) تابلوها

۱-۴-۲-۶- اسکلت

supporting structure

سازه ای که قسمتی از تابلو را تشکیل می دهد و برای نگه داشتن اجزای مختلف تابلو و پوشش آن طراحی شده است.

۲-۴-۲-۶- سازه نصب

mounting structure

سازه ای که جزء تابلو نیست و برای نگه داشتن تابلو طراحی شده است.

۳-۴-۲-۶- صفحه نصب (سینی نصب)

mounting plate

صفحه (سینی) مناسب نصب داخل یک تابلو که برای نگه داشتن اجزای مختلف طراحی شده است.

۴-۴-۲-۶- محفظه

enclosure

پوششی که نوع و درجه حفاظت مناسب کاربرد مد نظر را تامین می کند.

۵-۴-۲-۶- پوشش

cover

قسمت خارجی در پوش یک تابلو برق

۶-۴-۲-۶- در

door

پوشش لولایی یا کشویی

۷-۴-۲-۶- پوشش قابل جدا شدن

removable cover

پوششی که برای انسداد بازشوهای پوشش خارجی طراحی شده و می توان آن را به منظور انجام عملیات خاص با تعمیر و نگهداری جدا کرد.

۸-۴-۲-۶- صفحه پوشش

cover plate

قسمتی از تابلو که برای انسداد بازشوهای پوشش خارجی استفاده می شود و به نحوی طراحی شده که توسط پیچ یا لوازم مشابه در جای خود قرار می گیرد.

۹-۴-۲-۶- دیواره

قسمتی از پوشش یک خانه که آن را از خانه های دیگر جدا می کند.

۱۰-۴-۲-۶- حصار

barrier

قسمتی که حفاظت در برابر تماس مستقیم از تمام جهتهای معمول دسترسی را تامین می کند.

۱۱-۴-۲-۶- مانع

obstacle

قسمتی که از تماس مستقیم ناخواسته جلوگیری میکند اما مانع تماس مستقیم عمدی نیست.

۱۲-۴-۲-۶- فضای حفاظت شده پوشیده

enclosed protected space.

قسمتی از تابلو که برای پوشاندن اجزای الکتریکی در نظر گرفته شده و حفاظت معینی در برابر اثرات خارجی و تماس با قسمت های برق دار را تامین می کند.

۵-۲-۶- شرایط نصب تابلوها

۱-۵-۲-۶- تابلو داخلی

assembly for indoor installation

تابلویی که به منظور استفاده در محل هایی طراحی شده است که شرایط بهره برداری عادی در داخل ساختمان مطابق با بند ۶-۴-۲-۱ را دارا است.

۲-۵-۲-۶- تابلو بیرونی

assembly for outdoor installation.

تابلویی که به منظور استفاده در محل هایی طراحی شده است که شرایط بهره برداری عادی در خارج از ساختمان مطابق با بند ۶-۴-۲-۲ را دارا است.

۳-۵-۲-۶- تابلو نصب ثابت

stationary assembly

تابلویی است که برای نصب به صورت ثابت روی کف یا دیوار محل نصب آن طراحی شده و در همان محل استفاده می شود.

۴-۵-۲-۶- تابلو متحرک

movable assembly

تابلویی است که به نحوی طراحی شده تا انتقال آن از یک محل به محل دیگر استفاده به سادگی امکان پذیر باشد.

۶-۲-۶- مشخصه های عایقی

۱-۶-۲-۶- فاصله هوایی

clearance

فاصله بین دو قسمت هادی در طول یک خط در کوتاه ترین مسیر بین آن ها.

۲-۶-۲-۶- فاصله خزش

creepage distance

کوتاه ترین فاصله بین دو قسمت هادی بر روی سطح یک ماده عایق جامد .

۳-۶-۲-۶- اضافه ولتاژ

overvoltage

هر ولتاژی که مقدار پیک آن از مقدار پیک مربوط به حداکثر ولتاژ حالت پایدار در شرایط کار عادی تجاوز کند.

۴-۶-۲-۶- اضافه ولتاژ موقت

temporary overvoltage

اضافه ولتاژ در فرکانس شبکه به مدت نسبتاً طولانی (چندین ثانیه)

۵-۶-۲-۶- ولتاژ قابل تحمل با فرکانس شبکه

power-frequency withstand voltage

مقدار موثر ولتاژ سینوسی با فرکانس شبکه که منجر به شکست عایقی در شرایط مشخص شده تست نمی شود.

۶-۶-۲-۶- ولتاژ ضربه قابل تحمل

impulse withstand voltage

بالاترین مقدار پیک ولتاژ ضربه با شکل و پلاریته مقرر که منجر به شکست عایقی تحت شرایط معین نمی شود.

۷-۶-۲-۶- آلودگی

pollution

هر گونه اضافه شدن مواد خارجی جامد مایع با گاز که میتواند منجر به کاهش استقامت دی الکتریک با مقاومت سطحی یک عایق شود.

۸-۶-۲-۶- درجه آلودگی (شرایط محیطی)

pollution degree

عددی قراردادی بر مبنای میزان گرد و غبار رسانا با جاذب رطوبت گاز یونیزه یا نمک و همچنین رطوبت نسبی و فراوانی وقوع آن که منجر به جذب یا میعان رطوبت و در نتیجه کاهش قدرت دی الکتریک و یا مقاومت سطحی شود.

یادآوری - درجه آلودگی که مواد عایق یک تجهیز در معرض آن قرار دارد ممکن است به علت قرار گرفتن در یک پوشش یا در نتیجه گرمایش داخلی که مانع جذب با میعان رطوبت می شود، متفاوت با درجه آلودگی محیط اطراف محل قرار گرفتن آن باشد.

۷-۲-۶- حفاظت در برابر برق گرفتگی (شوک الکتریکی)

۱-۷-۲-۶- قسمت برق دار

live part

قسمت رسانایی است که انتظار میرود در شرایط عادی برقدار شود و شامل هادی خنثی (N) نیز است ولی به طور قراردادی شامل هادی PEN نیست. (ر.ک. فصل ۱۲)

۲-۷-۲-۶- قسمت - رسانای - قابل تماس

exposed-conductive-part

قسمت رسانای تجهیزات (الکتریکی) که می تواند لمس شود و به طور معمول برق دار نیست ولی در صورت شکست عایق بندی پایه می تواند برق دار شود. (ر.ک. فصل ۱۲)

۳-۷-۲-۶- هادی حفاظتی

protective conductor (PE)

هادی است که برای حفاظت در برابر برق گرفتگی لازم است و ممکن است هر یک از اجزای زیر را از نظر الکتریکی به هم وصل کند.

     • بدنه های هادی

     • ترمینال اصلی اتصال زمین

     • الکترود زمین

     • نقطه زمین شده منبع تغذیه

۴-۷-۲-۶- هادی خنثی

neutral conductor (N)

هادی است که به نقطه خنثی سیستم نیرو وصل بوده و می تواند در انتقال انرژی الکتریکی مشارکت کند.

۵-۷-۲-۶- هادی مشترک حفاظتی - خنثی

PEN conductor

هادی است زمین شده که وظایف هر دو هادی حفاظتی و خنثی را به صورت اشتراکی انجام دهد.

۶-۷-۲-۶- جریان خطا

fault current

جریانی است که در اثر خرابی در عایق بندی یا اتصال نادرست در مدارهای الکتریکی به وجود می آید.

۷-۷-۲-۶- حفاظت پایه

basic protection

حفاظت در برابر برق گرفتگی در شرایطی که خطایی رخ نداده باشد.

۸-۷-۲-۶- عایق بندی پایه

basic insulation

عایق بندی قسمت های برق دار خطرناک که حفاظت پایه را تامین می کند. (ر.ک. فصل ۱۲)

۹-۷-۲-۶ حفاظت خطا

fault protection

حفاظت در برابر شوک الکتریکی تحت شرایط تک اتصالی .

۱۰-۷-۲-۶- شخص ماهر

skilled person

شخصی با تحصیلات و تجارب مرتبط تا قادر شود به ریسکها توجه کند و از خطراتی که الکتریسیته می تواند به وجود آورد، اجتناب کند.

۱۱-۷-۲-۶ - شخص آموزش دیده

instructed person

شخصی که به اندازه کافی توسط یک شخص ماهر آگاه شده با تحت نظارت قرار گرفته است تا قادر شود به ریسک ها توجه کند و از خطراتی که الکتریسیته می تواند به وجود آورد، اجتناب کند.

۸-۲-۶- مشخصه ها

۱-۸-۲-۶- مقدار نامی

nominal value

مقدار یک کمیت که برای مشخص کردن با شناسایی یک جزء متشکله وسیله تجهیزات یا سیستم استفاده می شود. این مقدار معمولا یک عدد گرد شده است.

۲-۸-۲-۶- مقدار حدی

limiting value

بزرگترین با کوچکترین مقدار قابل پذیرش یک کمیت در مشخصات فنی مربوط به یک جزء متشکله، وسیله، تجهیزات یا سیستم

۳-۸-۲-۶- ولتاژ نامی

nominal voltage

مقدار تقریبی ولتاژ که برای مشخص کردن یا شناسایی یک سیستم الکتریکی استفاده می شود.

۴-۸-۲-۶- جریان اتصال کوتاه

short-circuit current (Ic)

اضافه جریان ناشی از اتصال کوتاه در نتیجه یک خطا یا اتصال نادرست در یک مدار الکتریکی

۵-۸-۲-۶- جریان اتصال کوتاه محتمل

prospective short-circuit current (Icp)

مقدار موثر (.r.m.s) جریانی که در صورت اتصال کوتاه شدن هادی های تغذیه کننده مدار توسط یک هادی دارای امپدانس ناچیز که تا حد امکان نزدیک ترمینال های تغذیه تابلو برق قرار دارد. از مدار عبور کند.

۶-۸-۲-۶- ولتاژ اسمی

rated voltage (Un)

حداکثر ولتاژ نامی یک سیستم الکتریکی (.a.c) یا (d.c) که توسط سازنده تابلو تعیین می شود و مدارهای اصلی تابلو  برای اتصال به آن طراحی شده است. در مدارهای چندفاز این مقدار ولتاژ موثر بین فازها است و ولتاژهای گذرا در این مورد لحاظ نمی شود.

۷-۸-۲-۶- ولتاژ بهره برداری اسمی

rated operational voltage (Ue)

ولتاژ بهره برداری اسمی ولتاژی است که توسط سازنده تابلو تعیین می شود و همراه با جریان اسمی، موارد استفاده تابلو را  مشخص می کند. در مدارهای چندفاز ولتاژ بهره برداری اسمی ولتاژ بین فازها است.

۸-۸-۲-۶- ولتاژ عایقی اسمی

rated insulation voltage (Ui)

ولتاژ عایقی اسمی مقدار ولتاژ موثر قابل تحمل است که توسط سازنده تابلو برای تجهیزات یا بخشی از آن تعیین می شود. و بر اساس آن قابلیت تحمل بلند مدت عایق بندی مشخص می شود.

۹-۸-۲-۶- ولتاژ ضربه ای قابل تحمل اسمی

rated impulse withstand voltage (Uimp)

مقدار ولتاژ ضربه ای قابل تحمل که توسط سازنده تابلو تعیین می شود و بر اساس آن قابلیت تحمل مشخصی از عایق بندی در برابر اضافه ولتاژهای گذرا مشخص می شود.

۱۰-۸-۲-۶- جریان اسمی

rated current

مقدار جریانی که توسط سازنده تابلو تعیین می شود و می تواند بدون اینکه افزایش دمای قسمت های مختلف تابلو طبق  شرایط مشخص شده ای از مقادیر مقرر بیش تر شود عبور کند.

۱۱-۸-۲-۶- جریان پیک قابل تحمل اسمی

rated peak withstand current (Ipk)

مقدار پیک (قله) جریان اتصال کوتاه است که توسط سازنده تابلو تعیین میشود و میتواند در شرایط تعیین شده تحمل  شود.

۱۲-۸-۲-۶ جریان قابل تحمل کوتاه مدت اسمی

rated short-time withstand current (Icw)

مقدار موثر جریان اتصال کوتاه که توسط سازنده تعیین می شود و می تواند در شرایط تعیین شده تحمل شود و بر حسب جریان و زمان بیان می شود.

۱۳-۸-۲-۶- ضریب همزمانی (پراکندگی) اسمی

rated diversity factor (RDF)

مقدار واحد جریان اسمی که توسط سازنده تعیین می شود و بر اساس آن مدارهای خروجی یک تابلو می تواند با در نظر گرفتن تاثیر حرارتی متقابل بطور ممتد و همزمان بارگذاری شود.

۹-۲-۶- تجهیزات حفاظت و کنترل

۱-۹-۲-۶- کلیدهای جدا کننده ایزولاتور - مجزا کننده

disconnector

وسیله مکانیکی قطع و وصل است که در حالت قطع فاصله جدایی لازم را بین کنتاکت ها به وجود می آورد.

کلید جدا کننده قادر است فقط هنگامی یک مدار را قطع یا وصل کند که جریان قطع یا وصل کم بوده یا آنکه تغییر قابل ملاحظه ای در ولتاژ ترمینال های هیچ یک از قطب های جدا کننده رخ ندهد و همچنین می تواند برای مدت زمان مشخصی تحت شرایط غیر عادی مدار مانند حالت اتصال کوتاه جریان را عبور دهد.

این نوع کلید با نماد زیر نمایش داده می شود.

۲-۹-۲-۶- کلید قطع بار

switch

یک وسیله مکانیکی قطع و وصل است که قادر به وصل عبور دادن و قطع جریان برق مدار در شرایط عادی است. شرایط عادی ممکن است شامل وضعیتی با اضافه بارهای مشخص باشد و همین طور برای زمانی مشخص جریان هایی را در شرایط غیر عادی مدار مانند اتصال کوتاه تحمل کند.

این نوع کلید با نماد زیر نمایش داده می شود.

۳-۹-۲-۶- کلید جدا کننده زیربار (کلید ایزولاتور زیربار)

switch-disconnector

کلیدی است که هر دو خاصیت مربوط به کلیدهای جدا کننده و قطع بار را دارا باشد.

این نوع کلید با نماد زیر نمایش داده می شود.

۴-۹-۲-۶- فیوز

fuse

وسیله ای که با ذوب شدن یک یا چند جزء آن که به نحو خاص و مناسبی طراحی شده است، مداری را که در آن قرار دارد در صورتی که جریان عبوری از آن پس از گذشت زمان معین و کافی از یک مقدار مشخص بیشتر باشد باز کرده و جریان را قطع می کند. فیوز شامل تمام قسمت هایی است که وسیله کامل را تشکیل می دهد.

۵-۹-۲-۶- کلید فیوز جدا کننده

fuse-disconnector

کلید ایزولاتوری که در آن یک فیوز به همراه پایه (حامل) فیوز کنتاکت متحرک را تشکیل می دهد.

کلید فیوز جدا کننده با نماد زیر نمایش داده می شود.

۶-۹-۲-۶- کلید فیوز قطع بار

fuse-switch

کلید قطع بازی که در آن یک فیوز به همراه پایه (حامل) فیوز کنتاکت متحرک را تشکیل می دهد.

کلید فیوز قطع بار با نماد زیر نمایش داده می شود.

۷-۹-۲-۶- کلید فیوز جدا کننده زیر بار

fuse-switch-disconnector

کلید ایزولاتور زیر باری است که در آن یک فیوز به همراه پایه (حامل) فیوز کنتاکت متحرک را تشکیل می دهد.

کلید فیوز جدا کننده زیر بار با نماد زیر نمایش داده می شود.

۸-۹-۲-۶- کلید خودکار کلید (اتوماتیک)

circuit breaker

وسیله قطع و وصل مکانیکی که قادر به وصل عبور و قطع جریان ها در شرایط عادی مدار است همچنین قادر به وصل و عبور جریان ها برای مدت زمانی مشخص و قطع جریان در شرایط غیر عادی مدار مانند حالت اتصال کوتاه است.

این نوع کلید مجهز به وسایلی است که می تواند جریان های غیر عادی (اضافه بار، اتصال کوتاه) را به طور خودکار قطع کند. این کلیدها می تواند دارای خاصیت محدود کنندگی جریان باشد به نحوی که در گستره مشخص شده ای از جریان زمان قطع به اندازه ای کوتاه باشد که از رسیدن جریان قطع حدی به مقدار پیک محتمل جلوگیری شود و همچنین از رسیدن حدود انرژی قطع حدی آن (I²t) به مقداری کمتر از انرژی جدی یک نیم سیکل از موج جریان قابل انتظار متقارن نیز جلوگیری می شود.

کلید خودکار مناسب برای ایزولاسیون کلید خودکار جدا کننده یا نماد زیر نمایش داده می شود.

9-9-2-6- اضافه جریان

overcurrent

هر جریانی که بزرگتر از جریان اسمی باشد.

۱۰-۹-۲-۶- اتصال کوتاه

short-circuit

اتصال تصادفی یا عمدی بین دو یا چند نقطه در یک مدار الکتریکی که اختلاف پتانسیل الکتریکی بین نقاط را به صفر یا نزدیک آن می رساند.

۱۱-۹-۲-۶- جریان اتصال کوتاه

short-circuit-current

اضافه جریان ناشی از اتصال کوتاه در در نتیجه خرابی یا اتصال نادرست در یک مدار الکتریکی

۱۲-۹-۲-۶- اضافه بار

overload

شرایط کاری که باعث ایجاد اضافه جریان در مداری که از نظر الکتریکی صدمه ندیده است. می شود.

۱۳-۹-۲-۶ جریان اضافه بار

overload current

اضافه جریان به وجود آمده در مداری که از نظر الکتریکی صدمه ندیده است.

۱۴-۹-۲-۶- کنتاکتور (مکانیکی)

(mechanical) contactor

وسیله قطع و وصل مکانیکی که فقط دارای وضعیت سکون است و به روشی غیر دستی عمل کرده قادر به وصل، عبور و قطع جریان ها در شرایط عادی مدار است ، همچنین قادر به وصل و عبور جریان ها در شرایط عادی مدار از جمله شرایط اضافه بار بهره برداری است.

۱۵-۹-۲-۶- کنتاکتور الکترومغناطیسی

electromagnetic contactor

کنتاکتوری که در آن نیرو برای بستن کنتاکت های اصلی (که در حالت عادی باز هستند) یا باز کردن آن ها (که در حالت عادی بسته هستند) توسط آهن ربای الکتریکی تامین می شود.

۱۶-۹-۲-۶- کنتاکتور نیمه هادی (کنتاکتور الکترونیکی)

semiconductor contactor

وسیله ای که کار یک کنتاکتور را با استفاده از یک جزء نیمه هادی قطع و وصل کننده انجام می دهد.

۱۷-۹-۲-۶- راه انداز

starter

مجموعه ای از تمام وسایل قطع و وصل لازم برای راه اندازی و توقف موتور به همراه وسایل مناسب حفاظت در برابر اضافه بار

۱۸-۹-۲-۶- رهاساز

release

وسیله ای که بطور مکانیکی به یک وسیله قطع و وصل متصل شده و اجزاء نگه دارنده را رها ساخته و امکان باز و بسته شدن وسیله قطع و وصل را فراهم می کند.

۱۹-۹-۲-۶- رله یا رهاساز آنی

instantaneous relay or release

رله یا رهاسازی که بدون تاخیر زمانی عمدی عمل می کند.

۲۰-۹-۲-۶- رله یا رهاساز اضافه جریان

over-current relay or release

زله یا رهاسازی که هنگام افزایش جریان از یک مقدار از پیش تعیین شده باعث باز شدن آنی یا با تاخیر زمانی معین وسیله قطع و وصل مکانیکی می شود.

۲۱-۹-۲-۶- رله یا رهاساز اضافه جریان با تاخیر زمانی معین

definite time-delay over-current relay or release

رله یا رهاساز اضافه جریانی که با تاخیر زمانی معینی عمل می کند. این تاخیر زمانی ممکن است قابل تنظیم باشد اما مستقل از مقدار اضافه جریان است.

۲۲-۹-۲-۶- رله یا رهاساز اضافه جریان با تاخیر زمانی معکوس

inverse time-delay over-current relay or release

رله یا رهاساز اضافه جریانی است که پس از یک تاخیر زمانی که با مقدار اضافه جریان رابطه معکوس دارد عمل می کند.

۲۳-۹-۲-۶- رله یا رهاساز حرارتی اضافه بار

thermal overload relay or release

زله با رهاساز اضافه بار با تاخیر زمانی معکوس که عمل (و تاخیر زمانی عمل آن) به اثر حرارتی جریان عبوری از رله یا رهاساز بستگی دارد.

۲۴-۹-۲-۶- رله یا رهاساز مغناظیسی اضافه بار

magnetic overload relay or release

رله یا رهاساز اضافه باری که عمل آن وابسته به نیروی حاصل از جریان مدار اصلی است که سیم پیچ یک بوبین الکترومغناطیسی را تحریک می کند.

۲۵-۹-۲-۶ رهاساز شنت

shunt release

رهاسازی که به وسیله یک منبع ولتاژ برق دار می شود.

۲۶-۹-۲-۶- رله یا رهاساز افت ولتاژ

under-voltage relay or release

رله یا رهاسازی که هنگام افت ولتاژ در ترمینال های آن به کمتر از یک مقدار از پیش تعیین شده، به وسیله قطع و وصل مکانیکی اجازه باز یا بسته شدن (با یا بدون تاخیر زمانی) را می دهد.

۲۷-۹-۲-۶- قدرت قطع

breaking capacity

جریان قطع محتملی که یک وسیله قطع و وصل یا فیور در یک ولتاژ معین قادر به قطع کردن آن در شرایط مقرر از نظر استفاده و کار است.

۲۸-۹-۲-۶ مشخصه زمان - جریان

time-current characteristic

منحنی ای که زمان برای مثال مدت زمان پیش قوس با مدت زمان عمل را به صورت تابعی از جریان محتمل تحت شرایط معین عملکرد ارایه می کند.

۲۹-۹-۲-۶- سلکتیویته (هماهنگی) حفاظت اضافه جریان

over-current selectivity

هماهنگی مشخصه های عملکردی دو یا چند وسیله حفاظتی اضافه جریان به نحوی که هنگام وقوع اضافه جریان هایی در حدود مقرر وسیله در نظر گرفته شده برای عمل در این محدوده عمل کند در حالی که وسیله یا وسایل دیگر عمل نکنند.

۳۰-۹-۲-۶- رده بهره برداری B

utilization category B

این مشخصه شامل کلیدهای خودکاری است که به منظور تامین سلکتیوینه در شرایط اتصال کوتاه طراحی و ساخته شده است و قادر به تحمل جریان های بزرگ اتصال کوتاه در مدت زمان کوتاه (۰٫۰۵ ثانیه تا ۱ ثانیه) قبل از قطع مدار است. زمان قطع با تاخیر کوتاه در این نوع کلیدها می تواند قابل تنظیم باشد.
